модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)

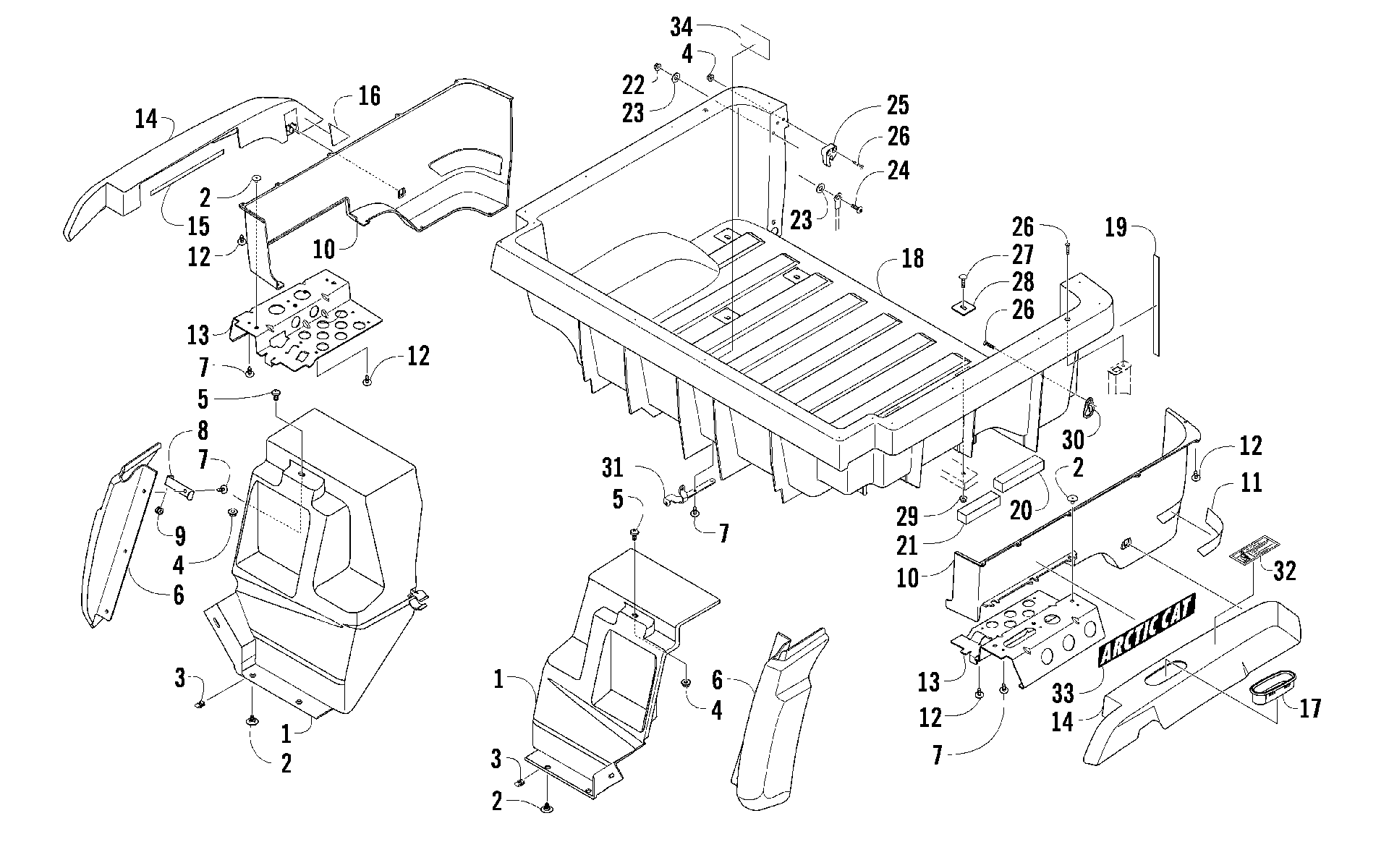

Схема задний кузов панель и багажник BOX узел [90701] для PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)
Схема
Детали
![задний кузов панель и багажник BOX узел [90701]](/upload/schemas/6344300fa97813.86564723.gif)
Номер
Наименование детали
Цена
1
PANEL,SPLASH-REAR-LH art. 2406-617
По запросу
1
PANEL,SPLASH-REAR-RH art. 2406-616
По запросу
2
Винт Arctic Cat art. 0423-101
от 263 ₽
3
Клипса Arctic Cat art. 0423-577
от 168 ₽
4
Гайка Arctic Cat art. 8424-602
от 110 ₽
5
Винт Arctic Cat art. 8476-616
По запросу
6
Fender, Rear - Lower - Right Red art. 2406-868
По запросу
6
Fender, Rear - Lower - Left Red art. 2406-869
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
BRACKET,LOWER FENDER SUPPORT-BLACK art. 2516-095
По запросу
9
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
10
Panel, Box - Right - Black art. 1406-762
По запросу
10
Panel, Box - Left - Black art. 1406-761
По запросу
11
Decal, Reflector - Left - Red art. 1411-129
По запросу
11
Decal, Reflector - Red art. 1411-128
По запросу
12
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
13
Bracket, Fender Support - Right art. 1506-776
По запросу
13
BRACKET,FENDER SUPPORT-LH-BLACK art. 2506-927
По запросу
14
Fender, Rear - Assembly - Upper Left Red (inc. 15-17) art. 2506-991
По запросу
14
Fender, Rear - Assembly - Upper Right Red (inc. 15-16) art. 2506-990
По запросу
15
Strip, Foam art. 0417-007
По запросу
16
Pad, Foam art. 0417-008
По запросу
17
RING,TRIM-FENDER art. 2516-037
По запросу
18
BOX,REAR CARGO art. 2406-916
По запросу
19
Strip, Foam art. 0417-006
По запросу
20
Foam, Cargo Box art. 0417-010
По запросу
21
Foam, Cargo Box art. 0417-011
По запросу
22
NUT,LOCK-NSL M6-1.0 SS art. 0624-250
По запросу
23
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
24
Болт Arctic Cat art. 8476-620
По запросу
25
Striker, Tailgate - Left art. 2506-665
По запросу
25
Striker, Tailgate - Right art. 2506-664
По запросу
26
SCREW,MACH-TSFH M6X1.0X30 CL8.8 BLK art. 8474-630
По запросу
27
Болт Arctic Cat art. 0423-623
от 221 ₽
28
Пластина заднего кузова Arctic Cat Prowler art. 1506-933
от 1 187 ₽
29
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
30
BRACKET,TAILGATE-BLACK art. 1506-539
По запросу
31
Bracket, Box Latch Spring art. 2516-178
По запросу
32
Decal, Warning - Pinch Point art. 1411-120
По запросу
33
Наклейка Arctic Cat art. 1411-539
от 2 919 ₽
34
Decal, Warning - Cargo Box art. 1411-119
По запросу
