модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)

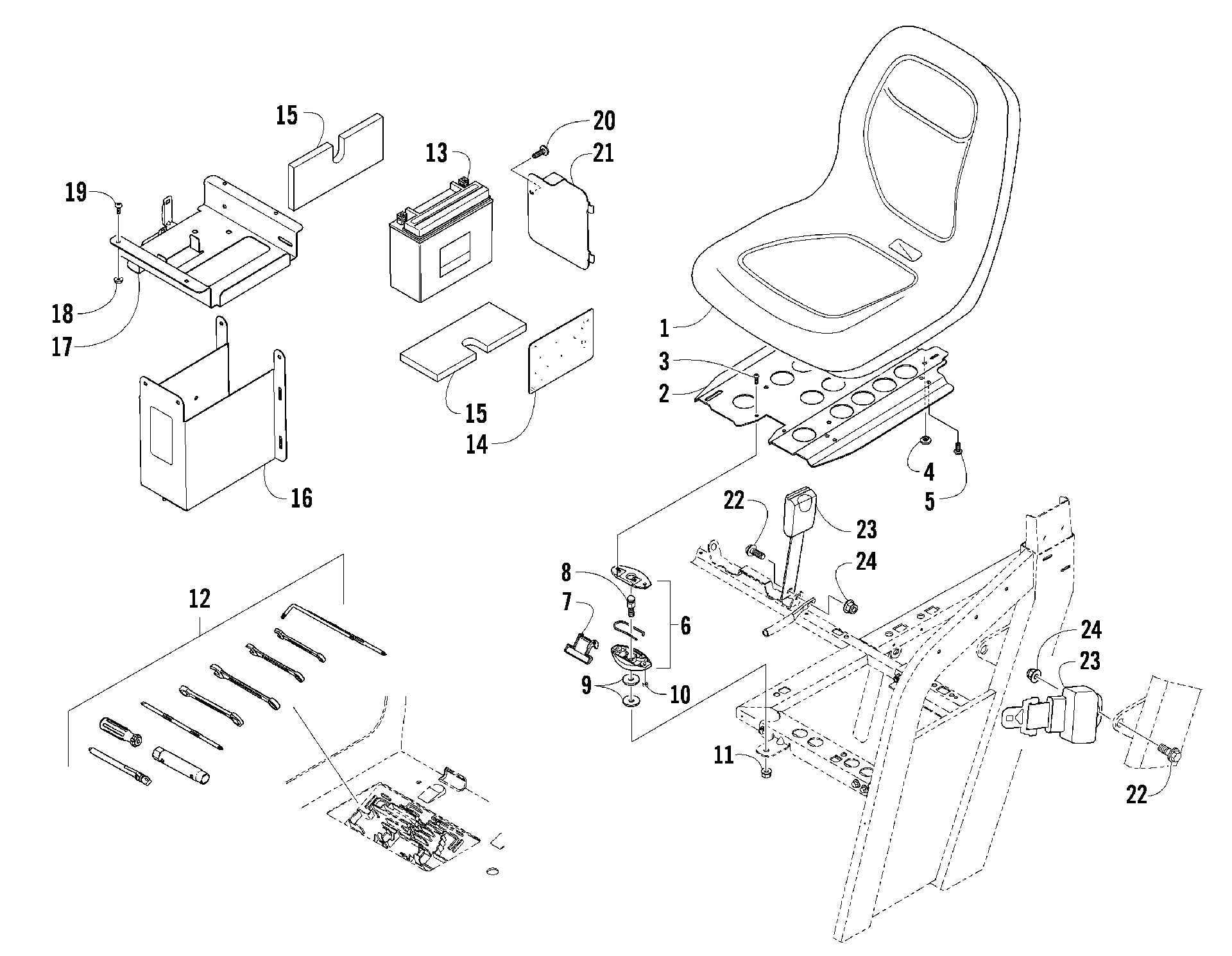

Схема sEAT, BATTERY, и инструмент комплект узел [90572] для PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)
Схема
Детали
![SEAT, BATTERY, и инструмент комплект узел [90572]](/upload/schemas/6344339b53b538.40601651.gif)
Номер
Наименование детали
Цена
1
Seat, Low-Back art. 1506-925
По запросу
2
Plate, Seat Base art. 2506-780
По запросу
3
Screw, Machine art. 8468-620
По запросу
4
BUMPER,SEAT art. 0406-877
По запросу
5
Screw, Machine art. 8468-820
По запросу
6
Latch, Seat - Assembly (inc. 7-8) art. 2706-164
По запросу
7
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
8
Stud, Latch - Seat art. 0423-559
По запросу
9
Шайба Arctic Cat art. 0423-073
от 221 ₽
10
Nut art. 0623-038
от 110 ₽
11
Nut, Lock art. 8424-002
По запросу
12
KIT, TOOL art. 0444-122
По запросу
13
Battery art. 0745-230
По запросу
14
PAD,BATTERY art. 0406-380
По запросу
15
PAD,BATTERY-LOWER art. 0406-227
По запросу
16
Box, Battery art. 1506-841
По запросу
17
PANEL,ELECTRICAL-PAINTED BLACK art. 2506-757
По запросу
18
Гайка Arctic Cat art. 8424-602
от 110 ₽
19
Screw, Machine art. 8476-612
По запросу
20
Винт Arctic Cat art. 8476-616
По запросу
21
Cover, Battery Box art. 1506-839
По запросу
22
SCREW,CAP-HFH M10X1.25X25 CL8.8 Z&Y art. 8408-025
По запросу
23
Belt, Seat - Assembly - 2 PT art. 2516-336
По запросу
24
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 4 шт.
