модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)

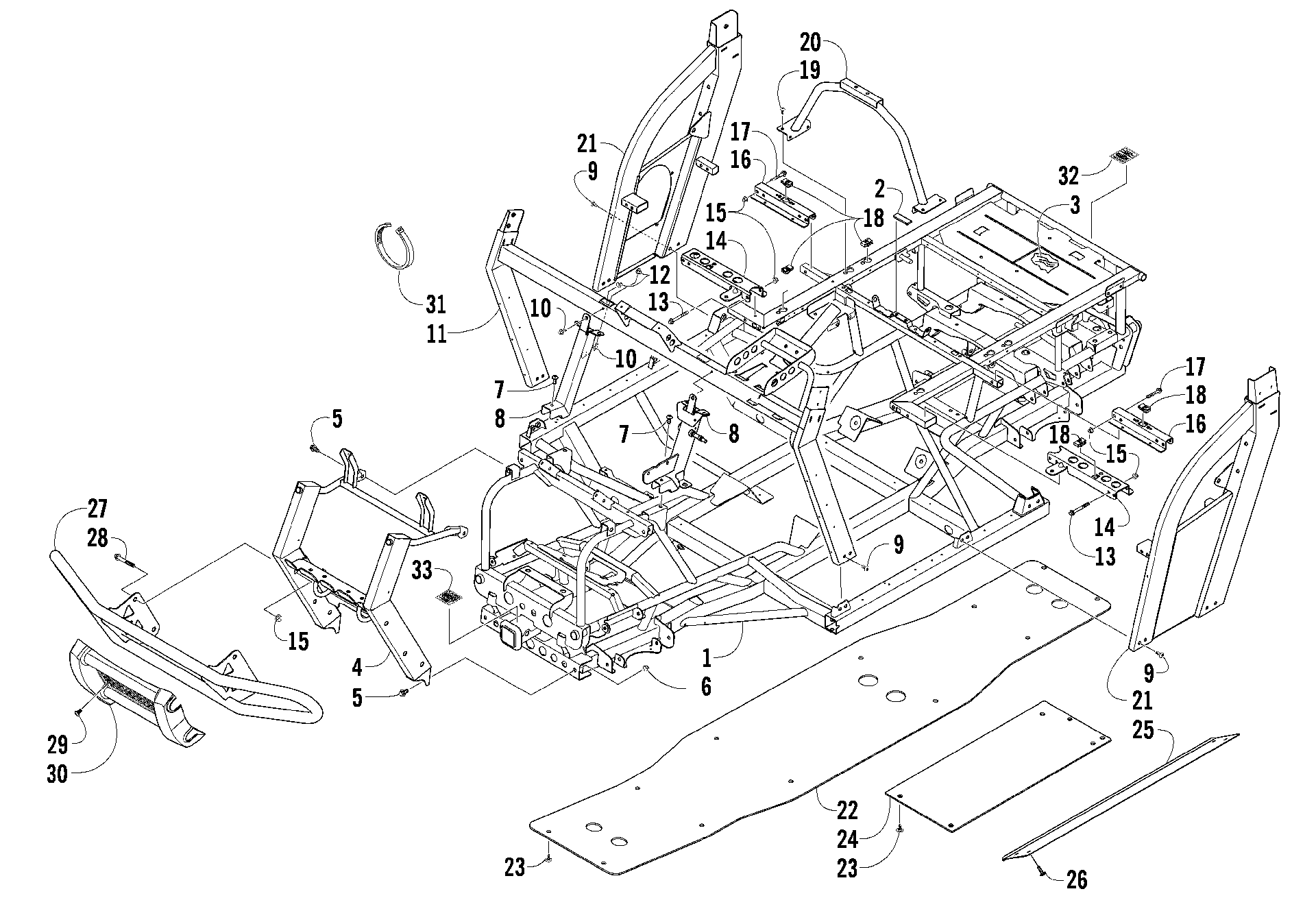

Схема рамы AND RELATED PARTS [90569] для PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)
Схема
Детали
![Рама AND RELATED PARTS [90569]](/upload/schemas/634424536617f2.24539628.gif)
Номер
Наименование детали
Цена
1
Frame (inc. 2-3) art. 2516-497
По запросу
2
Bumper art. 0406-879
По запросу
3
SHIELD,HEAT-CHASSIS art. 0412-461
По запросу
4
Bumper art. 2516-558
По запросу
5
Болт Arctic Cat art. 8409-020
от 110 ₽
6
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
7
Screw, Machine art. 8476-820
По запросу
8
Bracket, Steering Support - Left art. 0502-853
По запросу
8
Bracket, Steering Support - Right art. 1506-797
По запросу
9
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
10
Болт Arctic Cat art. 8408-820
от 110 ₽
11
STEERING SUPPORT-BLACK art. 2506-436
По запросу
12
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
13
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
14
Bracket, Seat Support - Front - Left art. 1506-845
По запросу
14
Bracket, Seat Support - Front - Right art. 1506-844
По запросу
15
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 16 шт.
16
Bracket, Seat Support - Rear art. 1506-842
По запросу
17
Screw, Cap art. 8408-850
По запросу
18
Клипса Arctic Cat art. 0423-577
от 168 ₽
19
Винт Arctic Cat art. 8476-616
По запросу
20
Support, Canopy art. 2506-638
По запросу
21
Support, Overhead - Right art. 2506-634
По запросу
21
Support, Overhead - Left art. 2506-635
По запросу
22
Plate, Skid - Center art. 1406-720
По запросу
23
Винт Arctic Cat art. 0423-545
от 326 ₽
24
Panel, Belly - Side art. 1406-721
По запросу
25
PLATE,SKID-SIDE-BLACK art. 2506-612
По запросу
26
SCREW,SELFTAP-THFT STS12-24 X 3/4 AB Z&B art. 0423-849
По запросу
27
BUMPER,PUSH-PAINTED (BLACK) art. 2506-779
По запросу
28
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
29
Винт Arctic Cat art. 8477-616
от 110 ₽
30
Fascia, Bumper - Front art. 2406-713
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
32
Decal, Warning - Towing - Rear art. 1411-123
По запросу
33
Decal, Warning - Towing - Front art. 1411-122
По запросу
