модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)

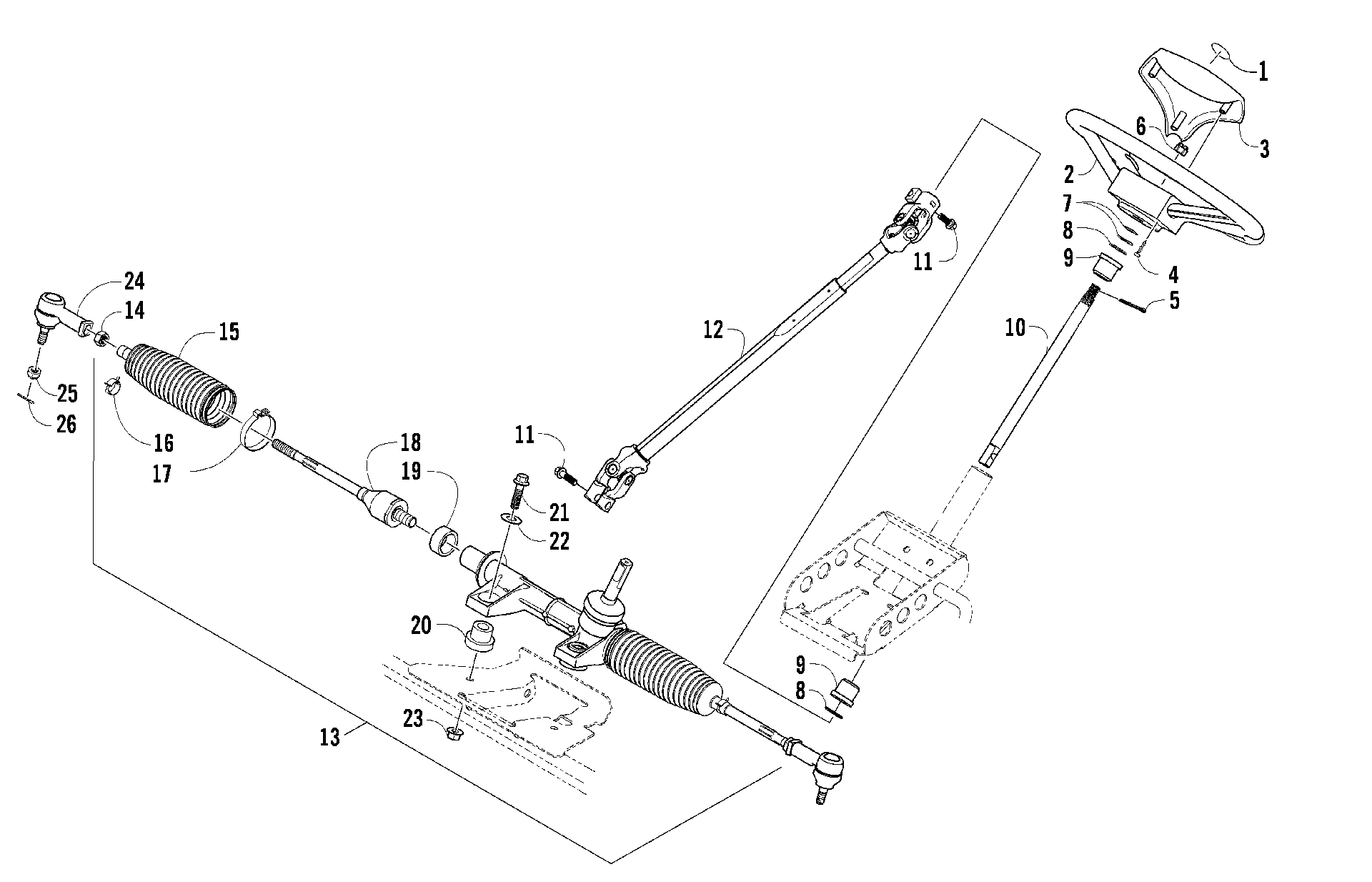

Схема рулевого управления ASSEMBLY [90703] для PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)
Схема
Детали
![Рулевое управление ASSEMBLY [90703]](/upload/schemas/63443a91262631.30985202.gif)
Номер
Наименование детали
Цена
1
DECAL,STEERING WHEEL art. 1411-798
По запросу
2
Руль Arctic Cat art. 0502-884
По запросу
3
Cap, Steering Wheel art. 0405-239
По запросу
4
SCREW,SELF TAP-TSPNH#8-18X3/4 T-20 SS art. 0423-613
По запросу
5
Шплинт Arctic Cat art. 0423-407
от 116 ₽
6
Nut art. 0423-884
По запросу
7
Washer art. 0828-071
По запросу
8
WASHER(28X19X1) art. 0423-558
По запросу
9
Bushing art. 0405-155
По запросу
10
SHAFT,STEERING WHEEL art. 0405-321
По запросу
11
BOLT,PINCH(M10X1.5) art. 0423-655
По запросу
12
Рулевой вал Arctic Cat Prowler art. 0405-156
от 35 900 ₽
13
Рулевая рейка Arctic Cat art. 0505-650
По запросу
14
Регулировочная гайка рулевой тяги Arctic Cat art. 0505-744
По запросу
15
Пыльник рулевой рейки Arctic Cat art. 0405-216
от 3 900 ₽
16
CLAMP,TIE ROD END art. 0405-236
По запросу
17
CLAMP,BOOT art. 0405-237
По запросу
18
Рулевая тяга с наконечником Arctic Cat Prowler art. 0505-638
По запросу
19
Проставка рулевой рейки Arctic Cat art. 0405-206
от 2 856 ₽
20
Bushing art. 0405-238
По запросу
21
Screw, Cap art. 8409-050
По запросу
22
Washer art. 0623-728
По запросу
23
Nut, Lock art. 8424-002
По запросу
24
Рулевой наконечник art. 0505-743
от 4 389 ₽
25
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
26
Pin, Cotter art. 0623-175
По запросу
