модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)

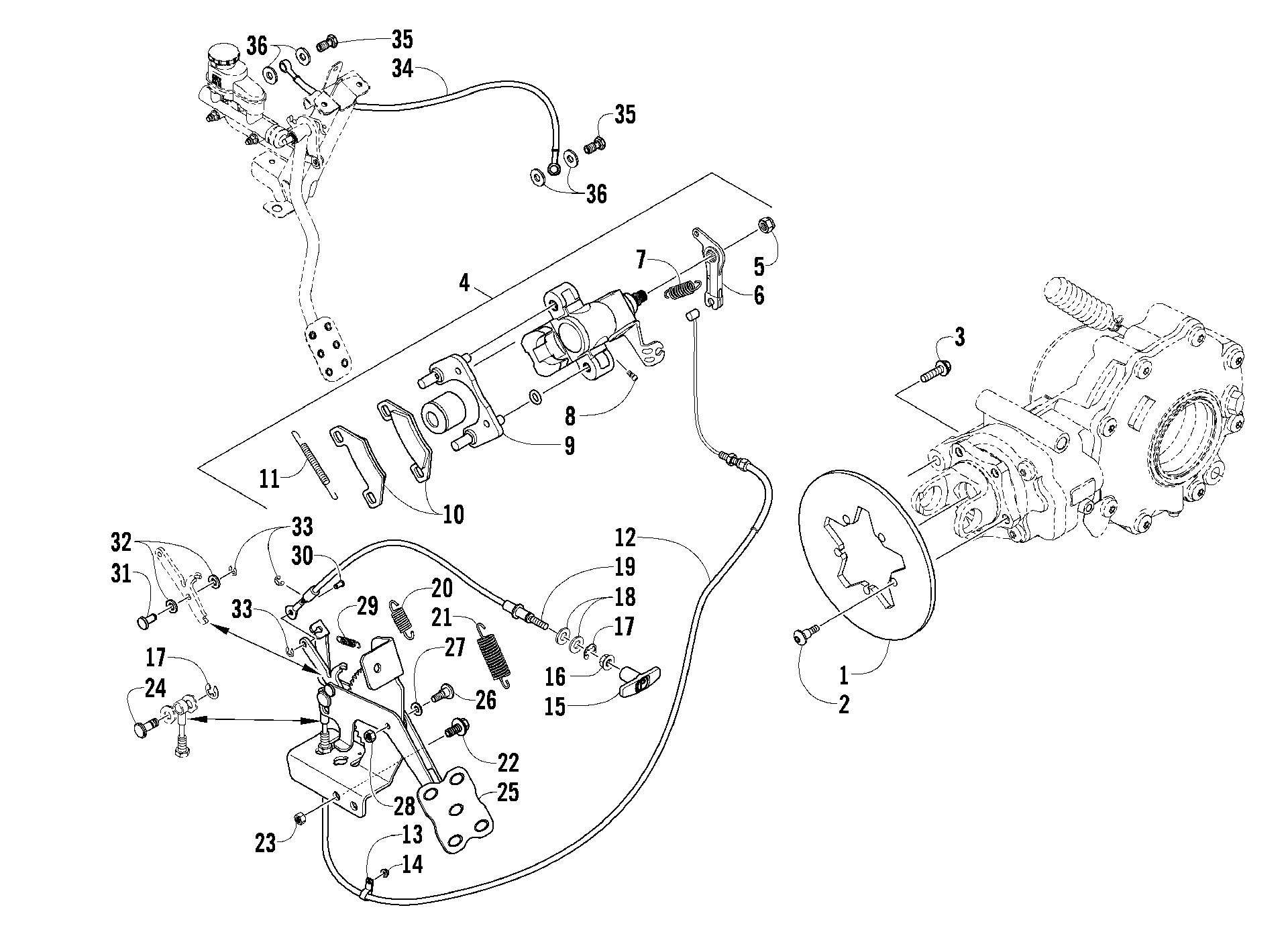

Схема задний и PARKING тормоз узел [90706] для PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)
Схема
Детали
![задний и PARKING тормоз узел [90706]](/upload/schemas/63442ee2b13df1.43023439.gif)
Номер
Наименование детали
Цена
1
Тормозной диск Arctic Cat art. 1402-710
По запросу
2
Винт Arctic Cat art. 0423-557
от 110 ₽
3
SCREW,CAP-HFH M8X1.25X35 CL8.8 w/2353 art. 8408-836
По запросу
4
Тормозной суппорт Arctic Cat art. 1502-695
от 47 900 ₽
5
Nut art. 0502-988
По запросу
6
Lever, Actuator art. 1502-160
По запросу
7
Spring art. 0502-985
По запросу
8
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
9
Пластина суппорта Arctic Cat art. 0502-605
По запросу
10
Колодка art. 1436-420
от 2 530 ₽
11
Spring, Anti-Rattle art. 1502-161
По запросу
12
Трос парковочного тормоза Arctic Cat art. 0487-036
от 9 734 ₽
13
Clamp art. 0423-923
По запросу
14
Гайка Arctic Cat art. 0423-540
По запросу
15
Handle art. 1502-024
По запросу
16
NUT,HEX-FLG M6X1.0 CL8 BLK RIE art. 8424-605
По запросу
17
E-CLIP,7.0 MM art. 0423-668
По запросу
18
WASHER,9.5MM X 22.2MM X 1.5 THK BLK RIE art. 0423-913
По запросу
19
Трос тормоза art. 0487-064
от 5 670 ₽
20
SPRING,C art. 1502-360
По запросу
21
Spring art. 1502-026
По запросу
22
Болт Arctic Cat art. 8408-816
от 110 ₽
23
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
24
PIN,B art. 1502-361
По запросу
25
Brake, Parking - Assembly (inc. 26-32 and two No. 33) art. 1502-476
По запросу
26
Болт Arctic Cat art. 0423-356
от 168 ₽
27
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
28
NUT,LOCK-NSL M6-1.0 SS art. 0624-250
По запросу
29
SPRING,B art. 1502-027
По запросу
30
PIN,C art. 1502-030
По запросу
31
PIN,A art. 1502-028
По запросу
32
Washer art. 8050-212
По запросу
33
E-CLIP,4.0 MM art. 0423-667
По запросу
34
Тормозной шланг Arctic Cat art. 1402-388
от 12 999 ₽
35
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
36
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
