модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)

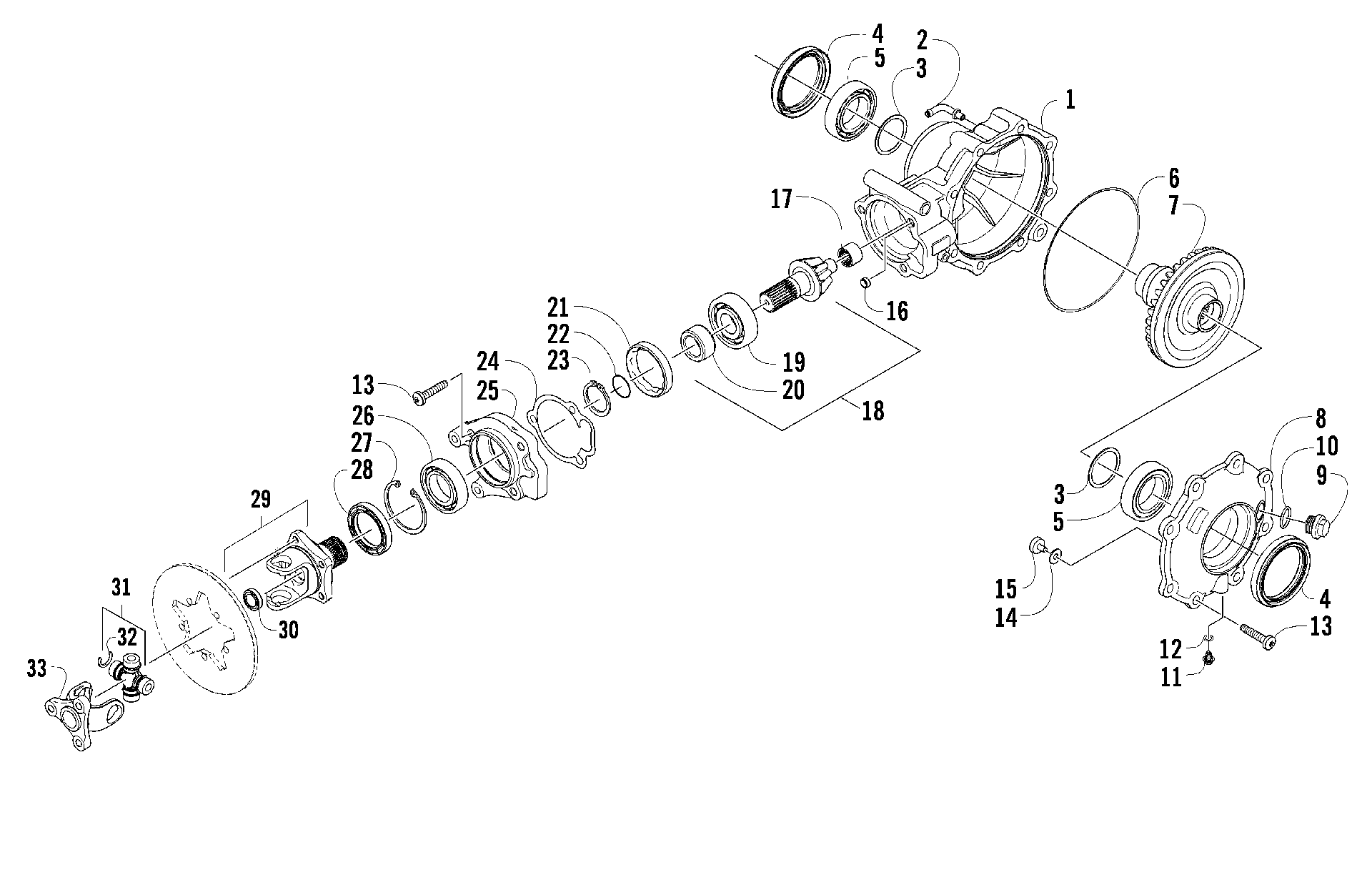

Схема узла заднего редуктора [90711] для PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)
Схема
Детали
![Узел заднего редуктора [90711]](/upload/schemas/63443139a3ffa3.77146667.gif)
Номер
Наименование детали
Цена
0
Gearcase, Rear art. 1502-405
По запросу
1
Housing, Gearcase(replaces 0502-548) art. 2502-147
По запросу
2
Fitting, Elbow art. 1402-442
По запросу
3
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
3
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
3
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
3
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
3
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
4
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
5
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
6
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
7
Шестерня заднего редуктора 36 зубьев Arctic Cat art. 1402-032
По запросу
8
Cover, Gear Case art. 0502-741
По запросу
9
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
10
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
11
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
12
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
13
Screw, Self-Tapping art. 0423-118
По запросу
14
SHIM,6.3X18X1.6 art. 0402-432
По запросу
14
SHIM,6.3X18X1.7 art. 0402-433
По запросу
14
SHIM,6.3X18X1.5 art. 0402-431
По запросу
14
SHIM,6.3X18X1.4 art. 0402-430
По запросу
14
SHIM,6.3X18X1.3 art. 0402-429
По запросу
15
BUTTON,THRUST art. 0402-326
По запросу
16
Pin, Dowel art. 0402-411
По запросу
17
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
18
Хвостовик редуктора 10 зубьев Arctic Cat art. 0502-783
от 22 900 ₽
19
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
20
Collar, Retaining art. 0402-336
По запросу
21
Collar, Lock art. 0402-357
По запросу
22
O-Ring art. 0423-633
По запросу
23
RING,RETAINING(MSR35) art. 0423-546
По запросу
24
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
25
Housing, Pinion art. 0502-746
По запросу
26
BEARING,BALL (6007 OPEN ) art. 0402-324
По запросу
27
RING,RETAINING-INT 62 art. 0402-347
По запросу
28
Сальник Arctic Cat art. 1402-314
от 4 694 ₽
29
Вал входной Arctic Cat art. 1502-124
от 21 900 ₽
30
Cover, End art. 1402-322
По запросу
31
Крестовина 25мм Arctic Cat art. 0402-944
от 2 490 ₽
Аналог
4 000 ₽
Требуется 1 шт.
32
Стопор крестовины Arctic Cat art. 0423-395
от 326 ₽
33
YOKE/CROSS-ASSY art. 0502-331
По запросу
