модель 2014 года
- Модель CTX1300
- Код модели CTX1300A AC

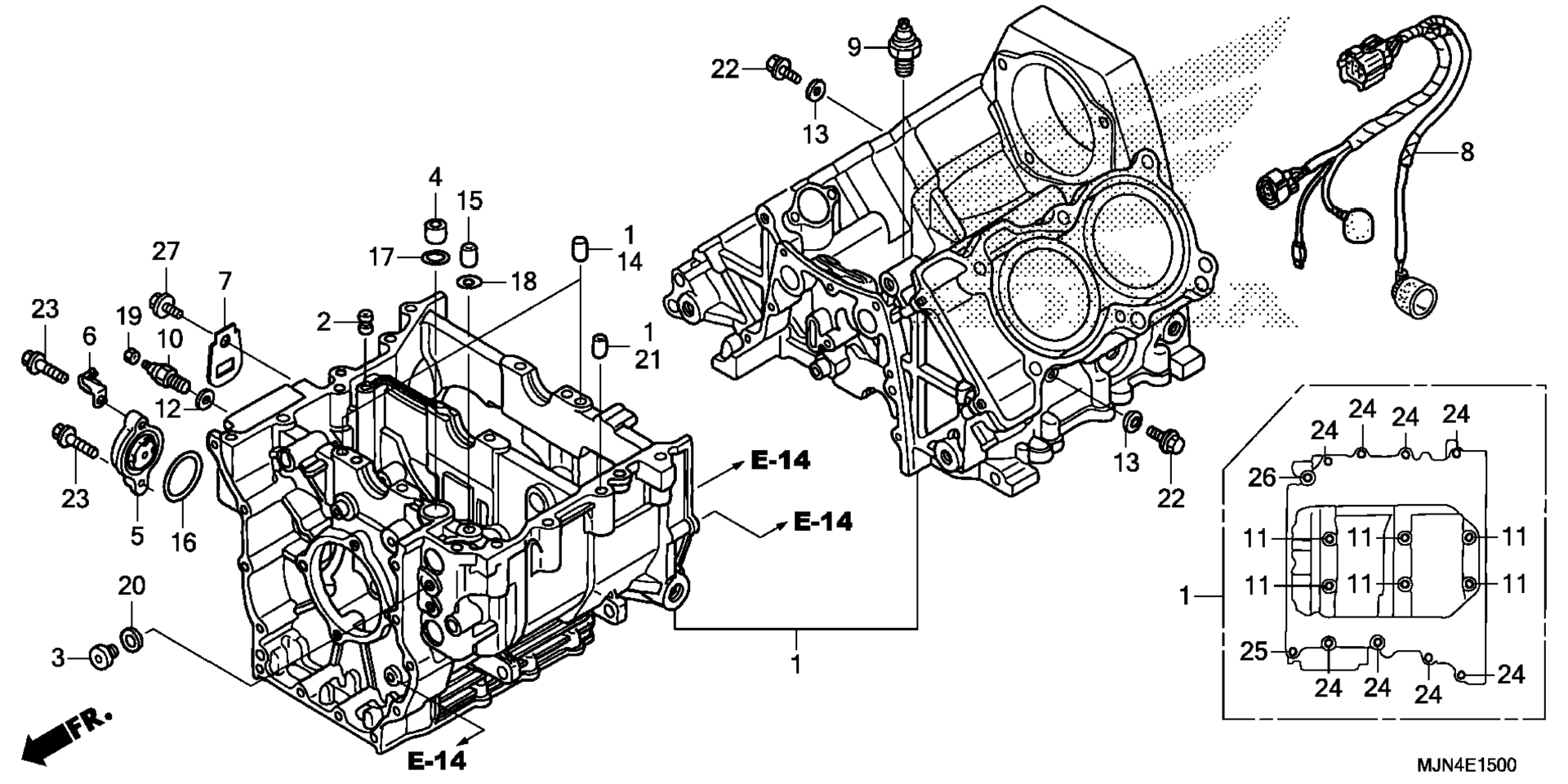

Схема картера для CTX1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11000-MJN-A01
По запросу
1
CRANKCASE SET art. 11000-MJN-A00
По запросу
2
ORIFICE A (1.6MM) art. 11205-MCS-000
По запросу
3
BOLT, SEALING (14MM) art. 12206-MBW-000
По запросу
4
COLLAR (16X18X10) art. 15326-KBV-000
По запросу
5
FINDER, OIL LEVEL art. 15660-MJN-A00
По запросу
6
CLIP B, TUBE art. 16106-KW7-900
По запросу
7
STAY, HARNESS CLIP art. 30535-MJN-A00
По запросу
8
SUB-HARNESS, ENGINE art. 32109-MJN-A00
По запросу
9
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MJ4-024
По запросу
10
SWITCH ASSY., NEUTRAL art. 35600-MK4-860
По запросу
11
BOLT, FLANGE (10X87) art. 90001-MCS-000
По запросу
12
WASHER, NEUTRAL art. 90443-MJ6-000
По запросу
13
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
14
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
15
PIN, DOWEL (10X10) art. 90702-MJ4-000
По запросу
16
O-RING (45X2.5) (ARAI) art. 91301-679-003
По запросу
17
O-RING (18X3) (ARAI) art. 91302-KE8-003
По запросу
18
O-RING (9.8X2.4) art. 91305-422-000
По запросу
19
NUT, FLANGE (4MM) art. 94050-04000
По запросу
20
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
21
PIN, DOWEL (10X16) art. 94301-10160
По запросу
22
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
23
BOLT, FLANGE (6X25) art. 95701-06025-02
По запросу
24
BOLT, FLANGE (8X60) art. 95701-08060-00
По запросу
25
BOLT, FLANGE (8X80) art. 95701-08080-00
По запросу
26
BOLT, FLANGE (8X120) art. 95701-08120-00
По запросу
27
BOLT, FLANGE (6X12) art. 95701-06012-02
По запросу
27
BOLT, FLANGE (6X12) (NSHF) art. 90006-GHB-610
По запросу
