модель 2014 года
- Модель CTX1300
- Код модели CTX1300A AC

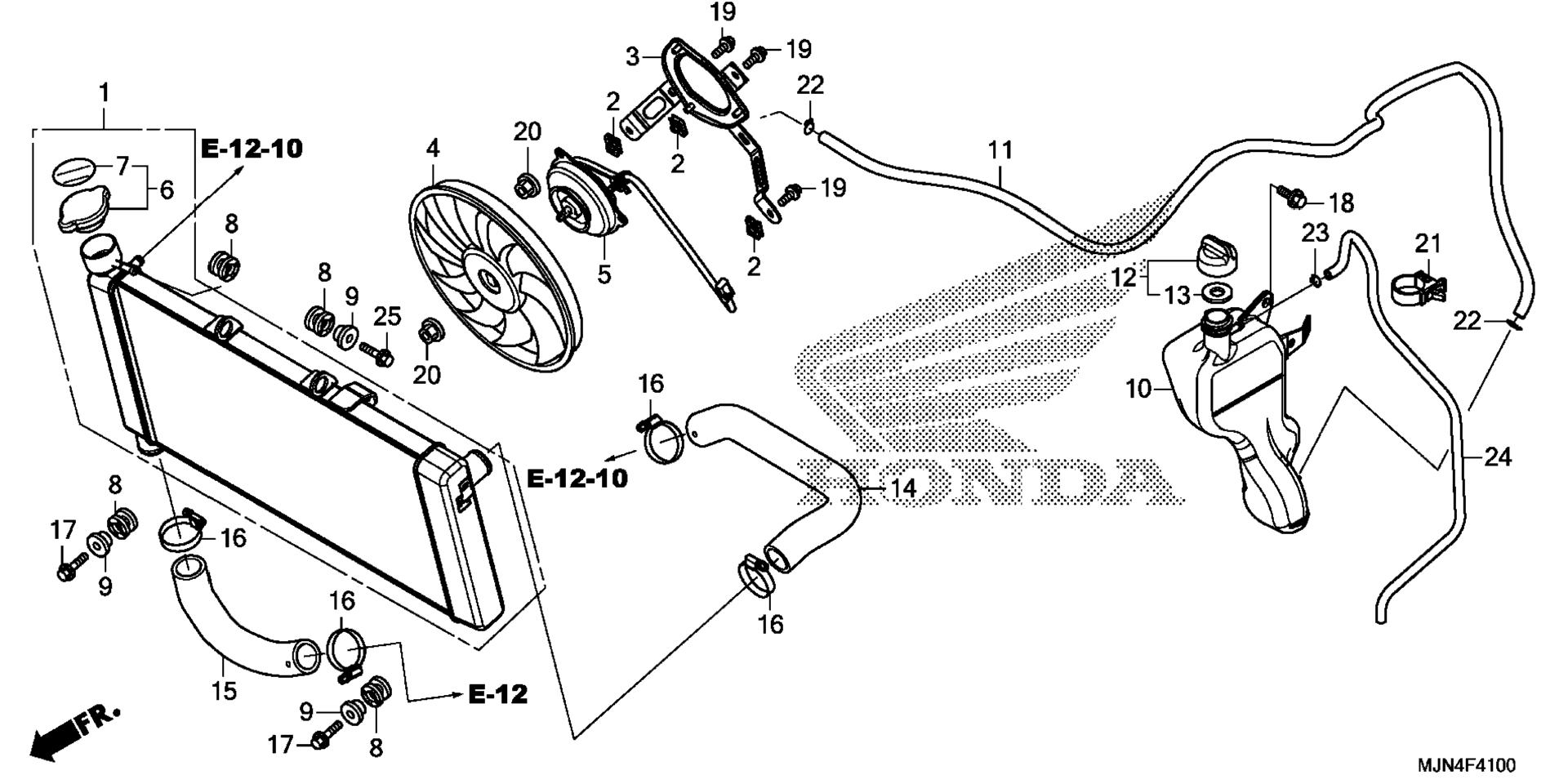

Схема радиатора для CTX1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR (COO) art. 19010-MJN-305
По запросу
1
RADIATOR art. 19010-MJN-A01
По запросу
2
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
3
SHROUD art. 19015-MJN-A01
По запросу
4
FAN, COOLING art. 19020-MJN-A01
По запросу
5
MOTOR ASSY., FAN art. 19030-MJN-A01
По запросу
6
CAP, RADIATOR art. 19037-GEE-710
По запросу
7
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
8
Втулка резиновая Honda art. 19051-KA3-830
По запросу
9
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
10
TANK, RADIATOR RESERVE (COO) art. 19101-MJN-305
По запросу
10
TANK, RADIATOR RESERVE art. 19101-MJN-A00
По запросу
11
TUBE, RESERVE TANK BREATHER art. 19104-MJN-A00
По запросу
12
CAP ASSY., RESERVE TANK art. 19106-GET-000
По запросу
13
GASKET, RESERVE TANK art. 19107-GET-000
По запросу
14
HOSE, RADIATOR (UPPER) art. 19501-MJN-A00
По запросу
15
HOSE, RADIATOR (LOWER) art. 19502-MJN-A00
По запросу
16
CLAMP, HOSE (30-37MM) art. 19516-GAG-003
По запросу
17
BOLT, FLANGE (6X23.5) art. 90001-GB4-000
По запросу
18
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
19
BOLT-WASHER (6X12) art. 90120-GHB-601
По запросу
20
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
21
CLIP, WATER HOSE art. 91556-HL1-A00
По запросу
22
CLIP, TUBE (B10) art. 95002-02100
По запросу
23
CLIP, TUBE (C9) art. 95002-50000
По запросу
24
BULK HOSE, VACUUM (5X3000) (5X530) art. 95005-50003-30M
По запросу
25
BOLT, FLANGE (6X22) art. 96001-06022-07
По запросу
