модель 2014 года
- Модель CTX1300
- Код модели CTX1300A AC

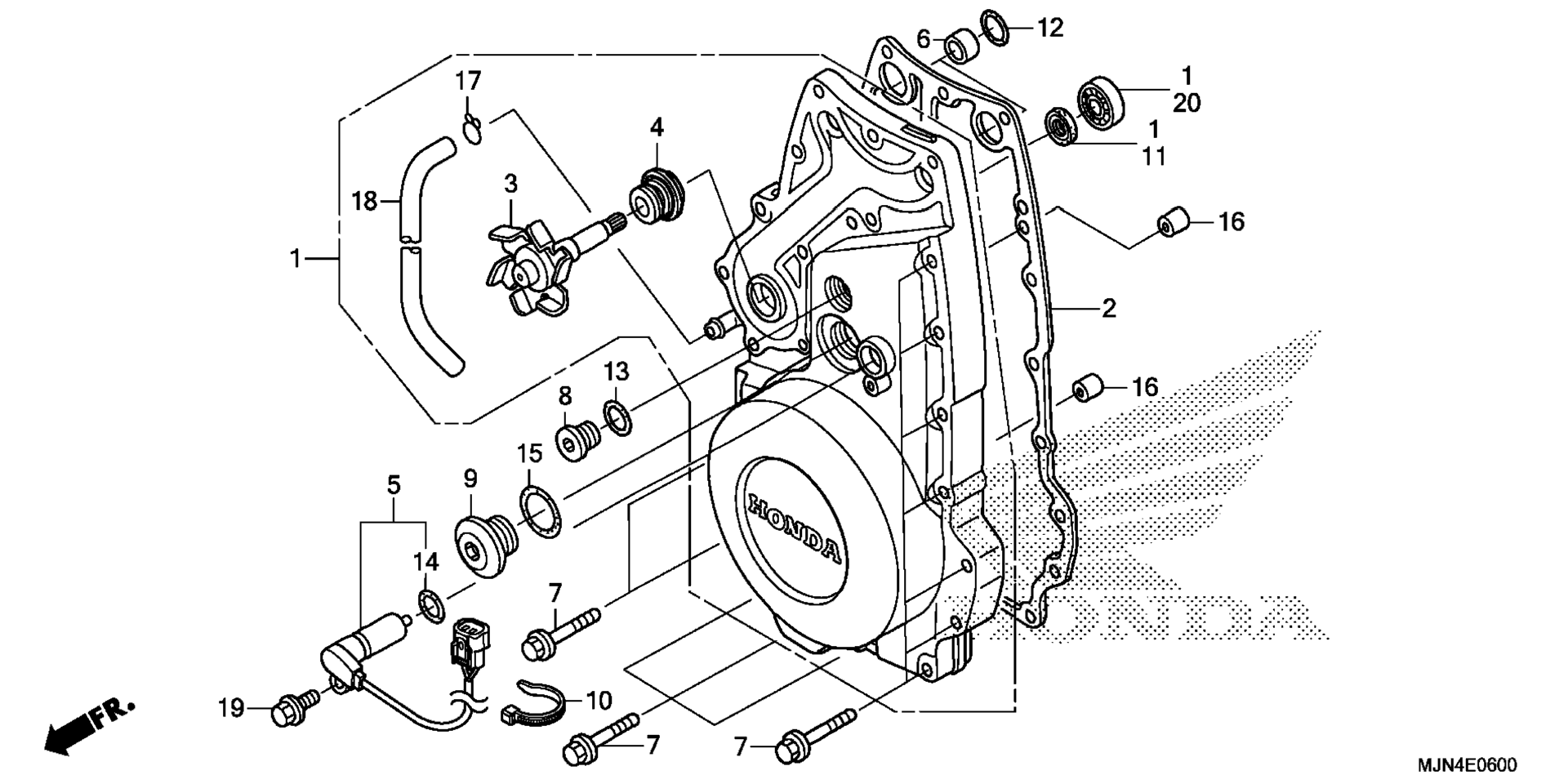

Схема передней крышки картера для CTX1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, FR. art. 11340-MJN-A00
По запросу
2
GASKET, FR. CRANKCASE COVER art. 11394-MCS-020
По запросу
3
IMPELLER, WATER PUMP art. 19210-MCS-000
По запросу
4
SEAL, MECHANICAL art. 19217-MAL-300
По запросу
5
GENERATOR ASSY., PULSE art. 30300-MJN-A01
По запросу
6
COLLAR, FR. FORK (OUTER) art. 51486-087-711
По запросу
7
BOLT, FLANGE (6X40) (NSHF) art. 90006-GHB-710
По запросу
8
CAP (14MM) art. 90084-KY2-000
По запросу
9
CAP art. 90087-KT7-000
По запросу
10
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
11
Сальник 12X22X5 Honda art. 91201-965-000
По запросу
12
O-RING (19.9X3.1) art. 91301-MCS-A11
По запросу
13
Кольцо 913.8X2.5 Honda 1303-377-000 art. 91303-377-000
По запросу
14
O-RING (16X2.1) (NOK) art. 91309-PX4-003
По запросу
15
O-RING (29.7X2.4) (NOK) art. 91356-425-005
По запросу
16
Палец 8X14 Honda art. 94301-08140
от 221 ₽
17
CLIP, TUBE (B10) art. 95002-02100
По запросу
18
BULK HOSE, VACUUM (5.5X8000) (5.3X300) art. 95005-55008-10M
По запросу
19
BOLT, FLANGE (6X18) art. 95701-06018-02
По запросу
20
BEARING, RADIAL BALL (6200) art. 96100-62003-00
По запросу
