модель 2014 года
- Модель CTX1300
- Код модели CTX1300A AC

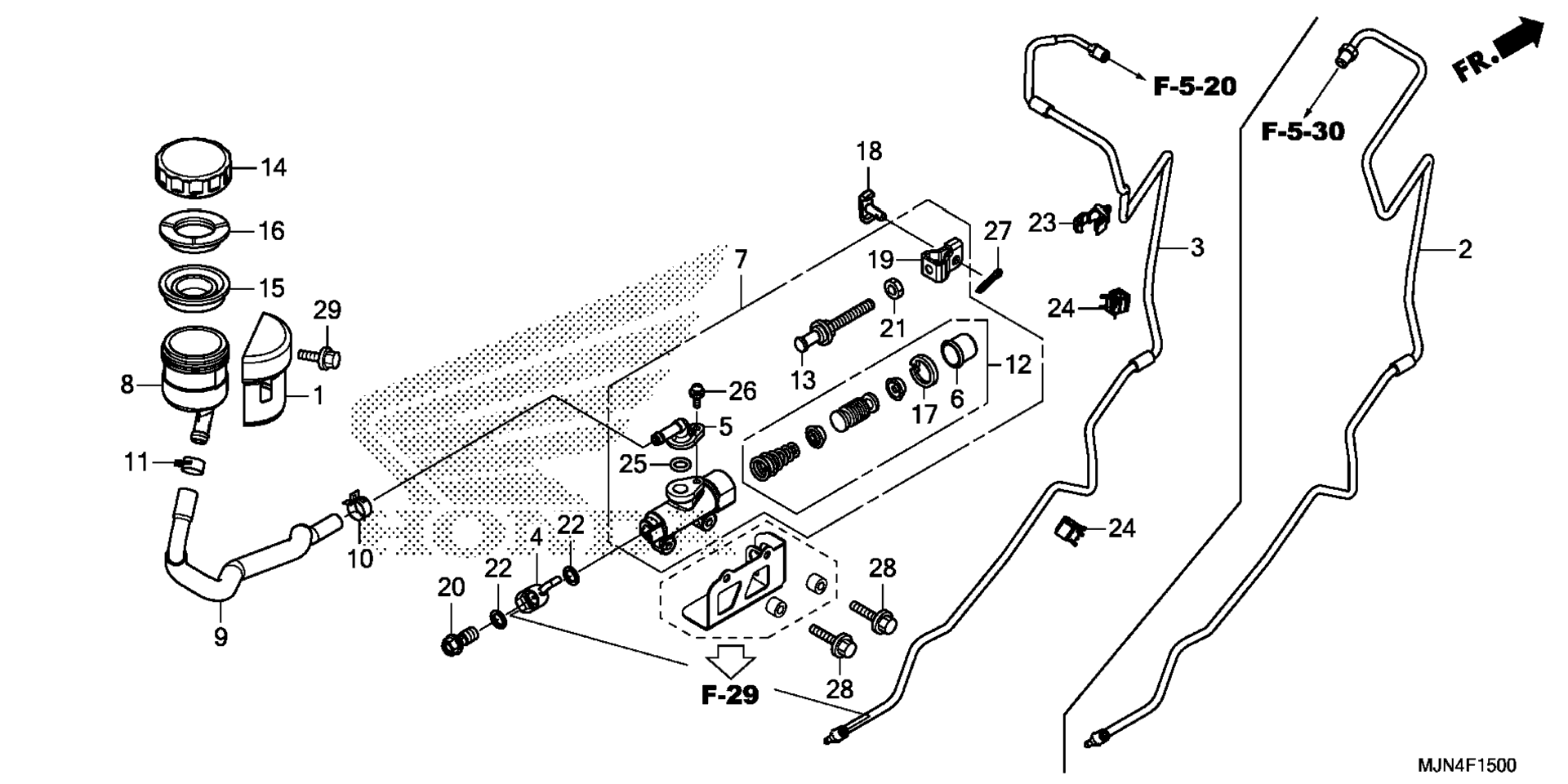

Схема заднего главного цилиндра тормоза для CTX1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, RR. BRAKE OIL CUP art. 21341-MCH-000
По запросу
3
PIPE A, RR. BRAKE art. 43310-MJN-A10
По запросу
4
JOINT, BRAKE PIPE art. 43323-MFL-D01
По запросу
5
CONNECTOR, MASTER CYLINDER art. 43503-MER-D01
По запросу
6
BOOT art. 43504-MB2-006
По запросу
7
MASTER CYLINDER SUB-ASSY., RR. BRAKE art. 43510-MJN-A01
По запросу
8
CUP, MASTER CYLINDER OIL art. 43511-MGE-016
По запросу
9
HOSE, RR. MASTER CYLINDER art. 43512-MJN-A01
По запросу
10
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
11
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-MN9-006
По запросу
12
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MG9-315
По запросу
13
ROD, PUSH (NISSIN) art. 43530-MN5-006
По запросу
14
CAP, OIL CUP art. 45513-MEL-D21
По запросу
15
DIAPHRAGM art. 45520-300-000
По запросу
16
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
17
CIRCLIP art. 46182-MEL-D21
По запросу
18
PIN, BRAKE ROD art. 46503-MAL-000
По запросу
19
JOINT, BRAKE ROD art. 46504-MAL-601
По запросу
20
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
21
NUT, HEX. (8MM) art. 90301-MEH-006
По запросу
22
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
23
CLAMP, BRAKE PIPE (7.0) art. 90661-MGS-D71
По запросу
24
CLAMP, BRAKE PIPE (7.0) art. 90662-MGS-D81
По запросу
25
O-RING (14.8X2.4) art. 91212-422-006
По запросу
26
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
27
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
28
BOLT, FLANGE (6X28) art. 96300-06028-04
По запросу
29
BOLT, SOCKET (6X16) art. 96600-06016-07
По запросу
