модель 2014 года
- Модель CTX1300
- Код модели CTX1300A AC

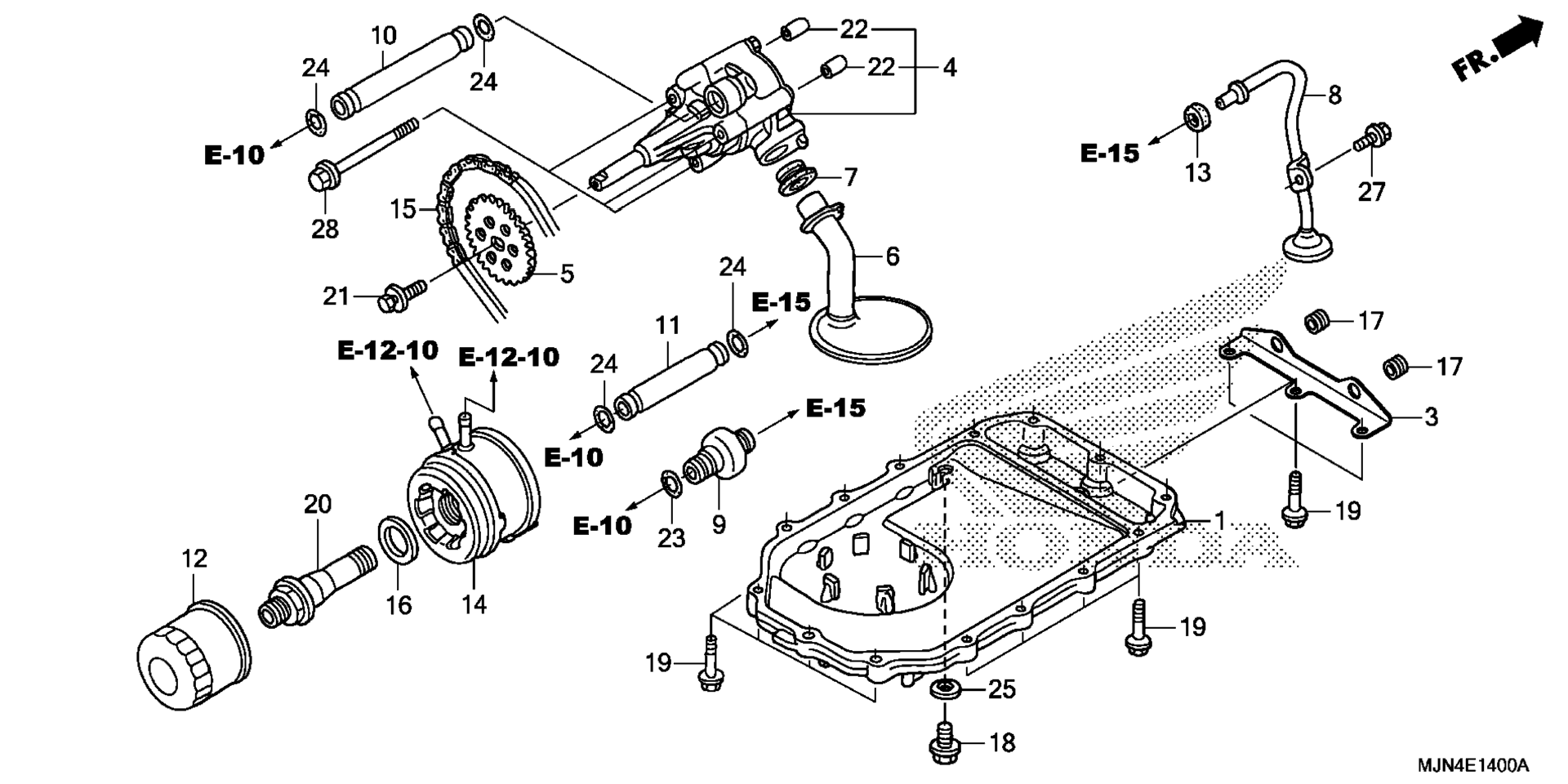

Схема масляный поддон / масляный насоса для CTX1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
PAN, OIL art. 11210-MJN-A00
По запросу
2
CLAMP A, DRAIN HOSE art. 11211-MCS-010
По запросу
3
BRACKET, FR. ENGINE COVER (LOWER) art. 11219-MJN-A00
По запросу
4
PUMP ASSY., OIL art. 15100-MCS-010
По запросу
5
SPROCKET, OIL PUMP DRIVEN (30T) art. 15134-MCS-000
По запросу
6
STRAINER, OIL art. 15150-MCS-000
По запросу
7
GASKET, OIL STRAINER art. 15154-MM5-000
По запросу
8
PIPE, OIL SCAVENGING art. 15160-MCS-000
По запросу
9
VALVE ASSY., RELIEF art. 15220-MW0-000
По запросу
10
PIPE A, OIL PASSAGE art. 15311-MCS-000
По запросу
11
PIPE B, OIL PASSAGE art. 15312-MCS-000
По запросу
12
FILTER, OIL (TOYO ROKI) art. 15410-MFJ-D02
По запросу
13
SEAL, RING art. 15433-KGB-610
По запросу
14
COOLER, OIL art. 15700-MJN-A01
По запросу
14
COOLER, OIL art. 15700-MJN-A00
По запросу
15
CHAIN, WATER PUMP DRIVE (70L) art. 19225-MCS-003
По запросу
16
WASHER, SPRING (24MM) art. 23929-PX4-700
По запросу
17
GROMMET, IGNITION COVER art. 53133-KR1-760
По запросу
18
BOLT, DRAIN PLUG (14MM) art. 90004-MCS-000
По запросу
19
BOLT, FLANGE (6X28) (NSHF) art. 90006-GHB-680
По запросу
20
BOLT, OIL COOLER art. 90019-MCT-000
По запросу
21
BOLT-WASHER (6X12) art. 90021-MM5-000
По запросу
22
PIN, DOWEL (8X14) art. 90501-MB0-000
По запросу
23
Кольцо 14.8X2.2 Honda art. 91313-MG7-004
По запросу
24
OIL SEAL, PASSAGE PIPE (20.3MM) art. 91315-MCS-003
По запросу
25
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
26
BOLT, FLANGE (6X10) art. 95701-06010-00
По запросу
27
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
28
BOLT, FLANGE (6X80) art. 95701-06080-00
По запросу
