модель 2014 года
- Модель CTX1300
- Код модели CTX1300A AC

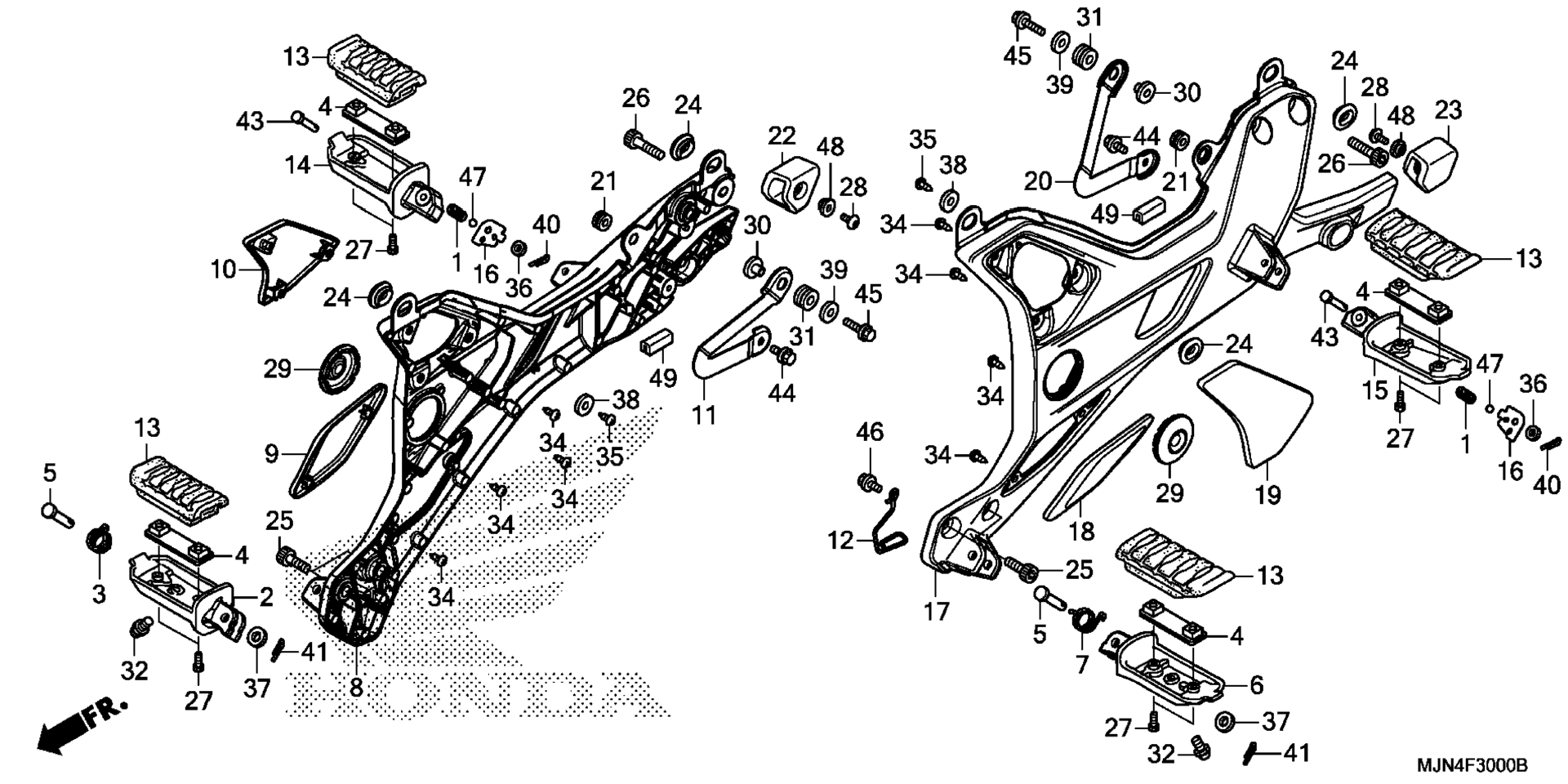

Схема подножка для CTX1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPRING, KICK STARTER STOPPER art. 28333-300-000
По запросу
2
ARM, R. STEP (COO) art. 50612-MT3-000
По запросу
3
SPRING, R. STEP RETURN art. 50617-MJN-A00
По запросу
4
PLATE, STEP SETTING art. 50619-MT3-000
По запросу
5
PIN, STEP BAR art. 50639-ML0-010
По запросу
6
ARM, L. STEP (COO) art. 50642-MT3-305
По запросу
7
SPRING, L. STEP RETURN art. 50644-MJN-A00
По запросу
8
HOLDER, R. STEP *NH1* (BLACK) art. 50650-MJN-A00ZA
По запросу
9
GUARD, R. HEEL *NH1* (BLACK) art. 50651-MJN-A00ZB
По запросу
10
GUARD, R. STEP HEAT *NH1* (BLACK) art. 50652-MJN-A00ZA
По запросу
11
STAY, R. MUFFLER SUPPORT art. 50655-MJN-A00
По запросу
12
GUIDE, TUBE art. 50660-MJN-A00
По запросу
13
RUBBER, STEP (COO) art. 50661-MT3-000
По запросу
14
BAR, R. PILLION STEP (COO) art. 50711-MT3-305
По запросу
15
BAR, L. PILLION STEP (COO) art. 50712-MT3-305
По запросу
16
PLATE, PILLION STEP CLICK art. 50718-MT3-000
По запросу
17
HOLDER, L. STEP *NH1* (BLACK) art. 50750-MJN-A00ZA
По запросу
18
GUARD, L. HEEL *NH1* (BLACK) art. 50751-MJN-A00ZB
По запросу
19
GUARD, L. STEP HEAT *NH1* (BLACK) art. 50752-MJN-A00ZA
По запросу
20
STAY, L. MUFFLER SUPPORT art. 50755-MJN-A00
По запросу
21
GROMMET, IGNITION COVER art. 53133-KR1-760
По запросу
22
RUBBER, R. STEP art. 81520-MJN-A00
По запросу
23
RUBBER, L. STEP art. 81570-MJN-A00
По запросу
24
GROMMET, AIR CLEANER HOUSING art. 83551-GE2-000
По запросу
25
BOLT, SOCKET (8X25) art. 90102-MN8-700
По запросу
26
BOLT, SOCKET (8X34) art. 90112-MBR-J10
По запросу
27
BOLT, MAIN STEP RUBBER SETTING art. 90115-MT3-000
По запросу
28
BOLT, SOCKET (5X12) art. 90154-MEE-D00
По запросу
29
CAP B, PIVOT art. 90306-MBR-000
По запросу
30
COLLAR A, AIR CLEANER HOUSING art. 90501-MC4-000
По запросу
31
GROMMET A, AIR CLEANER HOUSING art. 90505-MC4-000
По запросу
32
BOLT, CAP (8X12) art. 92501-08012-0A
По запросу
33
SCREW, PAN (4X10) art. 93500-04010-0A
По запросу
34
SCREW, TAPPING (4X8) art. 93903-24180
По запросу
35
SCREW, TAPPING (4X10) art. 93903-24280
По запросу
36
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
37
WASHER, PLAIN (8MM) art. 94101-08000
По запросу
38
WASHER, PLAIN (4MM) art. 94103-04800
По запросу
39
WASHER, PLAIN (6MM) art. 94103-06800
По запросу
40
PIN, SPLIT (1.6X12) art. 94201-16120
По запросу
41
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
42
CLIP (4X40) art. 94591-44000
По запросу
43
PIN C, PILLION STEP art. 95015-83000
По запросу
44
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
45
BOLT, FLANGE (6X25) art. 95801-06025-08
По запросу
46
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
47
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
48
COLLAR (5X2.3) art. 90514-MGH-640
По запросу
49
PROTECTOR, RUBBER art. 77212-MFJ-D00
По запросу
