модель 2014 года
- Модель CTX1300
- Код модели CTX1300A AC

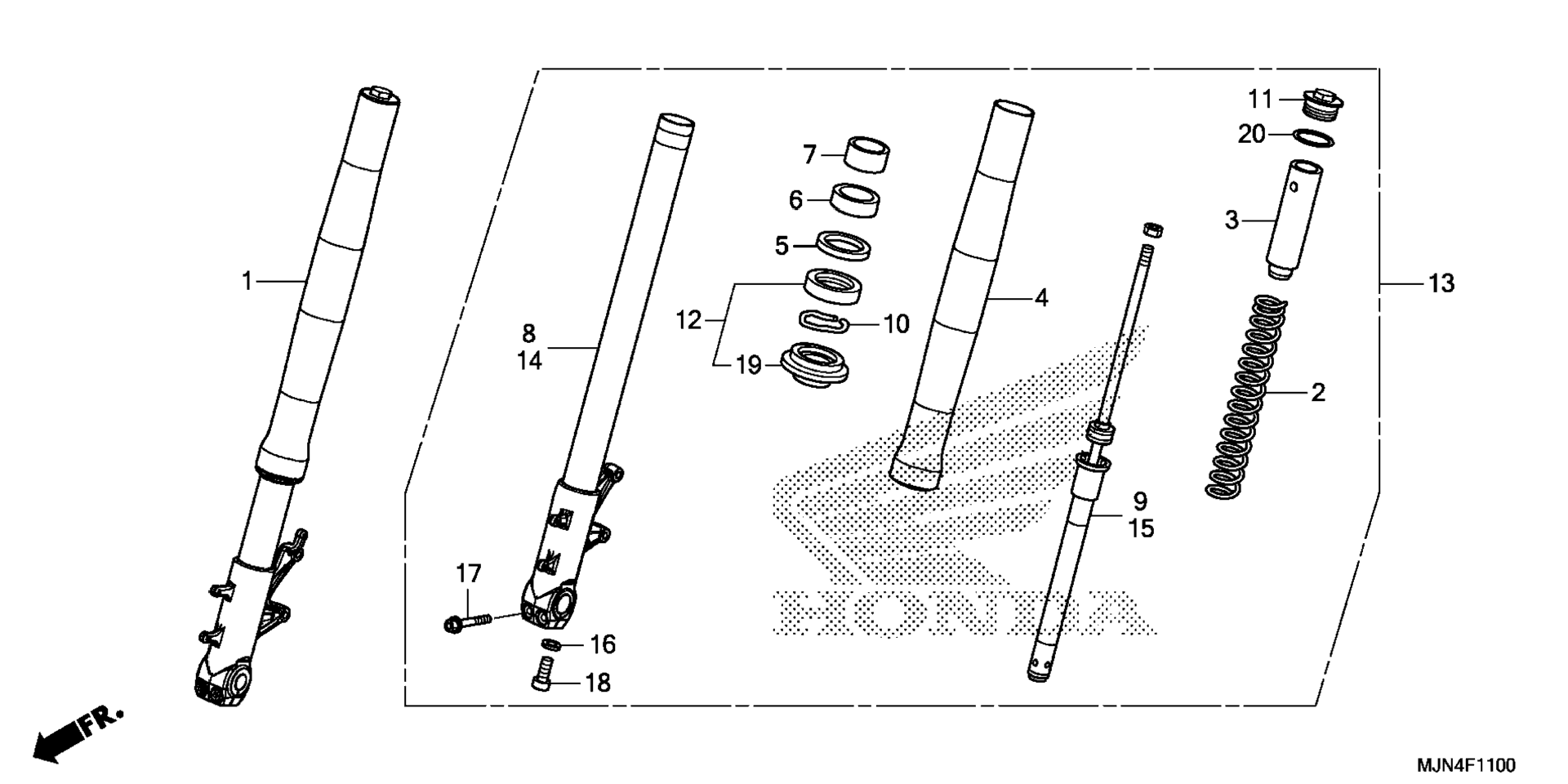

Схема передней вилки для CTX1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
FORK ASSY., R. FR. (COO) art. 51400-MJN-305
По запросу
1
FORK ASSY., R. FR. art. 51400-MJN-A01
По запросу
2
SPRING, FR. FORK art. 51401-MJN-A01
По запросу
3
COLLAR, SPRING art. 51403-MJN-A01
По запросу
4
TUBE (OUTER) art. 51410-MJN-A01
По запросу
5
RING, BACK-UP art. 51412-MGE-003
По запросу
6
BUSH, GUIDE art. 51414-MGE-003
По запросу
7
BUSH, SLIDER art. 51415-MGE-003
По запросу
8
PIPE, R. SLIDE art. 51425-MJN-A01
По запросу
9
DAMPER, R. FR. SLIDE art. 51430-MJN-A01
По запросу
10
RING, OIL SEAL STOP art. 51447-KZ4-711
По запросу
11
BOLT, FR. FORK art. 51450-MJN-A01
По запросу
12
SEAL SET, FR. FORK art. 51490-MGE-003
По запросу
13
FORK ASSY., L. FR. art. 51500-MJN-A01
По запросу
13
FORK ASSY., L. FR. (COO) art. 51500-MJN-305
По запросу
14
PIPE, L. SLIDE art. 51525-MJN-A01
По запросу
15
DAMPER, L. FR. SLIDE art. 51530-MJN-A01
По запросу
16
WASHER, OIL BOLT art. 52442-KA3-731
По запросу
17
BOLT, SOCKET (8X35) art. 90112-MW3-600
По запросу
18
BOLT, SOCKET (10X25) art. 90116-KK0-004
По запросу
19
DUST SEAL art. 91254-MGE-003
По запросу
20
O-RING (42.2X2.4) art. 91351-MJN-A01
По запросу
