модель 2014 года
- Модель CTX1300
- Код модели CTX1300A AC

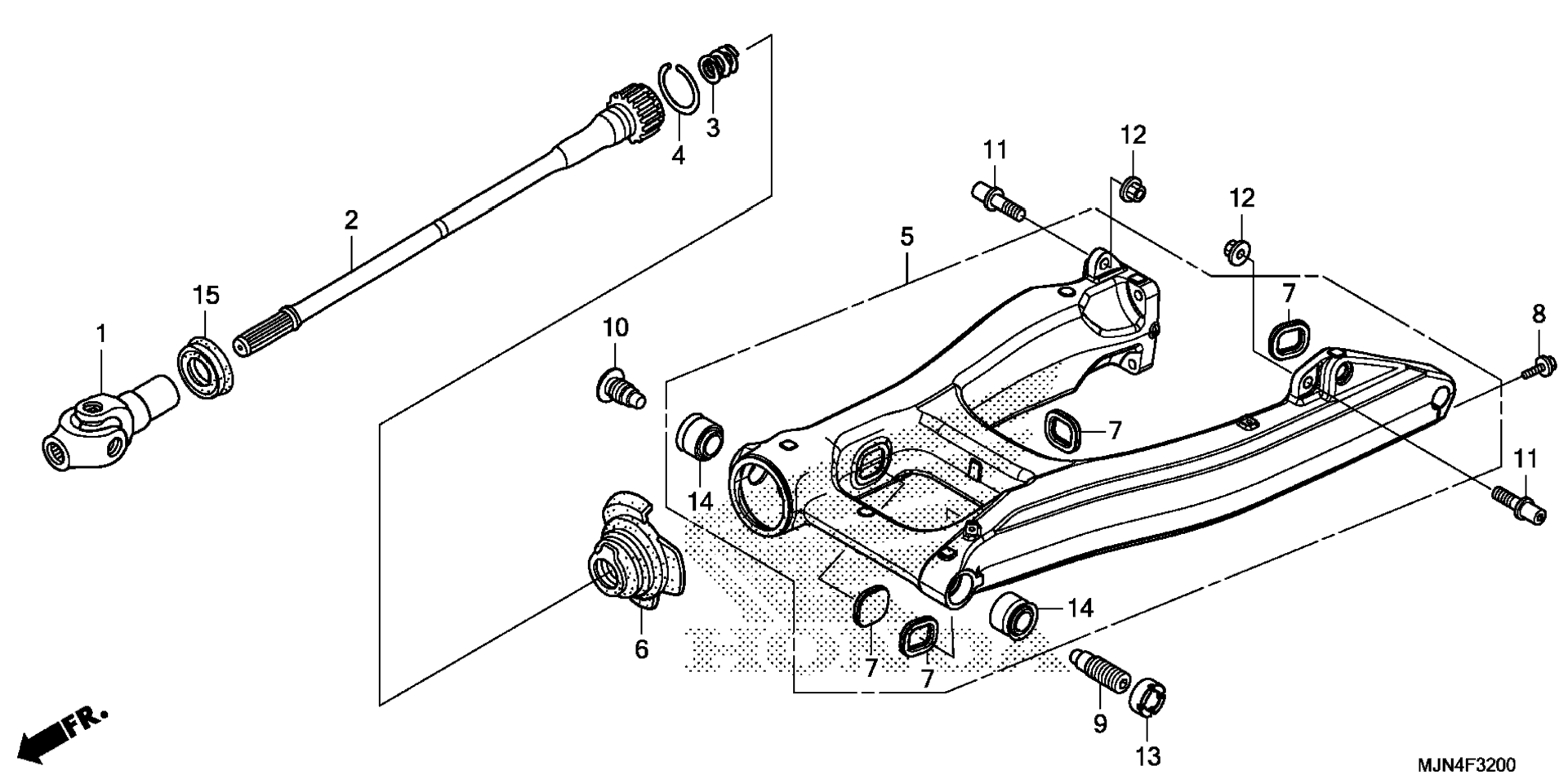

Схема маятниковая вилки для CTX1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, YOKE art. 40200-MCS-G00
По запросу
2
SHAFT, PROPELLER art. 40201-MJN-A00
По запросу
3
SPRING, PROPELLER SHAFT art. 40215-MCS-G00
По запросу
4
RING, STOPPER art. 40221-MB0-000
По запросу
5
SWINGARM ASSY., RR. art. 52100-MJN-A00
По запросу
6
BOOT, JOINT art. 52104-MCS-G00
По запросу
7
GROMMET, SWINGARM art. 52175-MGE-000
По запросу
8
BOLT, FLANGE (8X32) art. 90107-MR7-000
По запросу
9
BOLT, L. SWINGARM PIVOT art. 90121-MJN-A00
По запросу
10
BOLT, R. SWINGARM PIVOT art. 90124-MJN-A00
По запросу
11
BOLT, RR. CUSHION art. 90157-MJN-A00
По запросу
12
NUT, U FLANGE (12MM) art. 90306-KTZ-D01
По запросу
13
NUT, LOCK (23MM) art. 90354-MJN-A00
По запросу
14
BEARING, TAPER ROLLER (30202) art. 91066-MR6-672
По запросу
15
OIL SEAL (27X43X7) art. 91261-ME9-005
По запросу
