модель 2014 года
- Модель CTX1300
- Код модели CTX1300A AC

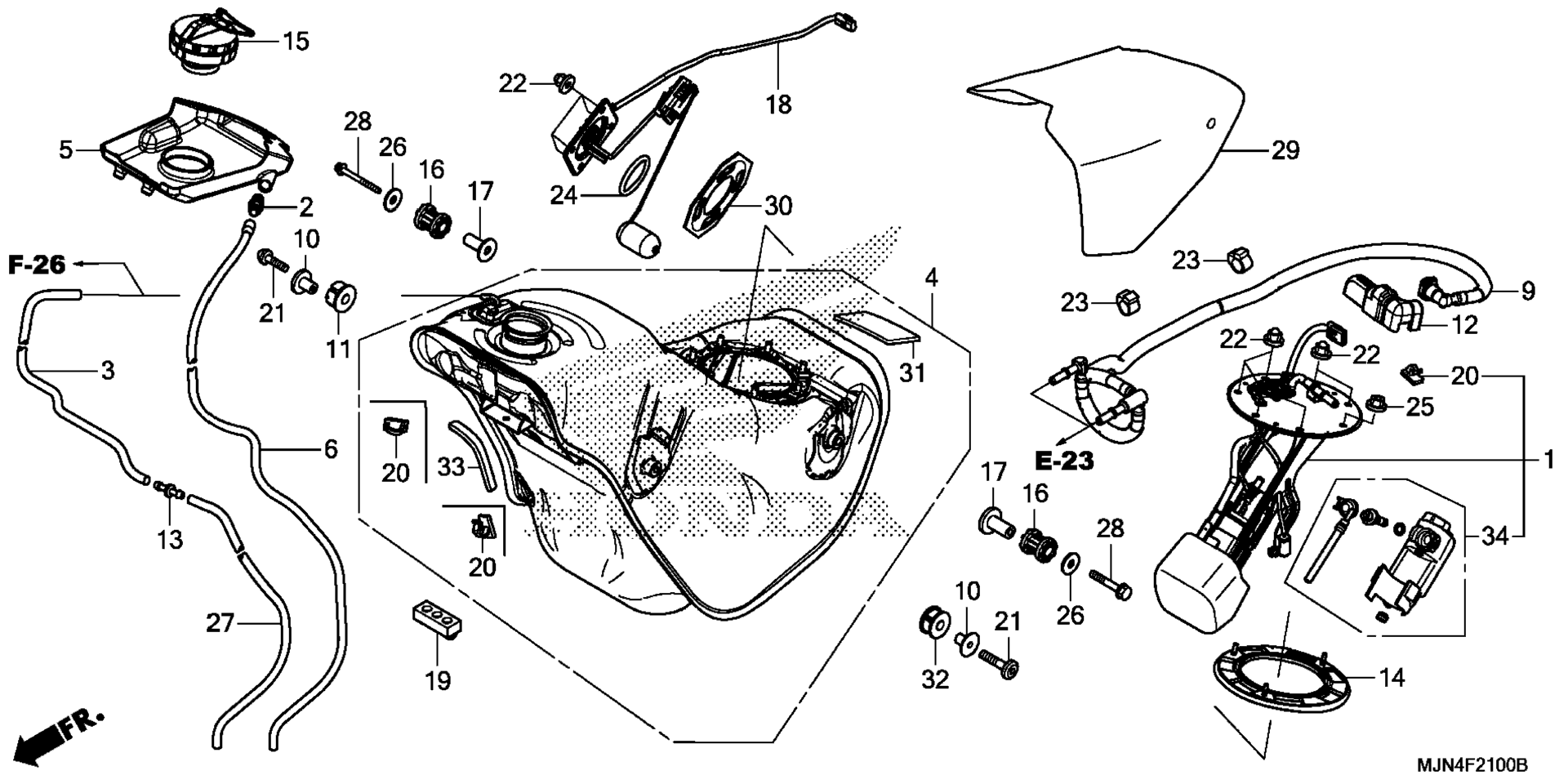

Схема топливного бака для CTX1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP SET, FUEL (MSDS) art. 16600-MJN-A02
По запросу
2
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
4
TANK SET, FUEL art. 17500-MJN-A00
По запросу
5
TRAY, FUEL TANK art. 17507-MJN-A00
По запросу
6
TUBE A, DRAIN art. 17508-MJN-A00
По запросу
9
HOSE, FUEL FEED art. 17528-MJN-A02
По запросу
10
COLLAR, FR. TANK SETTING art. 17535-MFL-000
По запросу
11
RUBBER, R. FR. TANK MOUNTING art. 17545-MFL-000
По запросу
12
COVER, CONNECTOR GUARD art. 17555-MJN-A01
По запросу
14
GASKET, BASE art. 17574-MCF-000
По запросу
15
CAP, FUEL FILLER art. 17670-MJN-A01
По запросу
16
RUBBER, MUFFLER MOUNTING art. 18421-KV3-950
По запросу
17
COLLAR, TANK MOUNT art. 18422-MJN-A00
По запросу
18
FUEL UNIT art. 37800-MJN-A01
По запросу
19
RUBBER B, SEAT SETTING art. 77205-286-000
По запросу
20
CLIP, HARNESS art. 83705-MZ7-300
По запросу
21
BOLT, SPECIAL (6X25) art. 90115-MAS-E00
По запросу
22
NUT, CAP (6MM) art. 90201-415-000
По запросу
23
CLIP, CABLE (15MM) art. 90690-GHB-651
По запросу
24
O-RING (39.5X5) art. 91305-MC7-000
По запросу
25
NUT, FLANGE (6MM) art. 94050-06080
По запросу
26
WASHER, PLAIN (8MM) art. 94103-08800
По запросу
28
BOLT, FLANGE (8X45) art. 95801-08045-00
По запросу
29
RUBBER, FUEL TANK art. 17425-MJN-A00
По запросу
30
SEAL, WATERPROOF art. 17426-MJN-A00
По запросу
31
TAPE, TANK PROTECTOR art. 17515-MEG-300
По запросу
32
RUBBER, L. FR. TANK MOUNTING art. 17533-MFL-000
По запросу
33
RUBBER, PROTECTOR art. 64121-MCJ-750
По запросу
33
TRIM, FUEL TANK art. 17523-MEA-670
По запросу
34
FILTER ASSY., FUEL art. 16730-MJN-A01
По запросу
