модель 2014 года
- Модель CTX1300
- Код модели CTX1300A AC

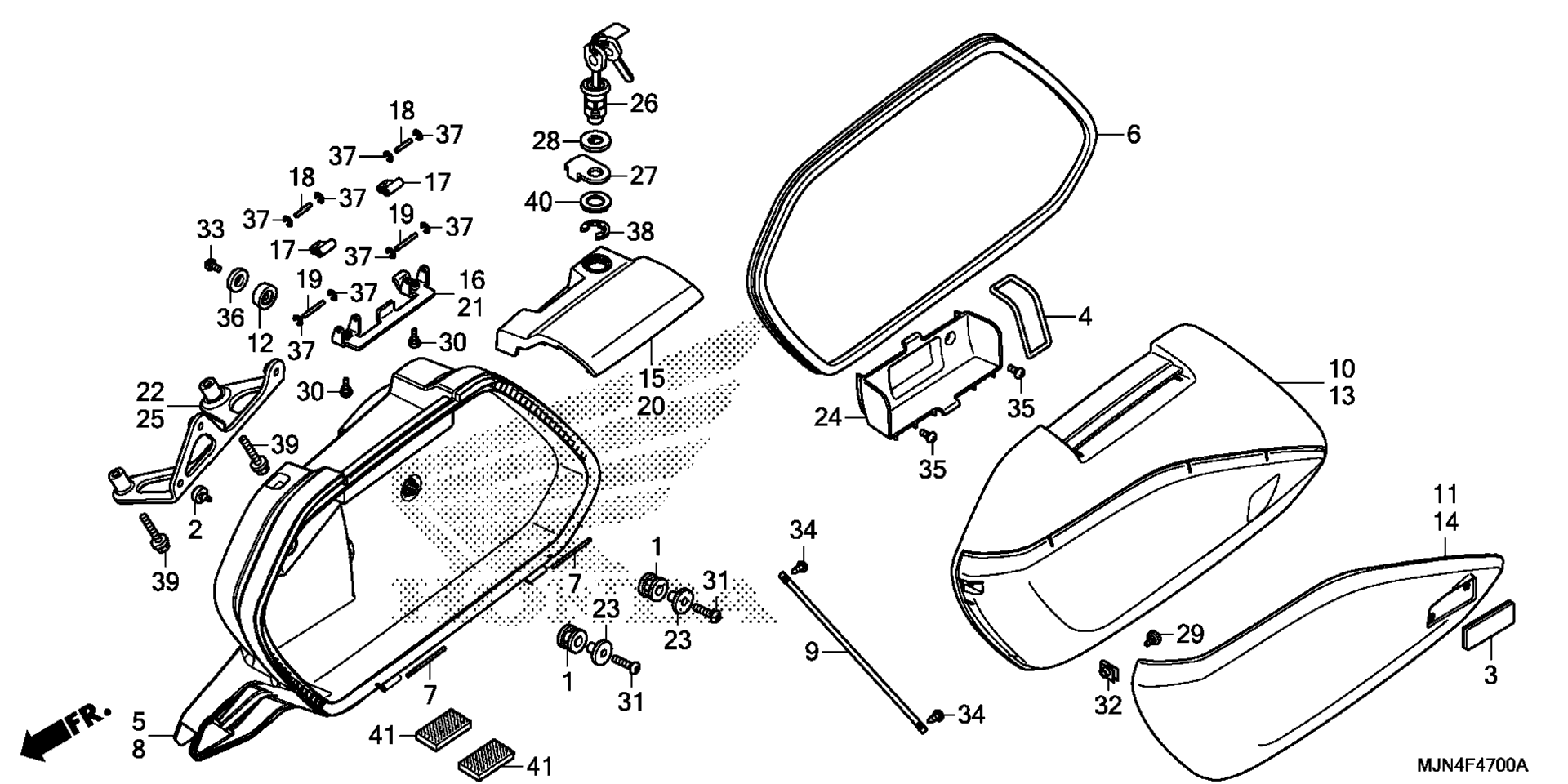

Схема кофр для CTX1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, L. FR. TANK MOUNTING art. 17533-MEL-000
По запросу
2
RUBBER, STOPPER art. 33707-HA0-000
По запросу
3
REFLECTOR, REFLEX art. 33741-MZ7-003
По запросу
4
BAND B, TOOL art. 50291-MCW-D00
По запросу
5
BASE, R. SADDLEBAG art. 81210-MJN-A00
По запросу
6
SEAL, SADDLEBAG art. 81220-MJN-A00
По запросу
7
PIN, HINGE art. 81230-MJN-A00
По запросу
8
BASE, L. SADDLEBAG art. 81260-MJN-A00
По запросу
9
BAND, LUGGAGE STOPPER art. 81280-MGS-D30
По запросу
10
LID, R. SADDLEBAG art. 81310-MJN-A00
По запросу
11
COVER, R. SADDLEBAG *NH463M* (DARKNESS BLACK METALLIC) art. 81320-MJN-A00ZC
По запросу
11
COVER, R. SADDLEBAG *PB388M* (ION BLUE METALLIC) art. 81320-MJN-A00ZB
По запросу
11
COVER, R. SADDLEBAG *R342C* (CANDY PROMINENCE RED) art. 81320-MJN-A00ZA
По запросу
12
CUSHION, SADDLEBAG art. 81327-MT3-000
По запросу
13
LID, L. SADDLEBAG art. 81360-MJN-A00
По запросу
14
COVER, L. SADDLEBAG *NH463M* (DARKNESS BLACK METALLIC) art. 81370-MJN-A00ZC
По запросу
14
COVER, L. SADDLEBAG *PB388M* (ION BLUE METALLIC) art. 81370-MJN-A00ZB
По запросу
14
COVER, L. SADDLEBAG *R342C* (CANDY PROMINENCE RED) art. 81370-MJN-A00ZA
По запросу
15
LEVER, R. SADDLEBAG art. 81410-MJN-A00
По запросу
16
BRACKET, R. LID LOCK art. 81420-MJN-A00
По запросу
17
LINK, LID LOCK art. 81430-MJN-A00
По запросу
18
SHAFT, LEVER art. 81435-MJN-A00
По запросу
19
SHAFT, LID LOCK art. 81440-MJN-A00
По запросу
20
LEVER, L. SADDLEBAG art. 81460-MJN-A00
По запросу
21
BRACKET, L. LID LOCK art. 81470-MJN-A00
По запросу
22
BRACKET, R. SADDLEBAG art. 81510-MJN-A00
По запросу
23
COLLAR, SADDLEBAG art. 81512-MJN-A00
По запросу
24
BOX, TOOL art. 81540-MJN-A00
По запросу
25
BRACKET, L. SADDLEBAG art. 81560-MJN-A00
По запросу
26
KEY, SADDLEBAG LOCK (WAVE) art. 81600-MJN-A02
По запросу
26
KEY, SADDLEBAG LOCK (WAVE) art. 81600-MJN-A01
По запросу
27
PLATE, CAM art. 81611-MJN-A01
По запросу
28
PLATE, SPRING art. 81612-MJN-A01
По запросу
29
SCREW, SPECIAL (5X11) art. 90114-MGE-000
По запросу
30
BOLT, SPECIAL (6MM) art. 90127-MCP-900
По запросу
31
BOLT, SOCKET (8X32) art. 90136-MBB-000
По запросу
32
NUT, CLIP (5MM) art. 90677-KAN-961
По запросу
33
SCREW, TAPPING (4X8) art. 93903-24180
По запросу
34
SCREW, TAPPING (4X12) art. 93903-24380
По запросу
35
SCREW, TAPPING (5X12) art. 93903-25280
По запросу
36
WASHER, PLAIN (4MM) art. 94103-04700
По запросу
37
E-RING (3MM) art. 94540-03010
По запросу
38
E-RING (7MM) art. 94540-07018
По запросу
39
BOLT, FLANGE (8X45) art. 95701-08045-07
По запросу
40
WASHER, PLAIN (10.2MM) art. 88514-HAC-003
По запросу
40
WASHER (10.2X18X0.8) art. 90502-MJN-A00
По запросу
41
TAPE, MAGIC (25X50) (FEMALE) art. 83643-355-300
По запросу
