модель 2014 года
- Модель CTX1300
- Код модели CTX1300A AC

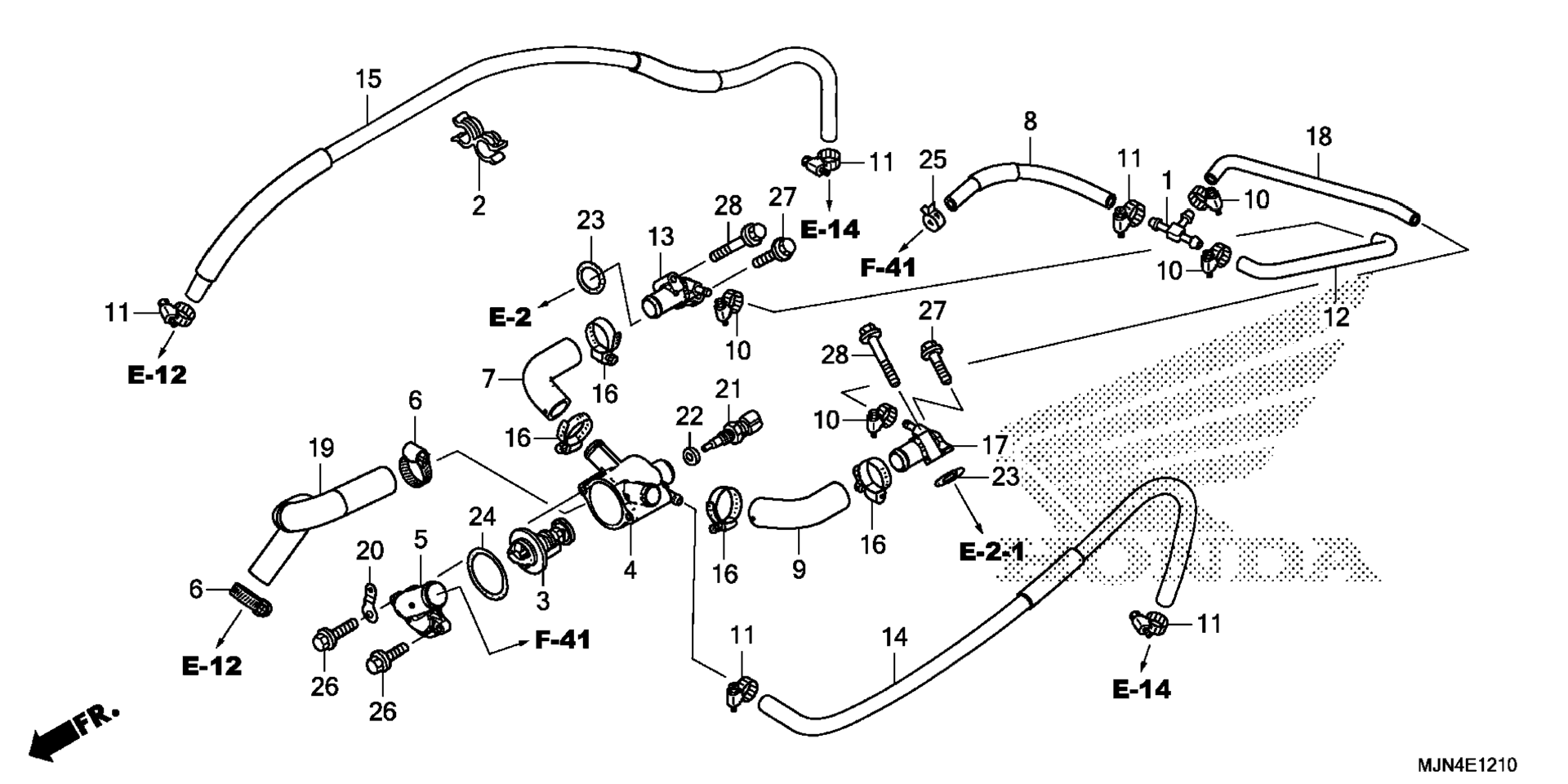

Схема системы охлаждения Pipe для CTX1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, FUEL TUBE art. 16961-MK7-000
По запросу
2
CLIP, TUBE art. 17450-KY7-740
По запросу
3
THERMOSTAT art. 19300-MBT-003
По запросу
4
CASE, THERMOSTAT art. 19310-MJN-A00
По запросу
5
COVER, THERMOSTAT art. 19315-MCS-010
По запросу
6
CLAMP, HOSE (25MM) art. 19504-KT7-751
По запросу
7
HOSE, R. WATER art. 19504-MCS-010
По запросу
8
HOSE A, WATER art. 19505-MJN-A00
По запросу
9
HOSE, L. WATER art. 19506-MCS-010
По запросу
10
CLAMP, RADIATOR HOSE art. 19507-MAT-000
По запросу
11
CLAMP, BREATHER HOSE art. 19507-MK4-620
По запросу
12
HOSE C, WATER art. 19508-MJN-A00
По запросу
13
JOINT, R. WATER art. 19510-MCS-000
По запросу
14
HOSE F, WATER art. 19512-MJN-A00
По запросу
15
HOSE E, WATER art. 19513-MJN-A00
По запросу
16
CLAMP, HOSE (22-29MM) art. 19517-ML7-691
По запросу
17
JOINT, L. WATER art. 19520-MCS-000
По запросу
18
HOSE B, WATER art. 19522-MJN-A00
По запросу
19
HOSE G, WATER art. 19528-MJN-A00
По запросу
20
CONNECTOR, GROUND art. 32152-MB3-000
По запросу
21
Датчик температуры Honda art. 37870-KRJ-901
По запросу
22
WASHER, SPECIAL (12MM) art. 90454-MC7-000
По запросу
23
O-RING (21.2X2.4) art. 91331-MCP-900
По запросу
24
O-RING (43.5X2) art. 91361-MCS-A10
По запросу
25
CLAMP, TUBE (D12.5) art. 95002-41250-08
По запросу
26
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
27
Болт 6х25 Honda art. 96001-06025-00
По запросу
28
BOLT, FLANGE (6X40) art. 96001-06040-00
По запросу
