модель 2012 года
- Модель XT250
- Код модели XT250 (XT250B)

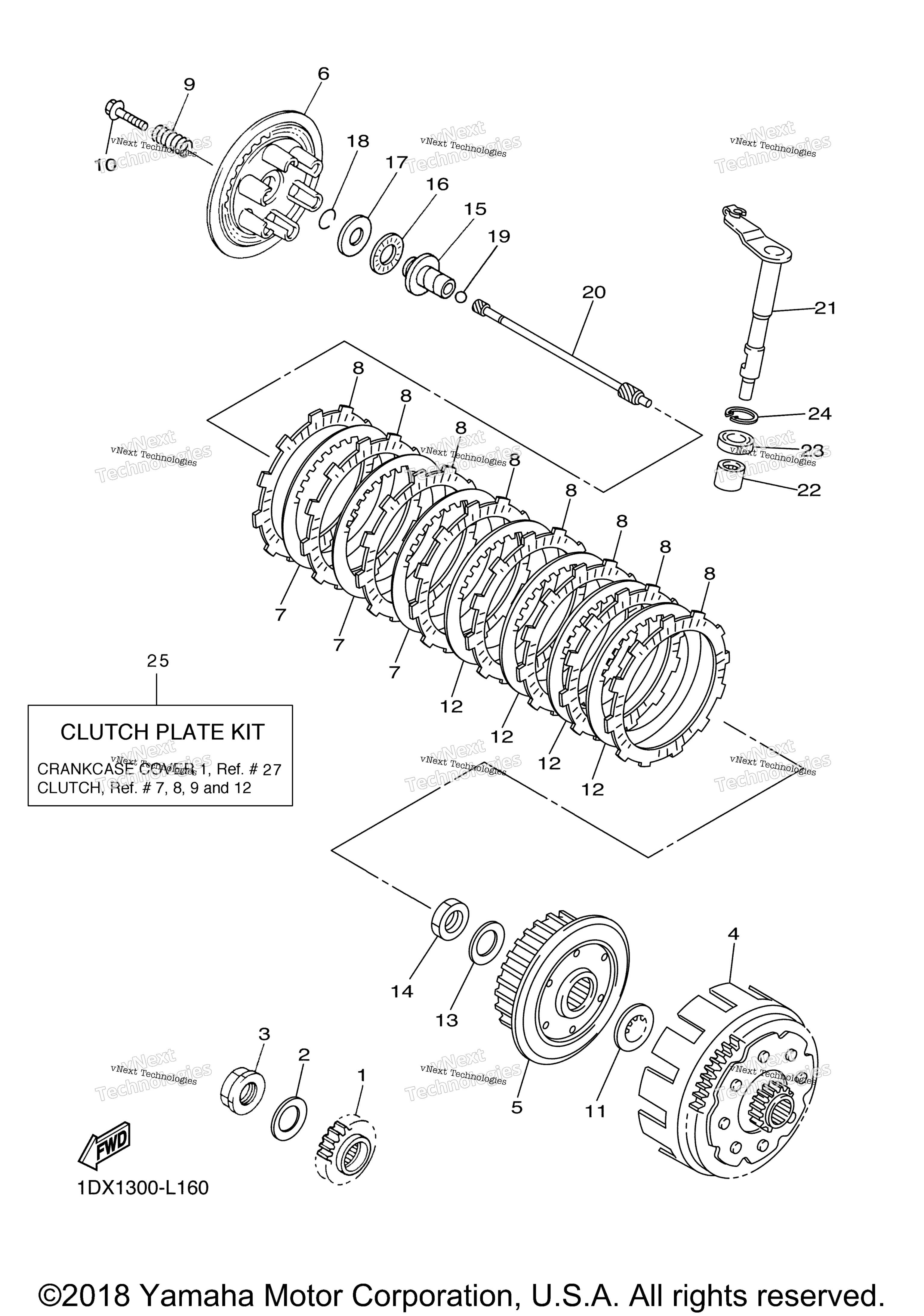

Схема сцепления для XT250 (XT250B)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive art. 2S2-16111-60-00
По запросу
2
Washer, Conical Spring art. 90208-25045-00
По запросу
3
Nut art. 90179-20009-00
По запросу
4
Primary Driven Gear Comp art. 5XD-16150-60-00
По запросу
5
Муфта сцепления Yamaha art. 5TA-16371-20-00
По запросу
6
Plate, Pressure 1 art. 5JG-16351-00-00
По запросу
7
Plate, Clutch 2 INCL. IN CLUTCH PLATE KIT art. 4X7-16325-10-00
По запросу
8
Диск сцепления Yamaha art. 5TA-16321-00-00
от 1 596 ₽
9
Spring, Compression INCL. IN CLUTCH PLATE KIT art. 90501-237L0-00
По запросу
10
Screw, With Washer art. 90159-06092-00
По запросу
11
Шайба сцепления Yamaha art. 5XD-16154-00-00
По запросу
12
Plate, Clutch 2 INCL. IN CLUTCH PLATE KIT art. 1TA-16325-10-00
По запросу
13
Washer, Conical Spring art. 90208-20008-00
По запросу
14
Гайка Yamaha art. 90170-20255-00
от 1 092 ₽
15
Rod, Push 1 art. 5JG-16356-00-00
По запросу
16
Подшипник игольчатый Yamaha art. 93340-21505-00
По запросу
17
Шайба Yamaha art. 90201-125L6-00
По запросу
18
Внешнее стопорное кольцо art. 93440-10085-00
По запросу
19
Шарик подшипника Yamaha art. 93511-32027-00
от 882 ₽
20
Rod, Push 2 art. 2S2-16357-01-00
По запросу
21
Push Lever Comp art. 5TJ-16381-20-00
По запросу
22
Bearing art. 93317-11287-00
По запросу
23
Сальник Yamaha art. 93102-12224-00
По запросу
24
Кольцо стопорное Yamaha art. 99009-20500-00
от 326 ₽
25
Clutch Plate Kit NOT SHOWN art. 5TJ-W0001G-00-00
По запросу
