модель 2012 года
- Модель XT250
- Код модели XT250 (XT250B)

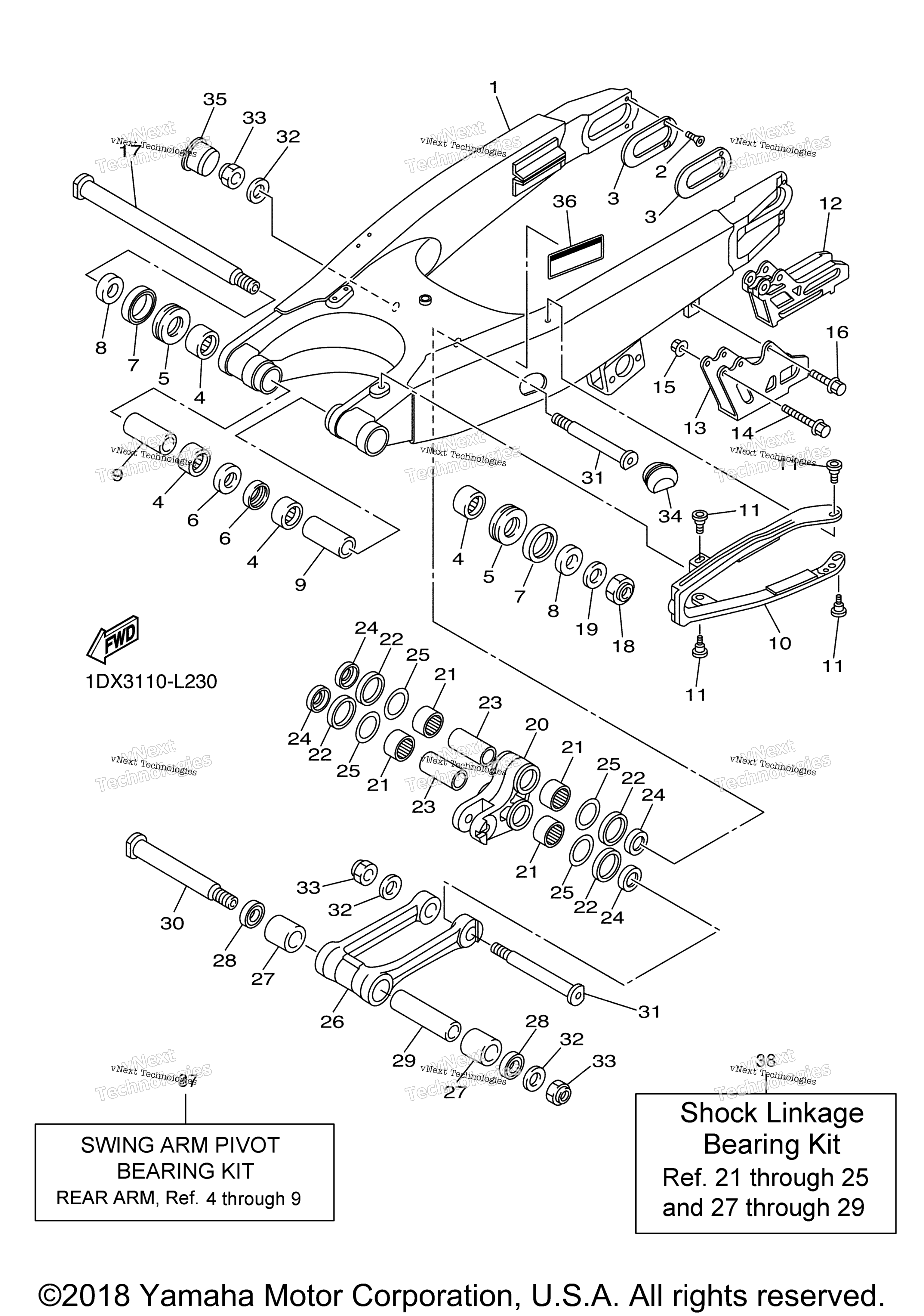

Схема заднего рычага подвески для XT250 (XT250B)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp art. 1C3-22110-90-00
По запросу
2
Screw, Countersunk art. 90151-04004-00
По запросу
3
Patch art. 1DX-22355-00-00
По запросу
4
Bearing INCL. IN SWING ARM PIVOT BEARING KIT art. 93317-22262-00
По запросу
5
Bearing INCL. IN SWING ARM PIVOT BEARING KIT art. 93342-22217-00
По запросу
6
Oil Seal INCL. IN SWING ARM PIVOT BEARING KIT art. 93106-22002-00
По запросу
7
Oil Seal INCL. IN SWING ARM PIVOT BEARING KIT art. 93109-28043-00
По запросу
8
Collar INCL. IN SWING ARM PIVOT BEARING KIT art. 90387-18012-00
По запросу
9
Collar INCL. IN SWING ARM PIVOT BEARING KIT art. 90387-18004-00
По запросу
10
Seal, Guard art. 2S2-22151-70-00
По запросу
11
Screw, 1 art. 1C3-22969-90-00
По запросу
12
Support, Chain art. 5UM-22199-E0-00
По запросу
13
Cover, Thrust 1 art. 2S2-22128-70-00
По запросу
14
Bolt, Flange art. 90105-06104-00
По запросу
15
Гайка Yamaha art. 95702-06500-00
По запросу
16
Bolt, Flange art. 90105-06105-00
По запросу
17
Shaft, Pivot art. 1C3-22141-10-00
По запросу
18
Nut, Self-Locking art. 90185-16002-00
По запросу
19
Washer, Plate art. 90201-16018-00
По запросу
20
Arm, Relay art. 5XC-2217A-90-00
По запросу
21
Подшипник Yamaha art. 93315-32166-00
от 2 762 ₽
22
Oil Seal INCL. IN SHOCK LINKAGE BEARING KIT art. 93109-25001-00
По запросу
23
Collar INCL. IN SHOCK LINKAGE BEARING KIT art. 90387-16025-00
По запросу
24
Washer INCL. IN SHOCK LINKAGE BEARING KIT art. 90209-16011-00
По запросу
25
Washer, Plate INCL. IN SHOCK LINKAGE BEARING KIT art. 90201-21014-00
По запросу
26
Rod, Connecting 1 art. 5XC-2217F-90-00
По запросу
27
Bearing INCL. IN SHOCK LINKAGE BEARING KIT art. 93315-32269-00
По запросу
28
Oil Seal INCL. IN SHOCK LINKAGE BEARING KIT art. 93109-22019-00
По запросу
29
Collar INCL. IN SHOCK LINKAGE BEARING KIT art. 90387-14009-00
По запросу
30
Shaft 1 art. 5XC-22121-91-00
По запросу
31
Shaft 2 art. 1C3-22122-00-00
По запросу
32
Washer, Plate art. 90201-14020-00
По запросу
33
Nut, Self-Locking art. 90185-14010-00
По запросу
34
Cover art. 1C3-2135F-00-00
По запросу
35
Cover 2 art. 1C3-2139R-00-00
По запросу
36
Label, Tire art. 3RV-21668-A1-00
По запросу
37
Swing Arm Pivot Bearing Kit art. 1HC-W002C-00-00
По запросу
38
Shock Linkage Bearing Kit art. 1HC-W002E-00-00
По запросу
