модель 2012 года
- Модель XT250
- Код модели XT250 (XT250B)

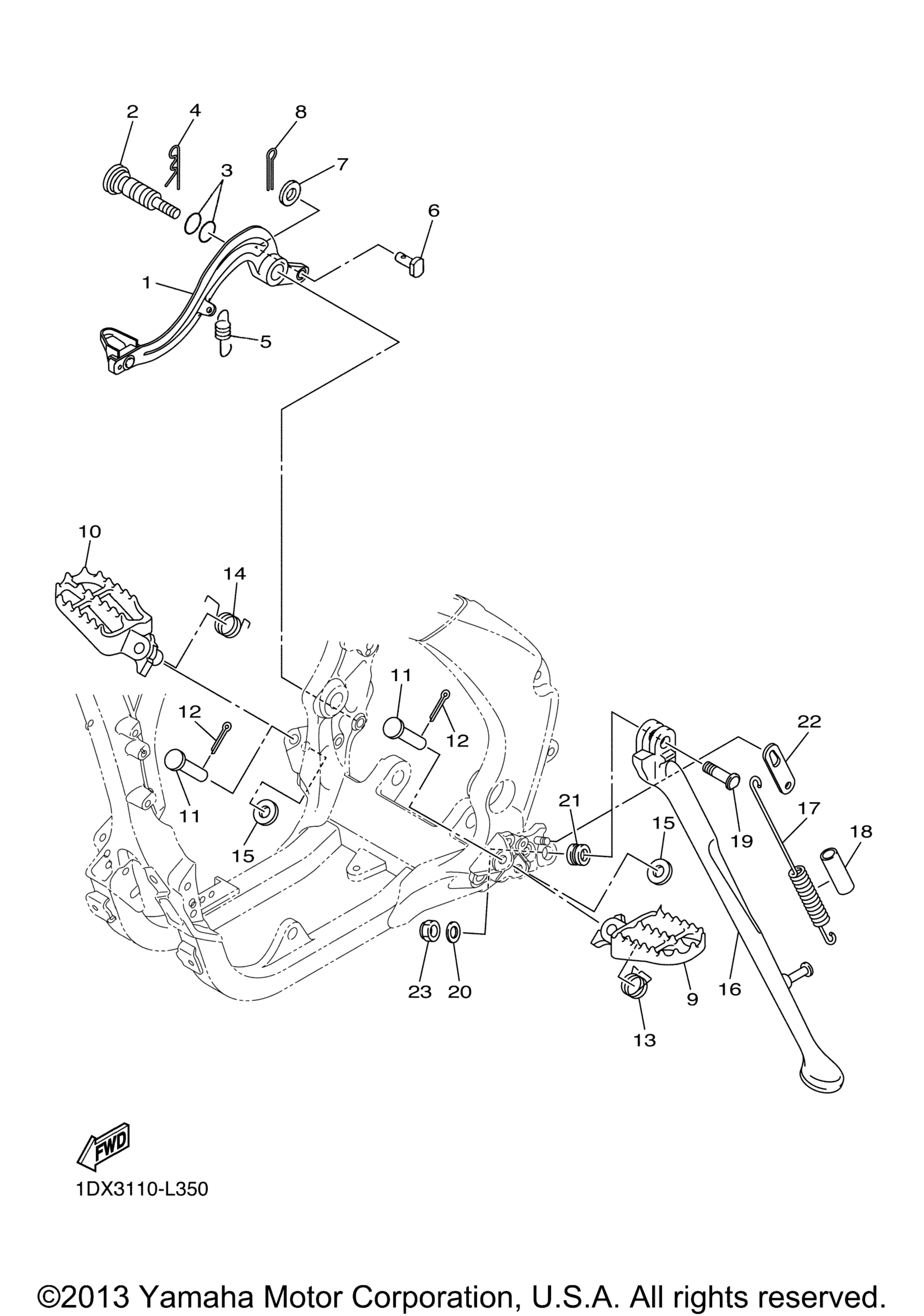

Схема подножки и подставки для XT250 (XT250B)
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 33D-27200-01-00
По запросу
2
Bolt art. 17D-27217-00-00
По запросу
3
.O-Ring art. 93210-11073-00
По запросу
4
Clip art. 90468-16001-00
По запросу
5
Spring, Tension art. 90506-16007-00
По запросу
6
Pin, Clevis art. 90240-08120-00
По запросу
7
Washer, Plate art. 90201-08044-00
По запросу
8
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
9
Footrest 1 art. 17D-27411-00-00
По запросу
10
Footrest 2 art. 17D-27421-00-00
По запросу
11
Pin, Clevis art. 90240-10005-00
По запросу
12
Шплинт Yamaha art. 91490-25020-00
По запросу
13
Spring, Torsion art. 90508-28015-00
По запросу
14
Spring, Torsion art. 90508-28018-00
По запросу
15
Washer, Plate art. 90201-10032-00
По запросу
16
Stand, Side art. 5UM-27311-E1-00
По запросу
17
Spring, Tension art. 90506-30005-00
По запросу
18
Hose (L70) art. 90445-212G3-00
По запросу
19
Bolt art. 90109-10026-00
По запросу
20
Washer, Plate art. 90201-10045-00
По запросу
21
Collar art. 90387-1003G-00
По запросу
22
Link, Side Stand art. 5UM-27315-E0-00
По запросу
23
Nut, Self-Locking art. 90185-10018-00
По запросу
