модель 2012 года
- Модель XT250
- Код модели XT250 (XT250B)

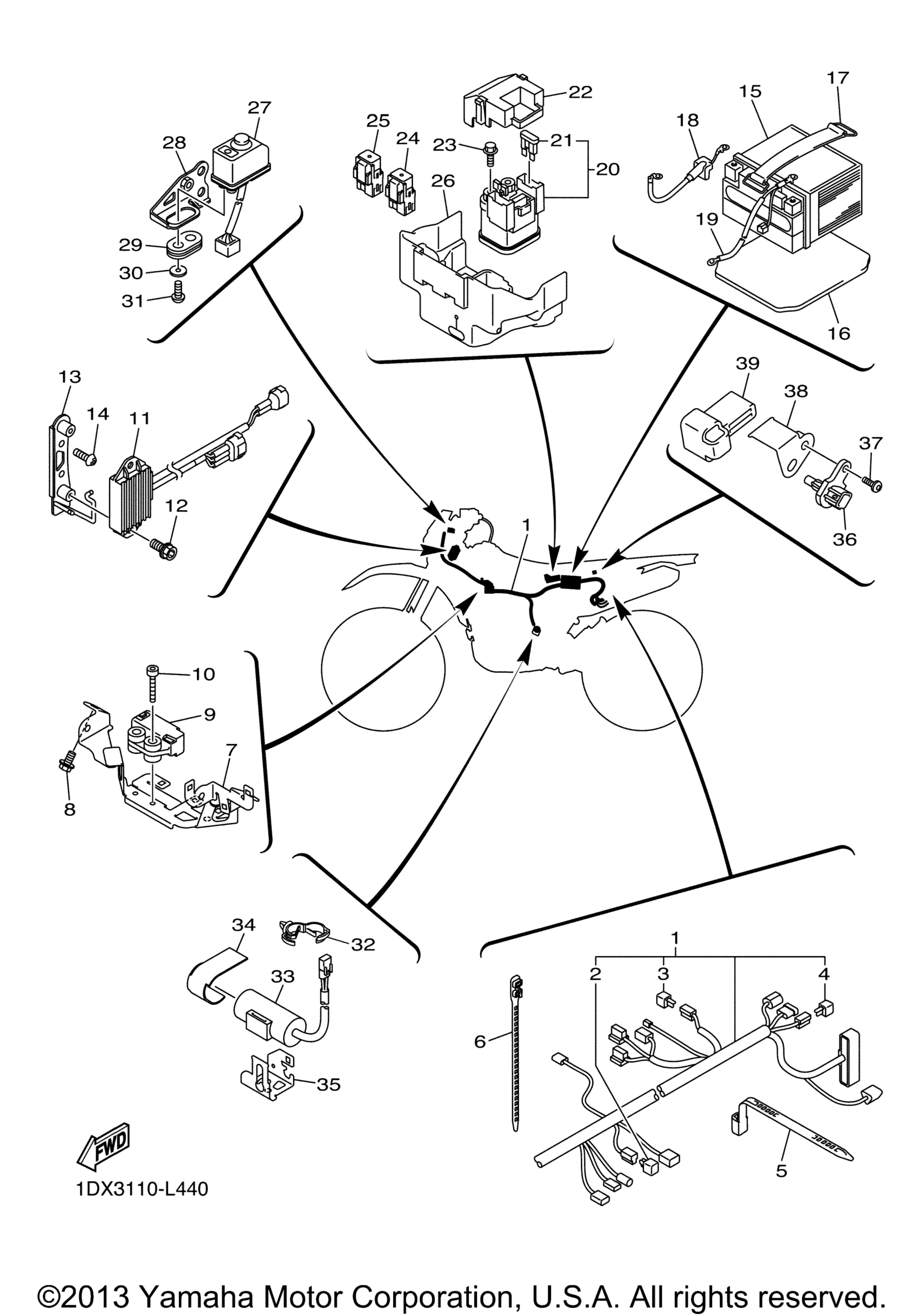

Схема электрооборудования 2 для XT250 (XT250B)
Схема
Детали
Номер
Наименование детали
Цена
1
Wire Harness Assy art. 1DX-82590-20-00
По запросу
2
. .Diode Assy art. 5TJ-81980-00-00
По запросу
3
Диод Yamaha art. 4WA-81980-00-00
По запросу
4
Диод электрический art. 3WP-81980-00-00
По запросу
5
Зажим art. 90464-15195-00
По запросу
6
Clamp art. 90464-45001-00
По запросу
7
Holder art. 1DX-85548-00-00
По запросу
8
Bolt, Flange art. 90105-06064-00
По запросу
9
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
10
Bolt, Hexagon Socket Head art. 91312-04020-00
По запросу
11
Rectifier & Regulator Assy art. 1DX-81960-00-00
По запросу
12
Bolt, Flange art. 90105-06110-00
По запросу
13
Stay, Regulator art. 1DX-87208-00-00
По запросу
14
Болт Yamaha art. 92012-06010-00
По запросу
15
Battery Assy (Ytz7s(F)) art. 5TJ-82100-01-00
По запросу
16
Damper art. 5UM-82176-E0-00
По запросу
17
Band, Battery art. 8CY-82131-00-00
По запросу
18
Wire, Plus Lead art. 1DX-82115-00-00
По запросу
19
Wire, Minus Lead art. 1DX-82116-00-00
По запросу
20
Starter Relay Assy (Rc19-102A) art. 1DX-81940-00-00
По запросу
21
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
22
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
23
Болт Yamaha art. 95022-06008-00
от 168 ₽
24
Relay Assy (5D1-00) art. 5D1-81950-00-00
По запросу
25
Relay Assy (5D1-00) art. 5D1-81950-00-00
По запросу
26
Holder, Relay art. 1DX-81952-00-00
По запросу
27
Main Switch Assy art. 1DX-82510-00-00
По запросу
28
Stay, Main Switch art. 1DX-82514-00-00
По запросу
29
Grommet art. 90480-01026-00
По запросу
30
Washer, Plate art. 90201-04030-00
По запросу
31
Screw, Pan Head art. 98580-04008-00
По запросу
32
Зажим-клипса Yamaha art. 90464-13249-00
от 578 ₽
33
Condenser, Smoothing art. 1DX-81965-10-00
По запросу
34
Insulator 1 art. 1DX-8253E-00-00
По запросу
35
Bracket, Condencer art. 1DX-81627-00-00
По запросу
36
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
37
Screw, Pan Head art. 98580-05014-00
от 368 ₽
38
Bracket art. 1DX-85542-00-00
По запросу
39
Band 1 art. 1DX-8A7M1-00-00
По запросу
