модель 2012 года
- Модель XT250
- Код модели XT250 (XT250B)

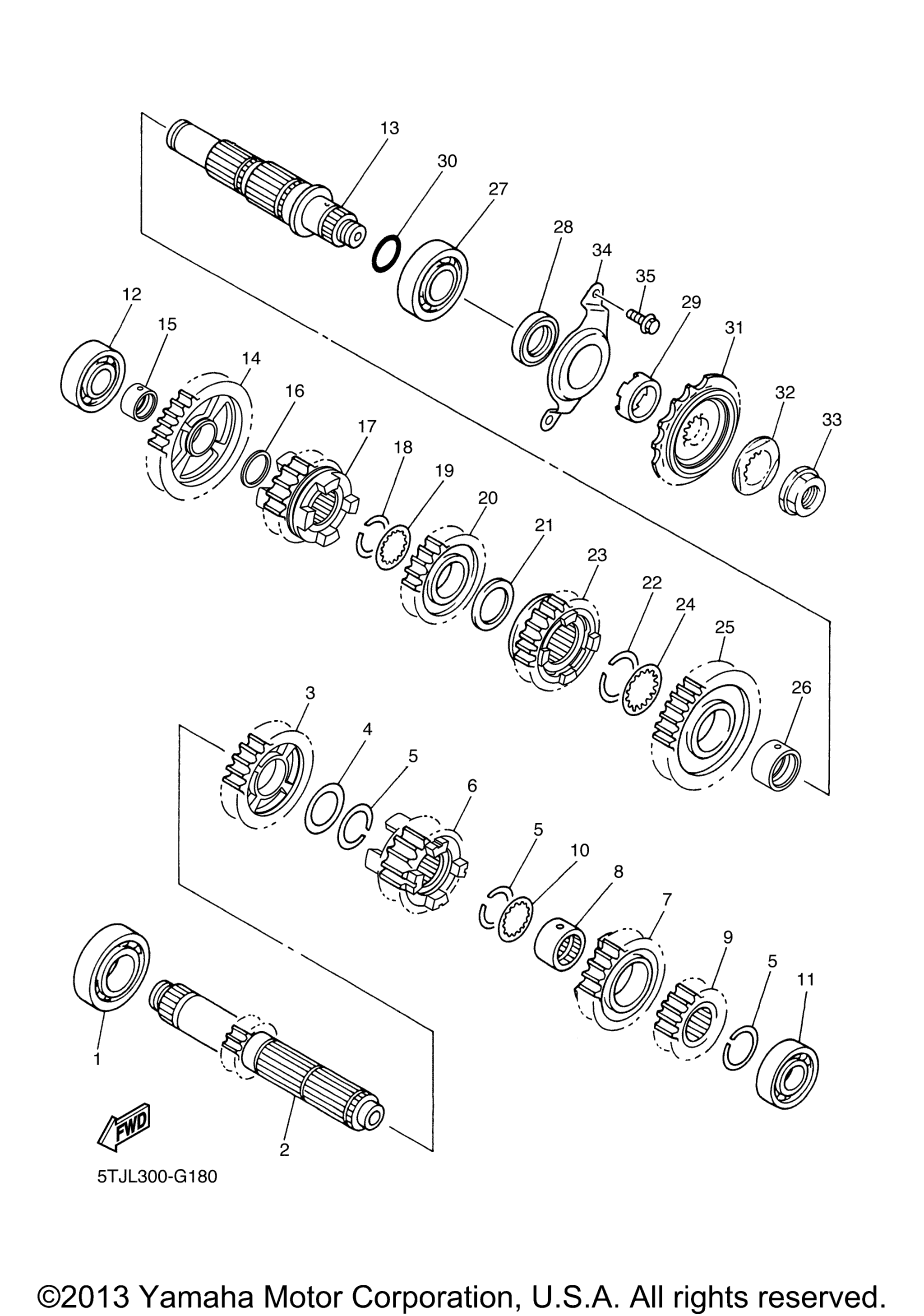

Схема трансмиссии для XT250 (XT250B)
Схема
Детали
Номер
Наименование детали
Цена
1
Подшипник Yamaha art. 93306-20532-00
от 500 ₽
2
Axle, Main (12T) art. 5TJ-17411-30-00
По запросу
3
Gear, 5Th Pinion (25T) art. 5TJ-17151-21-00
По запросу
4
Washer, Plate (T=1.0) art. 90201-253K0-00
По запросу
5
Стопорное кольцо Yamaha art. 93440-25084-00
от 525 ₽
6
Gear, 3Rd Pinion (16T) art. 5TJ-17131-20-00
По запросу
7
Gear, 4Th Pinion (20T) art. 5TJ-17141-20-00
По запросу
8
Collar art. 90387-21005-00
По запросу
9
Gear, 2Nd Pinion (15T) art. 5TJ-17121-30-00
По запросу
10
Шайба Yamaha art. 90209-21332-00
По запросу
11
Подшипник Yamaha art. 93306-00431-00
По запросу
12
Подшипник КПП Yamaha art. 93306-00426-00
По запросу
13
Drive Axle Assy art. 2S2-17402-00-00
По запросу
14
Gear, 1St Wheel (29T) art. 5TJ-17211-20-00
По запросу
15
Collar art. 90387-20028-00
По запросу
16
Washer, Plate art. 90201-203E7-00
По запросу
17
Gear, 5Th Wheel (21T) art. 5TJ-17251-20-00
По запросу
18
Стопорное кольцо Yamaha art. 93440-25084-00
от 525 ₽
19
Шайба Yamaha art. 90209-21332-00
По запросу
20
Gear, 3Rd Wheel (21T) art. B3J-17231-00-00
По запросу
21
Washer, Plate (T=1.0) art. 90201-253K0-00
По запросу
22
Circlip art. 93440-28062-00
По запросу
23
Gear, 4Th Wheel (21T) art. 5TJ-17241-20-00
По запросу
24
Washer art. 90209-26348-00
По запросу
25
Gear, 2Nd Wheel (26T) art. 5TJ-17221-30-00
По запросу
26
Collar art. 90387-28012-00
По запросу
27
Bearing art. 93306-205A5-00
По запросу
28
Сальник Yamaha art. 93102-32480-00
По запросу
29
Втулка Yamaha art. 90387-2513F-00
По запросу
30
Кольцо резиновое Yamaha art. 93210-22298-00
от 790 ₽
31
Sprocket, Drive (13T) art. 9383E-13233-00
По запросу
32
Шайба Yamaha art. 90215-21003-00
По запросу
33
Гайка Yamaha art. 90179-20001-00
от 1 701 ₽
34
Plate, Cover art. 2S2-17471-00-00
По запросу
35
Болт Yamaha art. 95022-06012-00
По запросу
