модель 2012 года
- Модель XT250
- Код модели XT250 (XT250B)

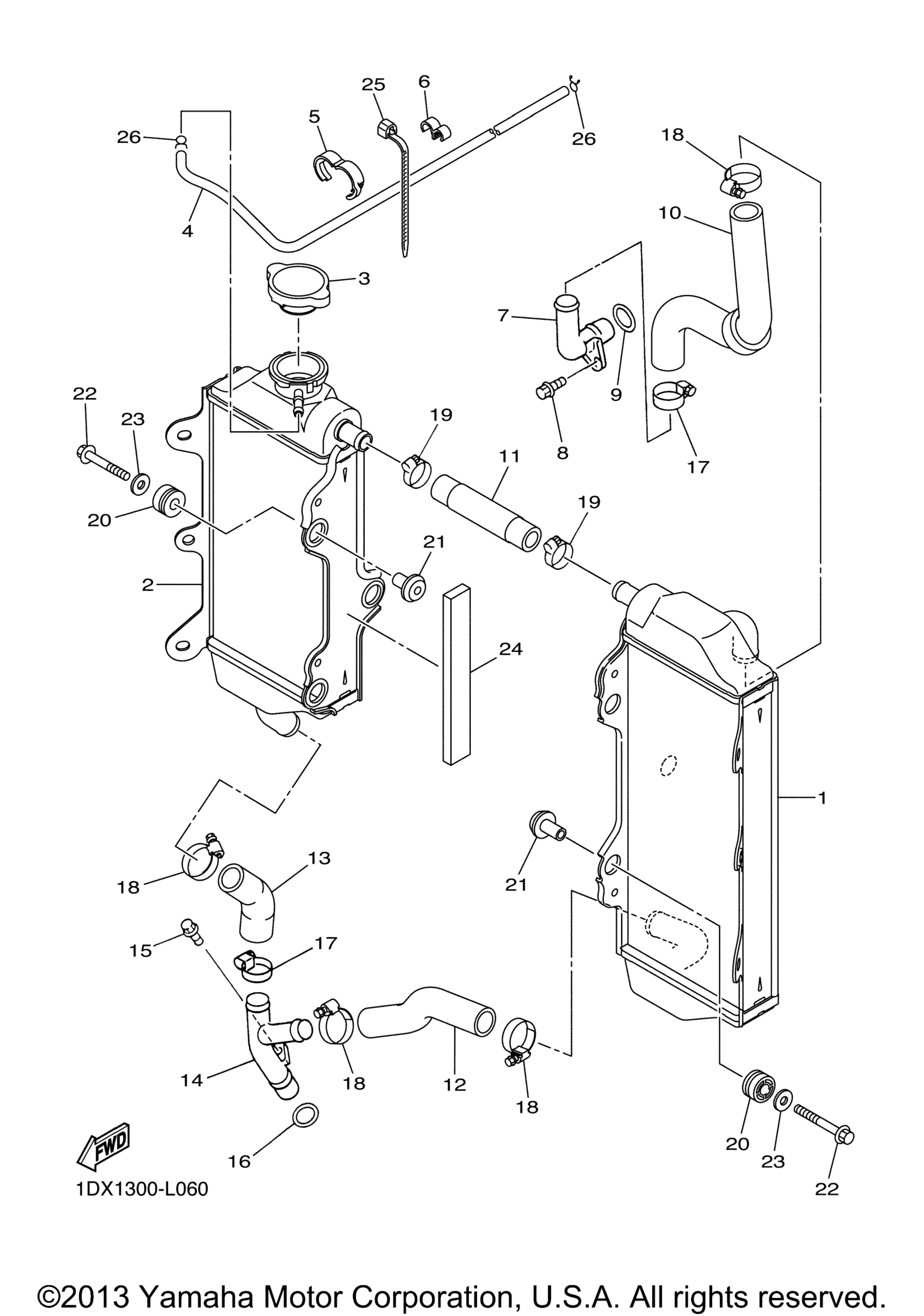

Схема шланга радиатора для XT250 (XT250B)
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Assy art. 1DX-1240A-00-00
По запросу
2
Radiator Comp art. 1DX-12461-00-00
По запросу
3
Cap, Radiator art. 5SL-12462-00-00
По запросу
4
Hose 5 art. 1DX-1244H-00-00
По запросу
5
Хомут Yamaha art. 90464-16001-00
По запросу
6
Clamp art. 90464-08002-00
По запросу
7
Pipe 1 art. 2S2-12481-00-00
По запросу
8
Болт Yamaha art. 91317-06012-00
По запросу
9
O-Ring INCL. IN BOTTOM END GASKET KIT art. 93210-16500-00
По запросу
10
Hose 1 art. 1DX-12576-00-00
По запросу
11
Hose 2 art. 1DX-12577-00-00
По запросу
12
Hose 3 art. 1DX-12578-00-00
По запросу
13
Hose 4 art. 1DX-12579-00-00
По запросу
14
Pipe 2 art. 2S2-12482-00-00
По запросу
15
Болт Yamaha art. 95022-06012-00
По запросу
16
O-Ring INCL. IN BOTTOM END GASKET KIT art. 93210-16500-00
По запросу
17
Hose Clamp Assy art. 90450-28001-00
По запросу
18
Hose Clamp Assy art. 90450-22M14-00
По запросу
19
Hose Clamp Assy art. 90450-18M09-00
По запросу
20
Втулка резиновая Yamaha art. 90480-15012-00
от 788 ₽
21
Collar art. 90387-06272-00
По запросу
22
Bolt, Flange art. 95022-06035-00
По запросу
23
Washer, Plate art. 90201-06571-00
По запросу
24
Damper, Locating 1 art. 4KB-24181-00-00
По запросу
25
Зажим art. 90464-15195-00
По запросу
26
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
