модель 2012 года
- Модель XT250
- Код модели XT250 (XT250B)

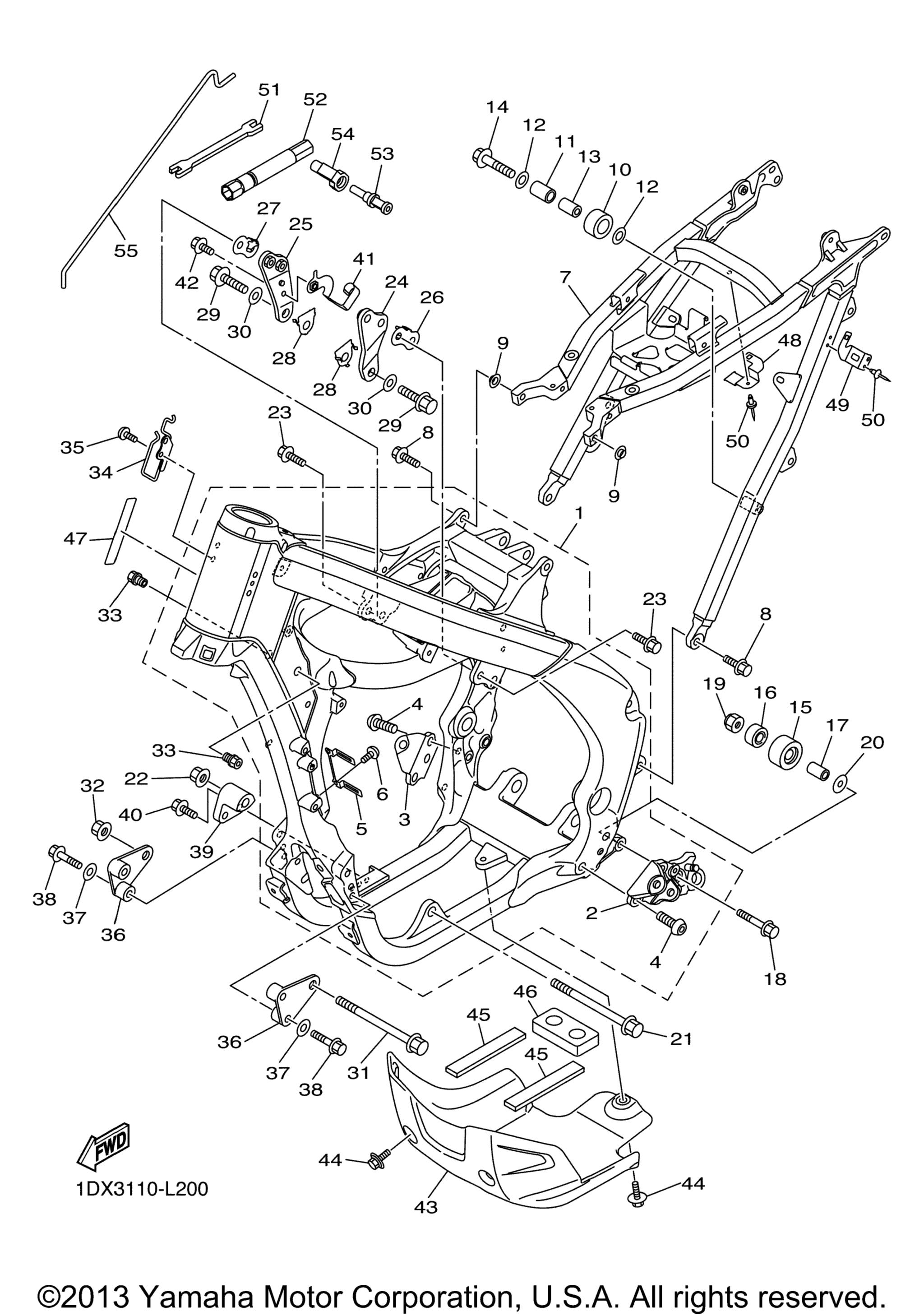

Схема рамы для XT250 (XT250B)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 1DX-21101-00-00
По запросу
2
. .Bracket, Footrest art. 1DX-21447-00-00
По запросу
3
. .Bracket, Footrest art. 17D-21448-00-00
По запросу
4
. .Screw art. 90149-10033-00
По запросу
5
. .Clamp, Wire Harness 1 art. 17D-21335-50-00
По запросу
6
. Bolt, Button Head art. 92012-05008-00
По запросу
7
Rear Frame Comp art. 1DX-21190-00-00
По запросу
8
Bolt, Flange art. 90105-08224-00
По запросу
9
Collar art. 90387-08096-00
По запросу
10
Tensioner art. 30X-22178-00-00
По запросу
11
Втулка ролика натяжителя приводной цепи Yamaha art. 4V4-22184-00-00
По запросу
12
Washer, Plate art. 90201-08045-00
По запросу
13
Collar art. 90387-08041-00
По запросу
14
Bolt, Flange art. 95024-08040-00
По запросу
15
Tensioner art. 3JD-22178-20-00
По запросу
16
Bearing art. 93300-60839-00
По запросу
17
Collar art. 90387-086N4-00
По запросу
18
Bolt, Flange art. 90105-08133-00
По запросу
19
Nut, Self-Locking art. 95617-08100-00
По запросу
20
Washer, Plate art. 90201-08043-00
По запросу
21
Bolt, Flange art. 90105-10214-00
По запросу
22
Nut art. 90179-10658-00
По запросу
23
Bolt, Flange art. 90105-08226-00
По запросу
24
Bracket, Rear Upper 1 art. 1DX-21425-00-00
По запросу
25
Bracket, Rear Upper 2 art. 1DX-21426-00-00
По запросу
26
Washer, Special art. 1DX-21515-00-00
По запросу
27
Washer, Special 2 art. 1DX-21516-00-00
По запросу
28
Washer, Special 1 art. 1DX-21615-00-00
По запросу
29
Bolt, Flange art. 95812-10025-00
По запросу
30
Washer, Plate art. 90201-10033-00
По запросу
31
Bolt, Flange art. 90105-10408-00
По запросу
32
Nut art. 90179-10658-00
По запросу
33
Nut art. 17D-21244-20-00
По запросу
34
Holder, Clutch Cable art. 1DX-21163-00-00
По запросу
35
Болт Yamaha art. 92012-06010-00
По запросу
36
Bracket, Front Lower 1 art. 1DX-21417-00-00
По запросу
37
Washer art. 92902-08200-00
По запросу
38
Bolt, Flange art. 90105-08229-00
По запросу
39
Bracket, Rear Lower 2 art. 1DX-21428-00-00
По запросу
40
Bolt, Flange art. 90105-08142-00
По запросу
41
Holder, Cable art. 1DX-21161-00-00
По запросу
42
Bolt, Flange art. 90105-06128-00
По запросу
43
Guard, Engine 1 art. 1DX-2147A-01-00
По запросу
44
Bolt, With Washer art. 90119-06146-00
По запросу
45
Damper, Plate art. 90520-02008-00
По запросу
46
Damper, Rubber 1 art. 1DX-21485-01-00
По запросу
47
Seal art. 5UM-21268-E0-00
По запросу
48
Stay 1 art. 1DX-2116A-00-00
По запросу
49
Cover 2 art. 1DX-2116E-00-00
По запросу
50
Rivet, Blind art. 90267-32146-00
По запросу
51
Wrench, Hexagon art. 5ET-28166-10-00
По запросу
52
Box, Spark Plug art. 5SL-2814F-00-00
По запросу
53
Cap art. 18P-2467E-00-00
По запросу
54
Case, Cap art. 18P-2464V-01-00
По запросу
55
Hook 1 art. 1DX-2814H-00-00
По запросу
