модель 2012 года
- Модель XT250
- Код модели XT250 (XT250B)

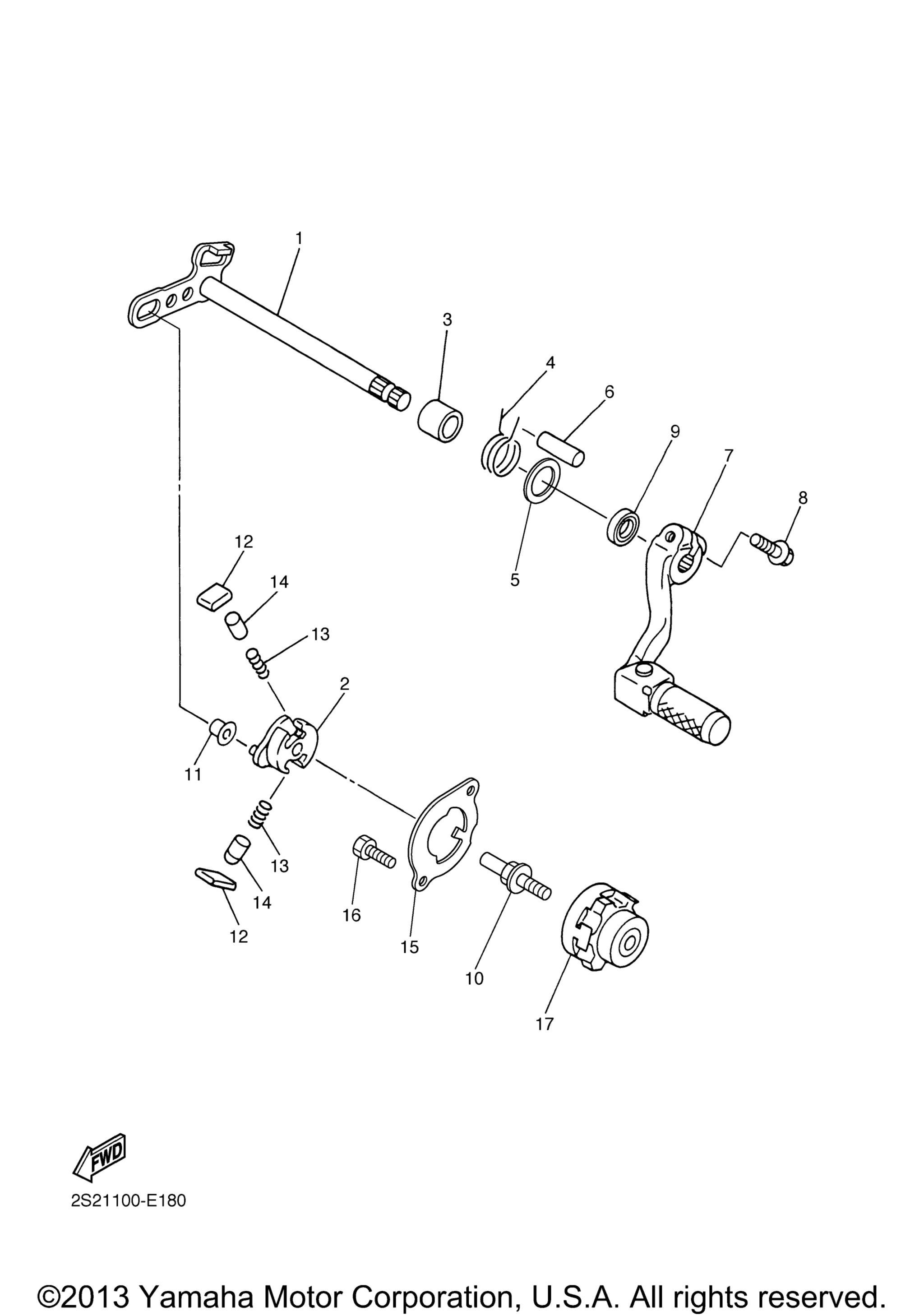

Схема вала переключения передач для XT250 (XT250B)
Схема
Детали
Номер
Наименование детали
Цена
1
Shift Shaft Assy art. 2S2-18101-10-00
По запросу
2
Собачка вала переключения КПП Yamaha art. 5MW-18122-01-00
По запросу
3
Collar art. 90387-12033-00
По запросу
4
Spring, Torsion art. 90508-29021-00
По запросу
5
Washer, Plate art. 90201-127E1-00
По запросу
6
Pin, Dowel art. 93608-33002-00
По запросу
7
Shift Pedal Assy art. 5XC-18110-00-00
По запросу
8
Bolt, Flange art. 90105-06127-00
По запросу
9
Сальник Yamaha art. 93102-12224-00
По запросу
10
Pin, Shift art. 3XJ-18173-10-00
По запросу
11
Roller, Shift Lever art. 3XJ-18178-00-00
По запросу
12
Pawl, Shifter art. 3XJ-18182-00-00
По запросу
13
Spring, Compression art. 90501-052G5-00
По запросу
14
Pin, Pawl art. 3XJ-18184-00-00
По запросу
15
Guide, Shift art. 5TJ-18172-00-00
По запросу
16
Болт Yamaha art. 90101-06042-00
от 221 ₽
17
Segment art. 2S2-18185-00-00
По запросу
