модель 2012 года
- Модель XT250
- Код модели XT250 (XT250B)

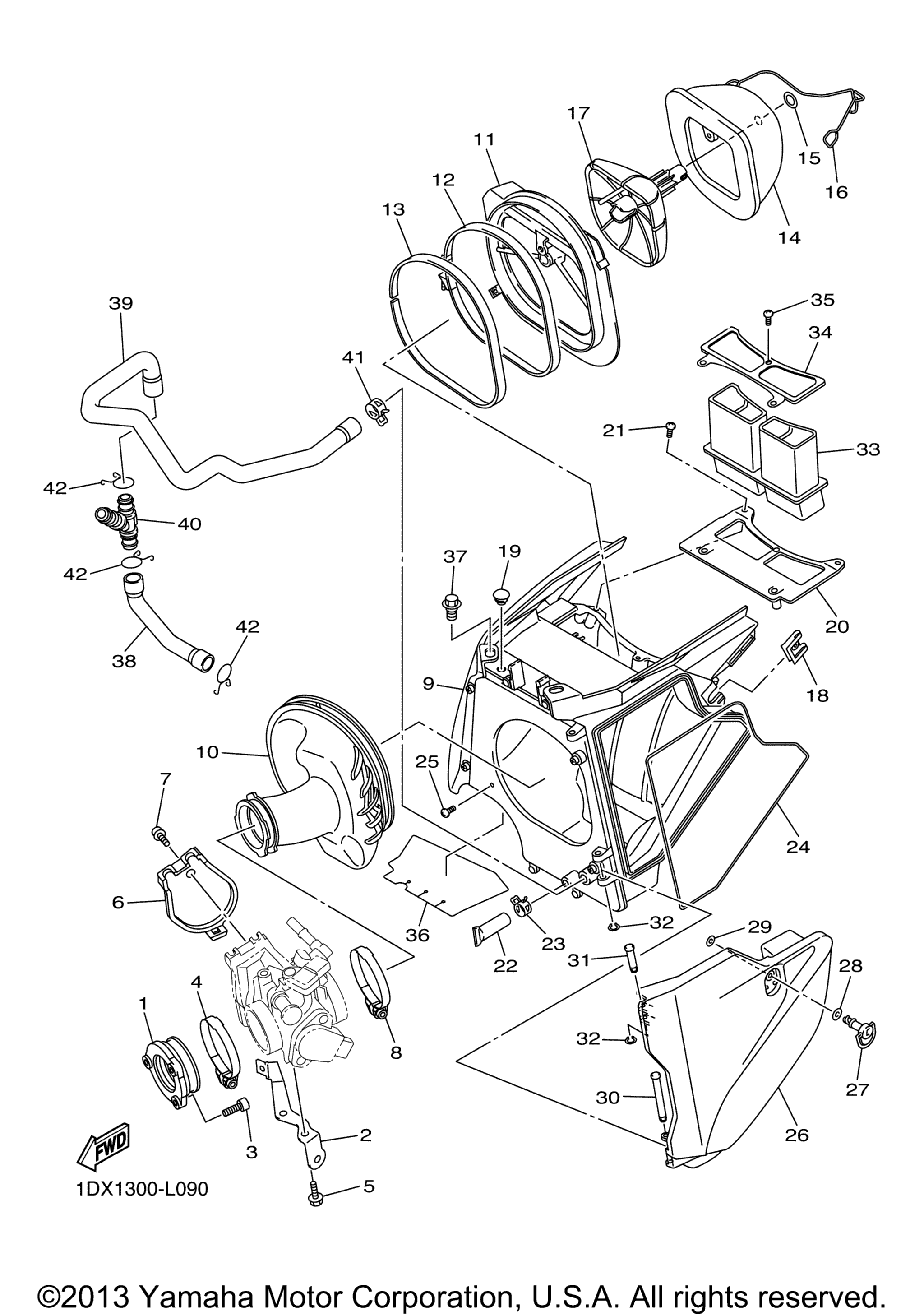

Схема впускной системы для XT250 (XT250B)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 3 art. 1DX-13597-00-00
По запросу
2
Bracket 1 art. 1DX-14291-00-00
По запросу
3
Болт Yamaha art. 91314-06020-00
от 263 ₽
4
Hose Clamp Assy art. 90450-58006-00
По запросу
5
Болт Yamaha art. 95022-06010-00
По запросу
6
Cover 1 art. 1DX-14293-00-00
По запросу
7
Bolt, Hexagon Socket Head art. 90110-05066-00
По запросу
8
Hose Clamp Assy art. 90450-58006-00
По запросу
9
Air Cleaner Case Assy art. 1DX-14401-00-00
По запросу
10
Joint, Air Cleaner 1 art. 1DX-14453-00-00
По запросу
11
Holder, Guide art. 5TJ-14459-01-00
По запросу
12
Band art. 5NY-14455-20-00
По запросу
13
Spacer art. 5NY-14442-00-00
По запросу
14
Element, Air Cleaner art. 5UM-14451-E1-00
По запросу
15
Washer art. 5TJ-14475-00-00
По запросу
16
Binder 1 art. 5UM-1441G-E0-00
По запросу
17
Guide art. 5TJ-14458-00-00
По запросу
18
Клипса пружинная Yamaha art. 4XV-2177L-01-00
от 788 ₽
19
Plug art. 90338-07043-00
По запросу
20
Duct art. 5UM-14437-E0-00
По запросу
21
Screw, Tapping art. 97780-50116-00
По запросу
22
Трубка сливная art. 5BF-1443E-00-00
По запросу
23
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
24
Seal art. 51Y-14462-00-00
По запросу
25
Screw, Tapping art. 97780-50116-00
По запросу
26
Cover, Cleaner Case 1 art. 1DX-1441A-00-00
По запросу
27
Фиксатор крепления капота Yamaha art. 3FV-28386-00-00
По запросу
28
Накладка art. 2TK-21757-00-00
По запросу
29
Washer, Special 1 art. 5TJ-21757-00-00
По запросу
30
Pin art. 90249-05005-00
По запросу
31
Pin art. 90249-05004-00
По запросу
32
.Circlip art. 99080-04600-00
По запросу
33
Duct art. 5UM-1443A-E0-00
По запросу
34
Cover 1 art. 5UM-14417-E0-00
По запросу
35
Screw, Tapping art. 97780-50116-00
По запросу
36
Insulator art. 1DX-14271-00-00
По запросу
37
Bolt art. 90109-06245-00
По запросу
38
Pipe, Breather 2 art. 1DX-11167-00-00
По запросу
39
Pipe, Breather 3 art. 1DX-11126-00-00
По запросу
40
Way 3 art. 90413-14001-00
По запросу
41
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
42
Clip art. 90467-160A4-00
По запросу
