модель 2012 года
- Модель XT250
- Код модели XT250 (XT250B)

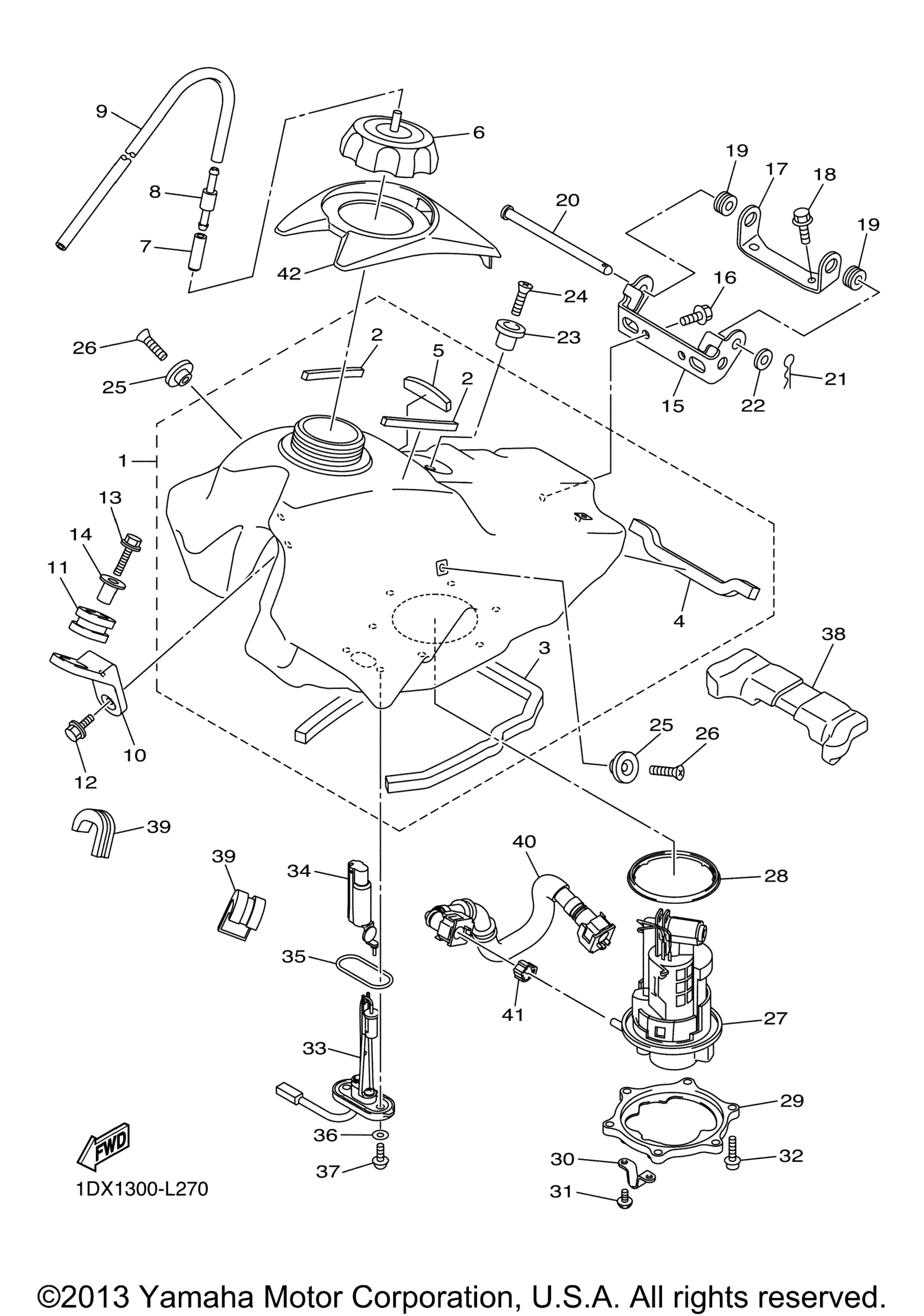

Схема топливного бака для XT250 (XT250B)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Assy art. 1DX-24100-10-00
По запросу
2
. Damper 2 art. 2C0-28227-00-00
По запросу
3
. .Damper, Plate art. 90520-10018-00
По запросу
4
. Damper, Plate 6 art. 2D1-2414R-00-00
По запросу
5
. .Damper, Seat art. 1DX-24724-00-00
По запросу
6
Cap Assy art. 5NY-24610-10-00
По запросу
7
Hose (L30) art. 90445-09027-00
По запросу
8
Pipe Joint Assy art. 3XJ-24380-00-00
По запросу
9
Hose art. 90445-092K1-00
По запросу
10
Holder, Damper art. 1DX-24144-00-00
По запросу
11
Grommet art. 90480-17008-00
По запросу
12
Bolt, Flange art. 90105-06107-00
По запросу
13
Bolt, Flange art. 90105-06111-00
По запросу
14
Washer, Special art. 3JD-24186-00-00
По запросу
15
Bracket, Canistor art. 33D-2419F-00-00
По запросу
16
Bolt, Flange art. 90105-06107-00
По запросу
17
Bracket, Fuel Tank 1 art. 1DX-24191-00-00
По запросу
18
.Bolt, Flange art. 90105-06066-00
По запросу
19
Grommet art. 90480-12025-00
По запросу
20
Pin, Clevis art. 90240-08007-00
По запросу
21
Clip art. 90468-16001-00
По запросу
22
Washer, Plate art. 90201-087F0-00
По запросу
23
Bracket, Seat art. 4EW-2412F-00-00
По запросу
24
Screw, Flat Head art. 98707-06025-00
По запросу
25
Bracket, Seat art. 17D-2412F-00-00
По запросу
26
Screw, Flat Head art. 98707-06020-00
По запросу
27
Fuel Pump Comp art. 33D-13907-02-00
По запросу
28
O-Ring art. 33D-24486-00-00
По запросу
29
Bracket, Fuel Pump art. 33D-24491-00-00
По запросу
30
Bracket, Fuel Tank 2 art. 33D-24192-00-00
По запросу
31
Screw, Binding art. 98907-05008-00
По запросу
32
Bolt, Hexagon Socket Head art. 90110-05058-00
По запросу
33
Sender Unit Assy, Fuel Meter art. 1DX-85752-01-00
По запросу
34
Cover art. 1DX-24474-00-00
По запросу
35
Gasket, Sender Unit art. 1DX-85753-00-00
По запросу
36
Washer, Plate art. 90202-05187-00
По запросу
37
Screw art. 90149-06108-00
По запросу
38
Damper, Locating 1 art. 17D-24181-50-00
По запросу
39
Damper, Locating 2 art. 1DX-24182-00-00
По запросу
40
Pipe, Fuel 1 art. 1DX-13971-03-00
По запросу
41
Clamp 1 art. 33D-24135-00-00
По запросу
42
Cover, Cap art. 1DX-2464E-00-00
По запросу
