модель 2012 года
- Модель XT250
- Код модели XT250 (XT250B)

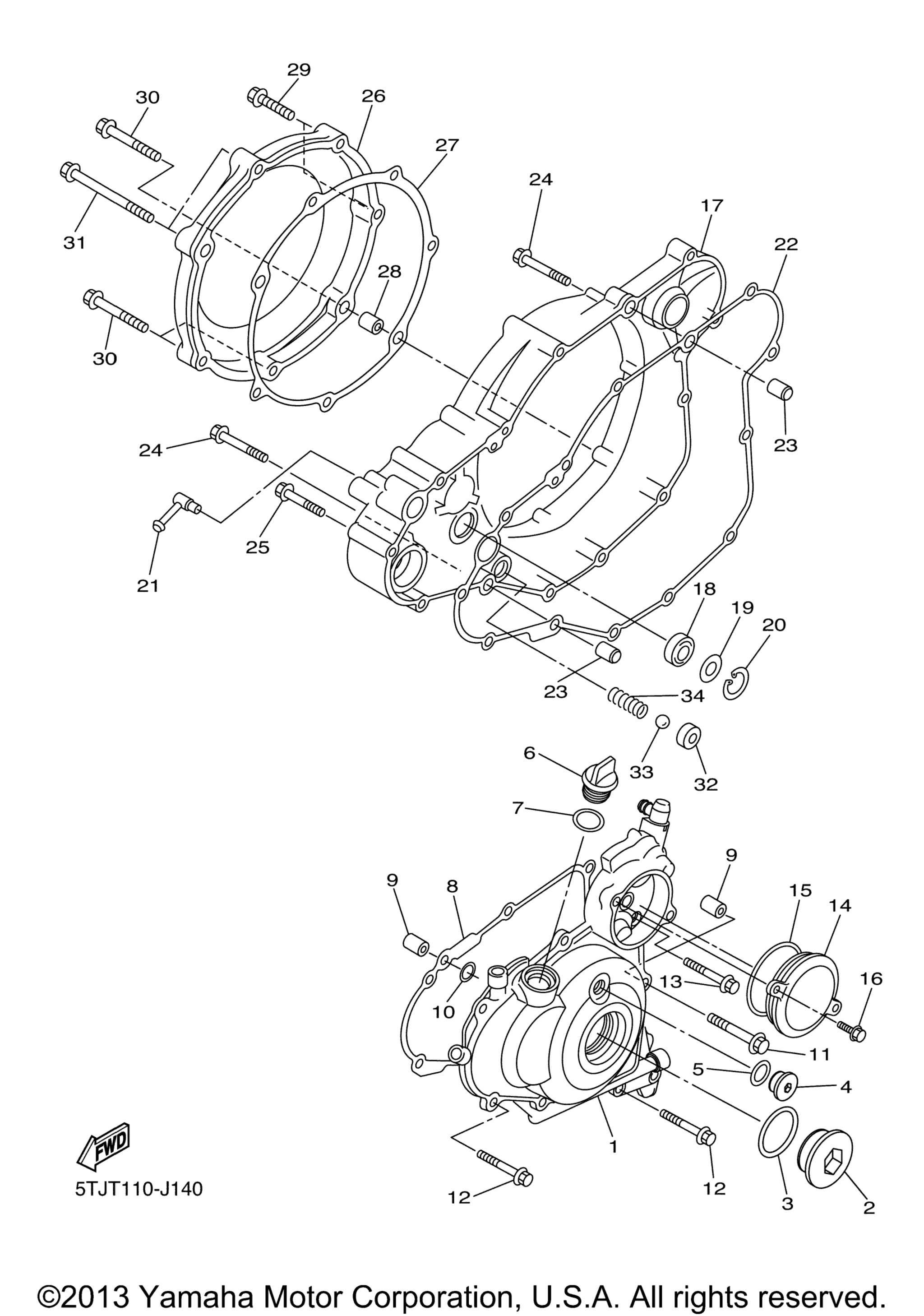

Схема крышки картера 1 для XT250 (XT250B)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 5TJ-15411-40-00
По запросу
2
Plug, Straight Screw art. 90340-27006-00
По запросу
3
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
4
Пробка контрольно-заливная Yamaha art. 90340-14011-00
По запросу
5
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
6
Plug, Oil art. 3Y1-15363-10-00
По запросу
7
Уплотнительное кольцо Yamaha art. 93210-19123-00
По запросу
8
Gasket, Crankcase Cover 1 INCL. IN BOTTOM END GASKET KIT art. 2S2-15451-00-00
По запросу
9
Палец Yamaha art. 91808-16023-00
По запросу
10
Кольцо резиновое Yamaha art. 93210-08003-00
По запросу
11
Болт Yamaha art. 95022-06040-00
По запросу
12
Болт Yamaha art. 95022-06030-00
от 221 ₽
13
Болт Yamaha art. 95022-06020-00
По запросу
14
Cover Assy 2 art. 5TJ-1549B-30-00
По запросу
15
O-Ring art. 93210-58346-00
По запросу
16
Болт Yamaha art. 95022-06016-00
По запросу
17
Cover, Crankcase 3 art. 1DX-15431-00-00
По запросу
18
Сальник Yamaha art. 93101-14164-00
от 1 092 ₽
19
Washer, Plate (T=1.0) art. 90201-15701-00
По запросу
20
Circlip art. 99009-22500-00
По запросу
21
Pipe, Breather art. 5XC-15373-00-00
По запросу
22
Прокладка крыши картера Yamaha art. 2S2-15462-10-00
от 2 100 ₽
23
Pin, Dowel art. 91812-16001-00
По запросу
24
Болт Yamaha art. 95022-06040-00
По запросу
25
Болт Yamaha art. 95022-06030-00
от 221 ₽
26
Cover, Generator art. 5TA-15415-30-00
По запросу
27
Прокладка крышки сцепления Yamaha art. 5TA-15453-00-00
По запросу
28
Палец Yamaha art. 91808-16023-00
По запросу
29
Болт Yamaha art. 95022-06030-00
от 221 ₽
30
Болт Yamaha art. 95022-06040-00
По запросу
31
Bolt, Flange art. 95022-06080-00
По запросу
32
Втулка Yamaha art. 583-13113-00-00
По запросу
33
Шарик подшипника Yamaha art. 93503-08007-00
от 473 ₽
34
Spring, Compression art. 90501-043E0-00
По запросу
