модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2005F7FCAUSR)

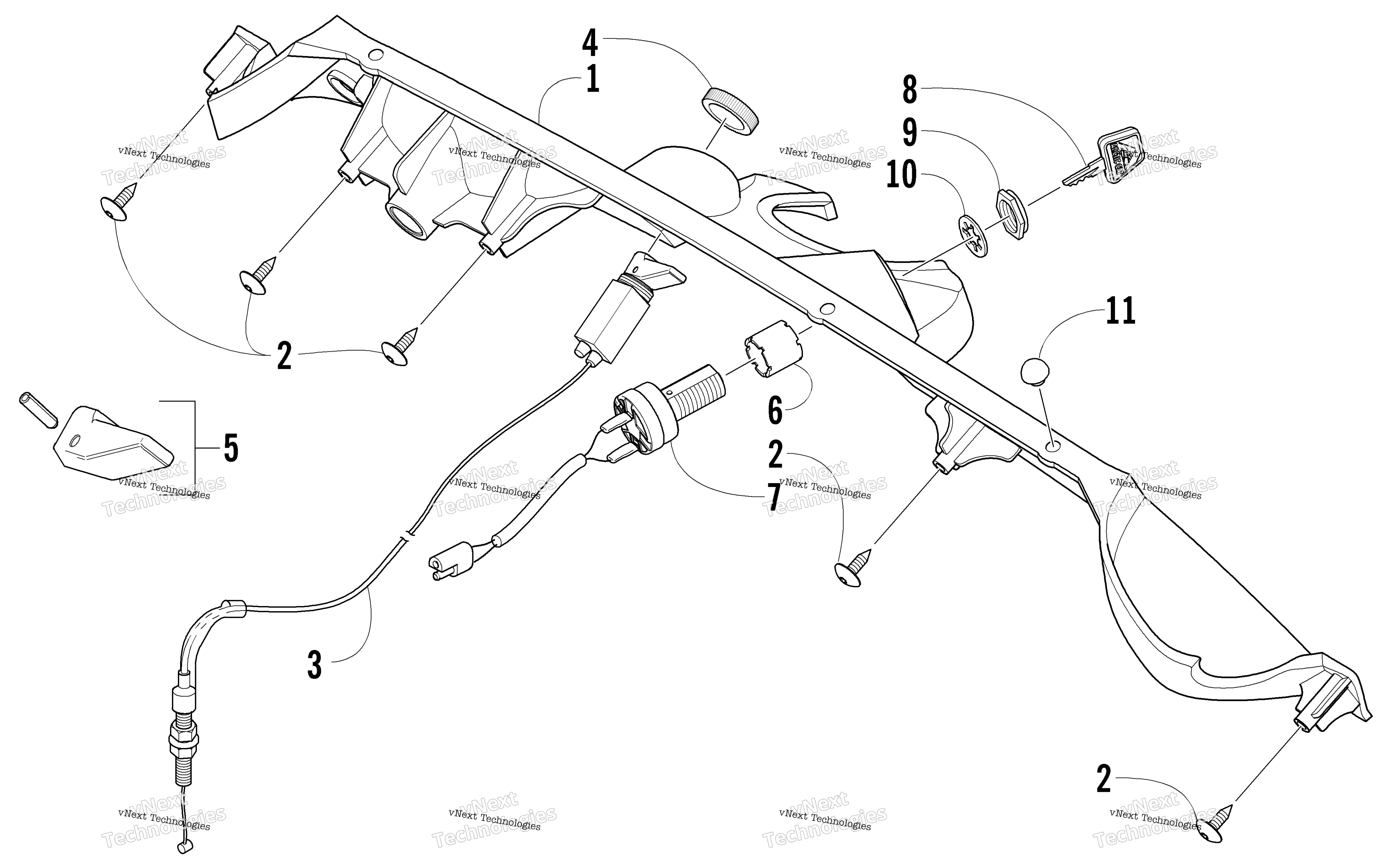

Схема консоли And Switch Assembly для FIRECAT 700 RED (S2005F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Console art. 3606-214
По запросу
2
Винт-саморез Arctic Cat art. 1623-129
По запросу
3
Cable, Choke (inc. 4-5) art. 0687-157
По запросу
4
Nut, Choke art. 0687-132
По запросу
5
Choke Lever Kit art. 1639-835
По запросу
6
Spacer art. 0609-450
По запросу
7
Замок зажигания art. 0609-728
от 6 279 ₽
9
Гайка Arctic Cat art. 0609-113
от 221 ₽
10
Washer art. 0123-899
По запросу
11
Bumper, Molded art. 1612-287
По запросу
Другие схемы модели
Консоль And Switch Assembly
