модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2005F7FCAUSR)

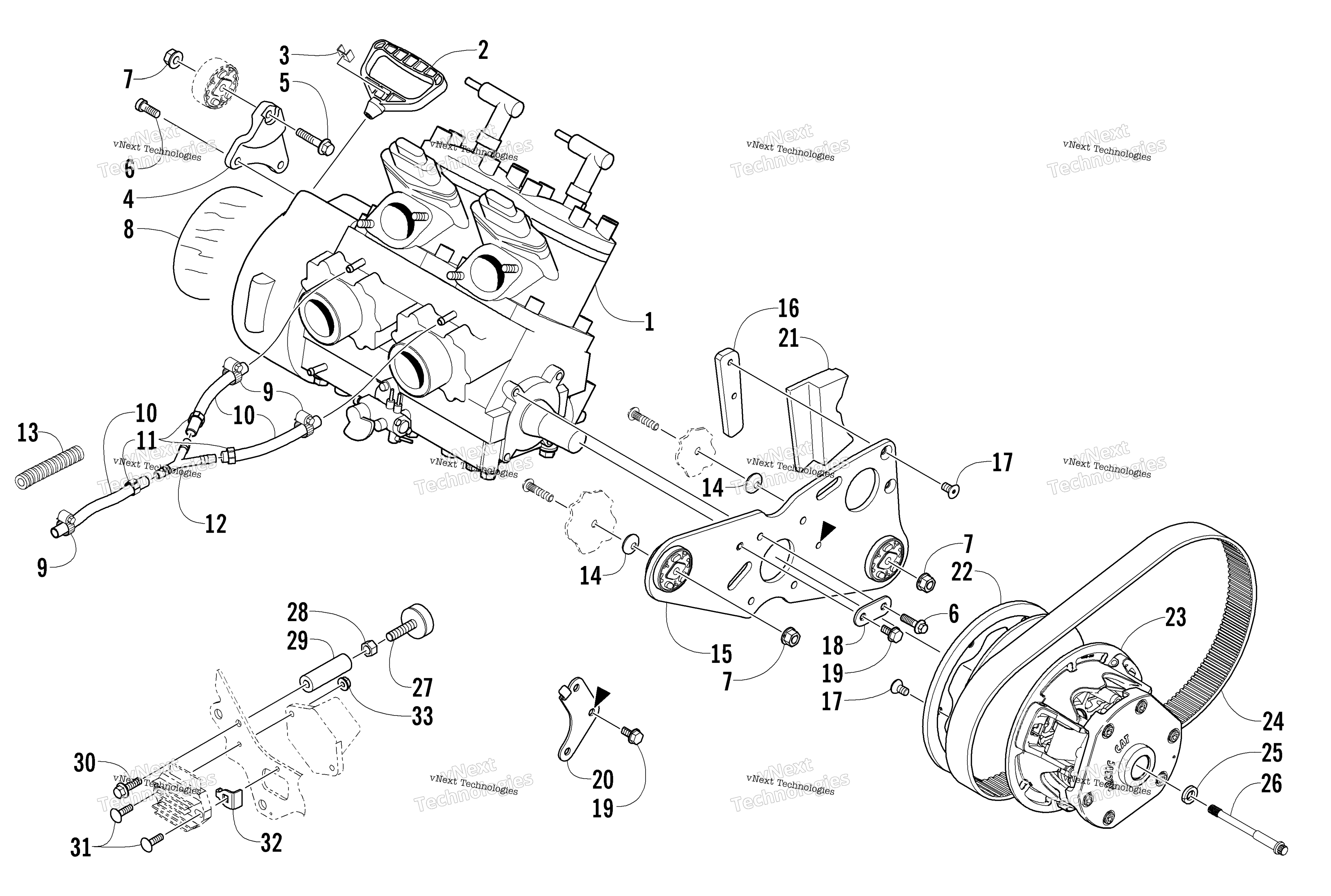

Схема двигателя And Related Parts для FIRECAT 700 RED (S2005F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AE70L3 art. 0662-387
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Bracket, Engine Mounting - Right art. 0608-388
По запросу
5
Screw, Cap art. 8020-136
По запросу
6
Болт Arctic Cat art. 8408-820
от 110 ₽
7
Гайка Arctic Cat art. 8047-426
По запросу
8
Foil, Protective art. 1670-328
По запросу
9
Clamp, Hose art. 0623-373
По запросу
10
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
11
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
12
Y-Fitting art. 1670-596
По запросу
13
Conduit, Flexible - 5 ft art. 0619-776
По запросу
14
Washer, Spring art. 0623-987
По запросу
15
Bracket, Engine Mounting - Left (inc. 16 and two No. 17) art. 0708-430
По запросу
16
Spacer, Torque Bumper art. 0608-430
По запросу
17
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
18
Plate, Reinforcement art. 0608-407
По запросу
19
Screw, Self-Tapping art. 0623-765
По запросу
20
Plate, Reinforcement art. 0608-397
По запросу
21
Bumper, Torque art. 0608-431
По запросу
22
Кольцо демпфер ведущего вариатора Arctic Cat art. 0645-410
от 9 377 ₽
23
Ведущий вариатор Arctic Cat art. 0746-435
от 29 000 ₽
24
Belt, Drive art. 0627-034
По запросу
25
Washer, High Collar art. 0623-210
По запросу
26
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
27
Bumper, Torque art. 0608-396
По запросу
28
Гайка Arctic Cat art. 8042-486
от 263 ₽
29
Tube, Torque Bumper art. 0608-394
По запросу
30
Screw, Cap art. 8020-220
По запросу
31
Bolt, Carriage art. 8011-044
По запросу
32
Bracket, Mounting - Regulator art. 3606-276
По запросу
33
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
