модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2005F7FCAUSR)

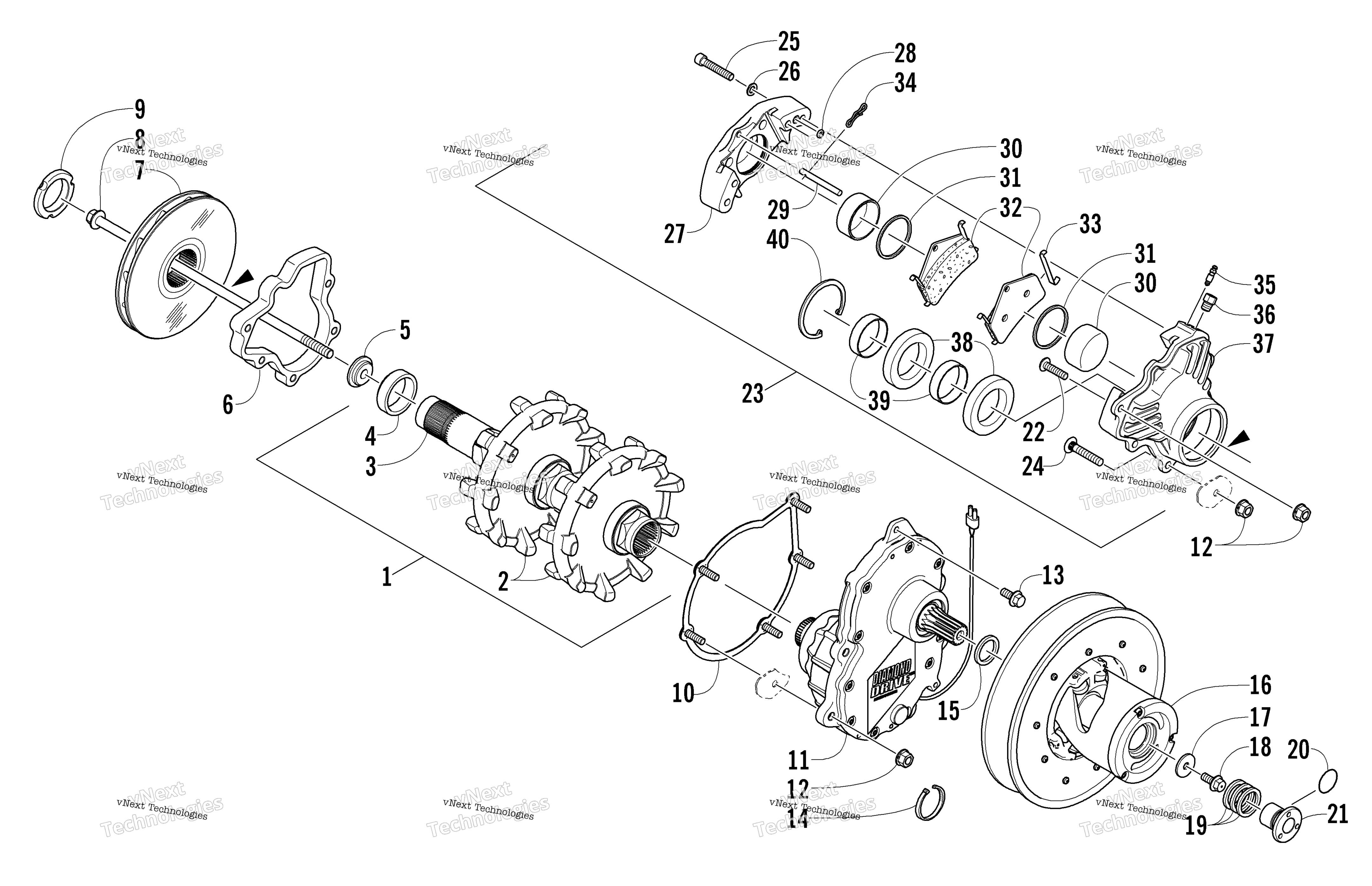

Схема привода Train Shafts And Brake Assemblies для FIRECAT 700 RED (S2005F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Drive Assembly (inc. 2-4) art. 0728-131
По запросу
2
Звездочка привода гусеницы Arctic Cat art. 1602-783
По запросу
3
Driveshaft art. 1602-759
По запросу
4
Collar art. 1602-315
По запросу
5
Insert, Driveshaft art. 1602-791
По запросу
6
Spacer, Brake Caliper art. 1602-480
По запросу
7
Диск тормозной Arctic Cat art. 1602-656
от 25 410 ₽
8
Screw, Cap art. 1623-378
По запросу
9
Nut, Retaining art. 1602-355
По запросу
10
Plate, Mounting - Gearcase art. 0702-529
По запросу
11
Gearcase, Drive - Assembly - 65T/55T 5P art. 0702-792
По запросу
12
Гайка Arctic Cat art. 8047-426
По запросу
13
Screw, Cap art. 8020-131
По запросу
14
Зажим Arctic Cat art. 0123-788
По запросу
15
Washer, Shim (.060 in.) art. 0648-443
По запросу
15
Washer, Shim (.030 in.) art. 0648-442
По запросу
16
KIT,DRIVEN CLUTCH art. 0726-254
По запросу
17
Washer art. 1623-072
По запросу
18
Screw, Cap art. 1623-275
По запросу
19
Шайба Arctic Cat art. 0648-716
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
19
Шайба Arctic Cat art. 0648-715
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
19
Шайба регулировочная ведомого вариатора Arctic Cat art. 0648-714
от 368 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
20
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
21
Adjuster, Sheave art. 0648-440
По запросу
22
Screw, Machine art. 8017-676
По запросу
23
Caliper, Brake - Assembly (inc. 24-40) art. 0702-655
По запросу
24
Bolt, Carriage art. 1623-359
По запросу
25
Screw, Cap art. 1602-671
По запросу
26
WASHER-HYD BRAKE art. 0402-165
По запросу
28
O-Ring, Housing art. 0602-729
По запросу
29
Pin, Retaining - Brake Pad art. 1602-464
По запросу
30
Piston art. 1602-461
По запросу
31
O-Ring art. 1602-669
По запросу
32
Колодки тормозные Arctic Cat art. 0702-563
от 1 831 ₽
33
Clip, Anti-Rattle art. 1602-466
По запросу
34
Clip, Hairpin art. 1602-467
По запросу
35
Fitting, Bleed art. 1602-458
По запросу
36
Fitting, Adapter - 1/8 NPT/DBL Flare art. 0602-590
По запросу
38
Подшипник приводного вала 45 х 68 мм Arctic Cat art. 2602-131
от 10 868 ₽
39
Втулка приводного вала Arctic Cat art. 1602-463
от 4 085 ₽
40
Стопорное кольцо Arctic Cat art. 1602-456
от 3 476 ₽
Другие схемы модели
Привод Train Shafts And Brake Assemblies
