модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2005F7FCAUSR)

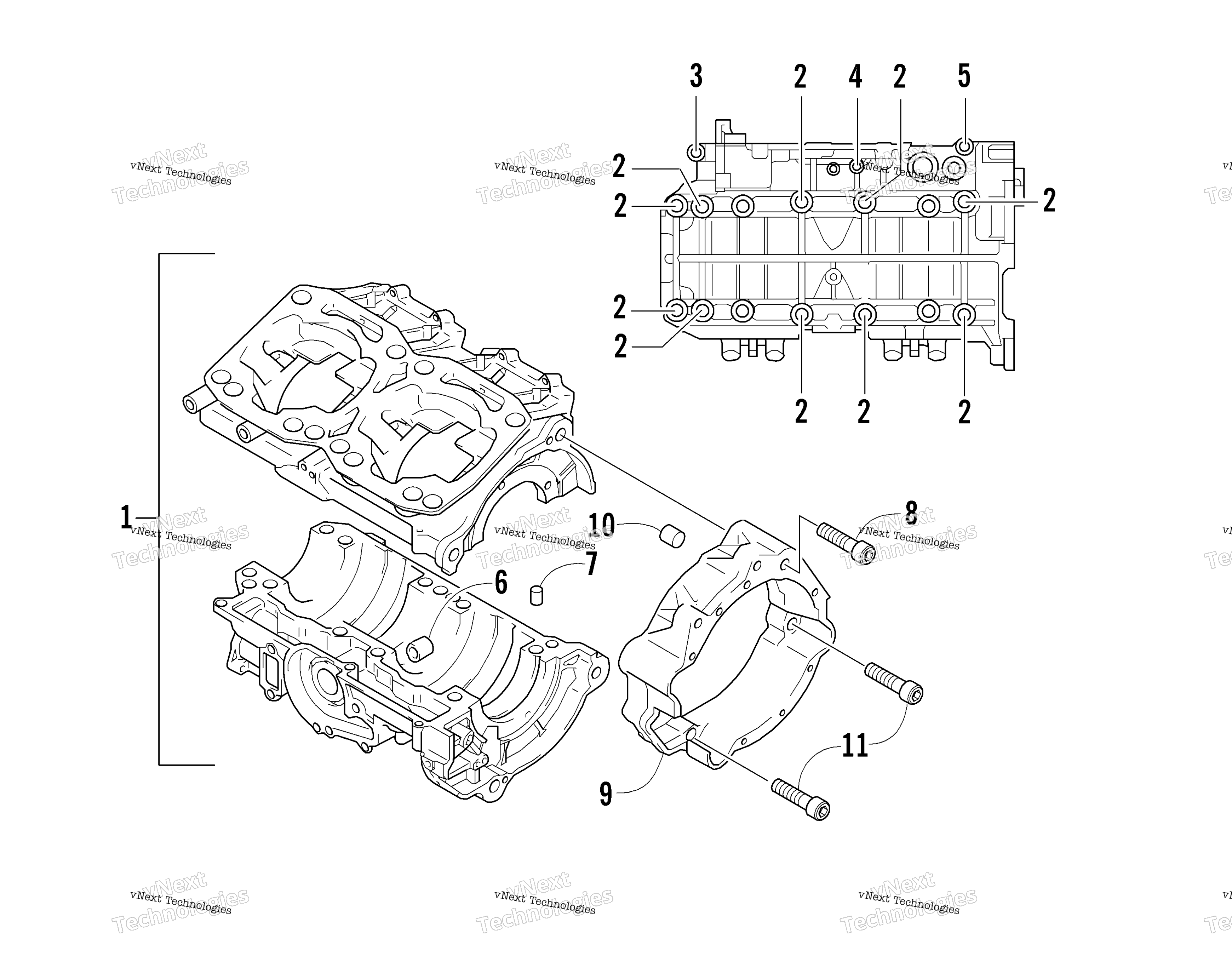

Схема картера Assembly для FIRECAT 700 RED (S2005F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assembly (inc. 2-7) art. 3007-428
По запросу
2
Screw, Cap art. 3006-488
По запросу
3
Bolt art. 3007-380
По запросу
4
Screw, Cap art. 3006-650
По запросу
5
Bolt, 6X40 art. 3004-442
По запросу
6
Втулка вала масляного насоса Arctic Cat art. 3003-647
По запросу
7
Pin art. 3005-206
По запросу
8
Bolt art. 3006-549
По запросу
9
Case, Magneto art. 3006-967
По запросу
10
Pin, Knock art. 3006-547
По запросу
11
Bolt art. 3006-548
По запросу
