модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2005F7FCAUSR)

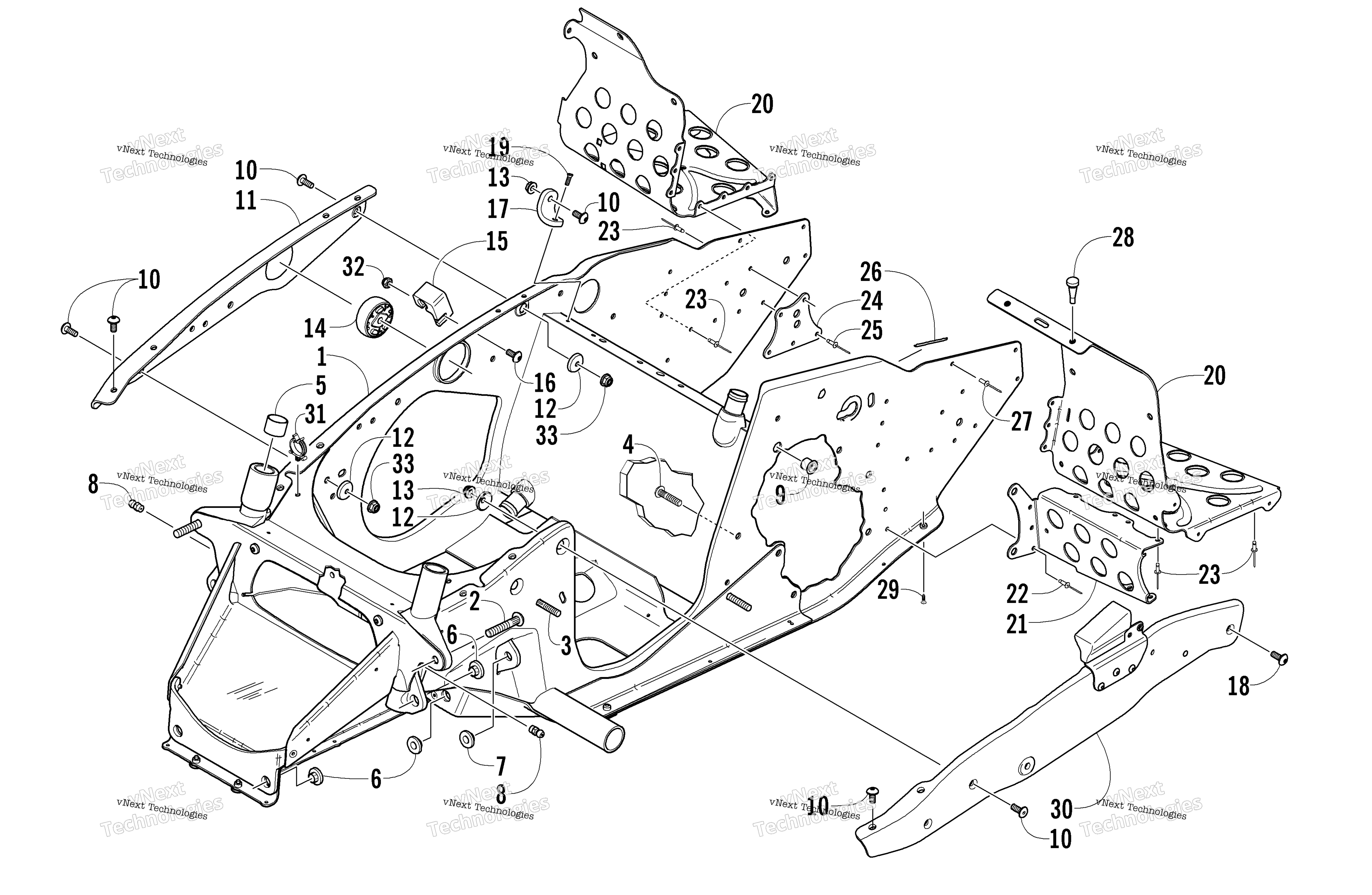

Схема передней части Frame And Footrest Assembly для FIRECAT 700 RED (S2005F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS,S/P ASSY-06 F.C.(ACT) (inc. 2-9) art. 1707-025
По запросу
2
Bolt, Carriage - Ribbed art. 1623-019
По запросу
3
Bolt, Carriage art. 1623-020
По запросу
4
Bolt, Carriage art. 1623-359
По запросу
5
Bearing art. 0675-161
По запросу
6
Bushing, Lower A-Arm Mount art. 0607-657
По запросу
7
Втулка грибок верхнего рычага Arctic Cat art. 0607-656
По запросу
8
Фиттинг art. 1623-010
По запросу
9
Insert art. 0623-581
По запросу
10
Screw, Machine art. 8017-580
По запросу
11
Brace, Side Plate - Right art. 3606-742
По запросу
12
Washer, Cup art. 0623-943
По запросу
13
Nut, Lock art. 8047-366
По запросу
14
Mount, Engine art. 0608-364
По запросу
15
Guide, Rope art. 0608-432
По запросу
16
Screw, Machine art. 8017-400
По запросу
17
Support, Side Plate art. 3606-634
По запросу
18
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
19
Screw art. 1623-115
По запросу
20
Footrest - Right art. 3606-466
По запросу
20
Footrest - Left art. 3606-467
По запросу
21
Bracket, Support - Footrest - Left art. 0607-773
По запросу
21
Bracket, Support - Footrest - Right art. 0607-772
По запросу
22
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
23
Rivet art. 0623-282
По запросу
24
Plate, Backing art. 2706-151
По запросу
25
Rivet art. 0623-341
По запросу
26
Trim art. 0706-371
По запросу
27
Rivet art. 1623-130
По запросу
28
Bumper, Rubber art. 3606-178
По запросу
29
Screw, Self-Tapping art. 1623-018
По запросу
30
Brace, Side Plate art. 2706-789
По запросу
31
Clip art. 1623-171
По запросу
32
Nut, Lock art. 8041-246
По запросу
33
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
