модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2005F7FCAUSR)

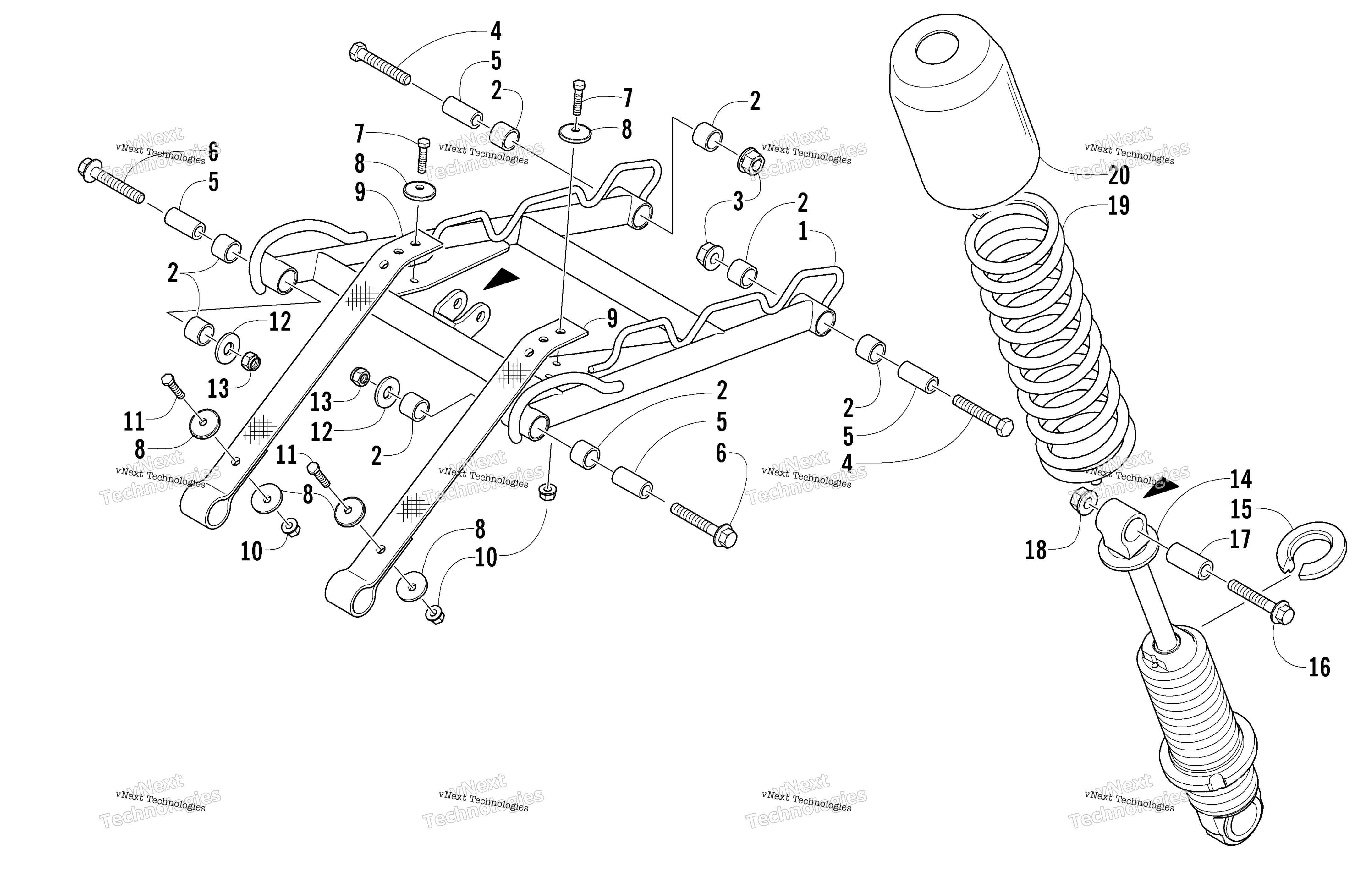

Схема задней части Suspension Front Arm Assembly для FIRECAT 700 RED (S2005F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension (inc. 2) art. 1704-312
По запросу
2
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
3
Гайка Arctic Cat art. 8047-490
от 168 ₽
4
Screw, Cap art. 8002-228
По запросу
5
Spacer art. 0104-629
По запросу
6
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
7
Screw, Cap art. 8002-041
По запросу
8
Washer art. 0623-875
По запросу
9
Strap, Limiter art. 2604-834
По запросу
10
Nut, Lock art. 8047-366
По запросу
11
Болт 1/4-20x1.50 Arctic Cat art. 8002-045
от 473 ₽
12
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
13
Гайка art. 8040-486
По запросу
14
SHOCK,FRT ARM-11.29"-IFP- FOX art. 2704-066
По запросу
15
Упор пружины амортизатора Arctic Cat art. 1603-890
от 1 796 ₽
16
Screw, Cap art. 8020-227
По запросу
17
Втулка Arctic Cat art. 1603-531
По запросу
18
Гайка Arctic Cat art. 8048-486
По запросу
19
Spring, Compression art. 0704-523
По запросу
20
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
