модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2005F7FCAUSR)

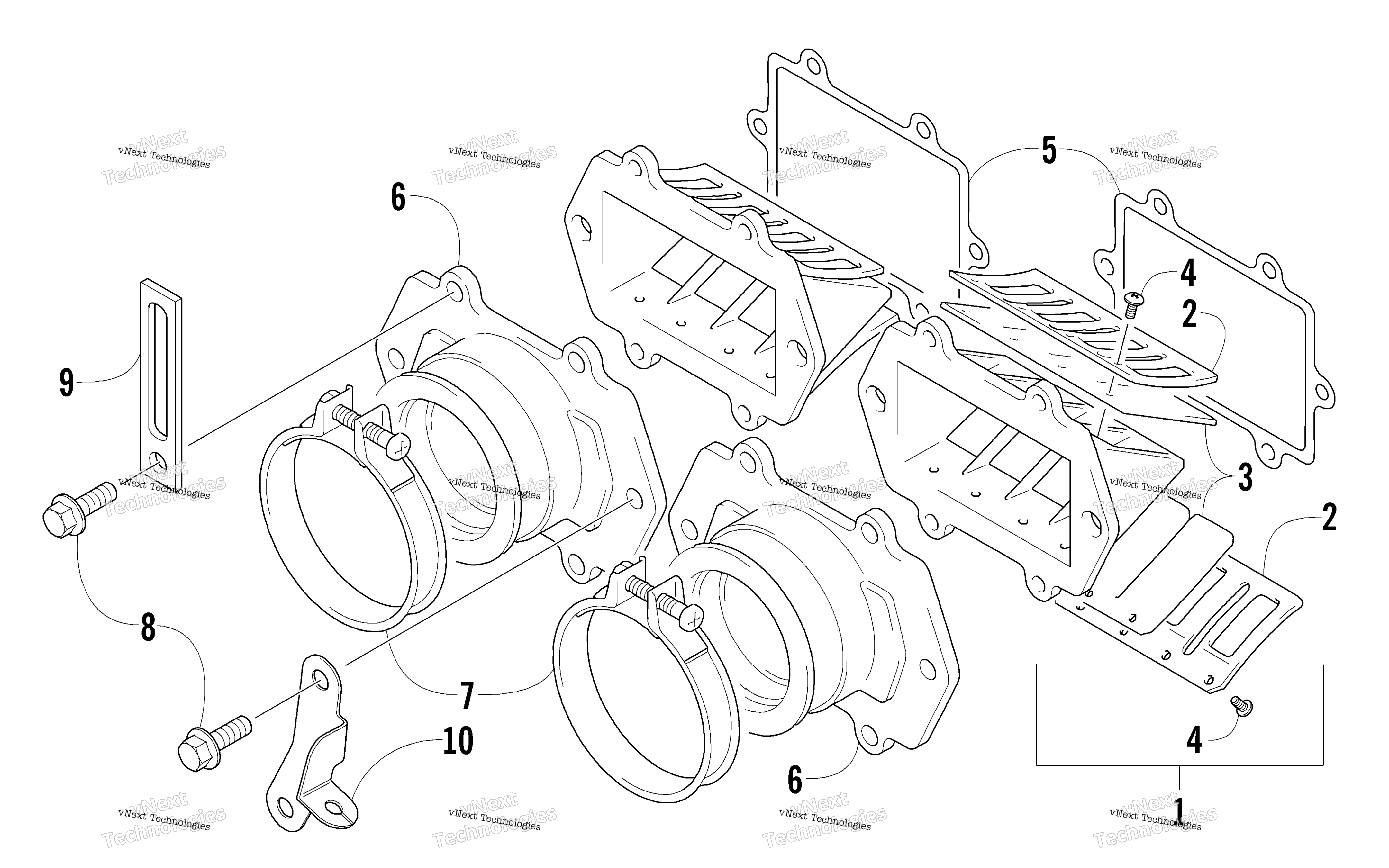

Схема узла лепесткового клапана для FIRECAT 700 RED (S2005F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Valve, Reed - Assembly (inc. 2-4) art. 3006-510
По запросу
2
Stopper art. 3006-553
По запросу
3
Valve, Reed art. 3005-878
По запросу
4
Screw, Machine art. 3004-506
По запросу
5
Gasket, Reed Valve art. 3005-879
от 2 497 ₽
6
Pipe, Intake art. 3006-713
По запросу
7
Clamp art. 3004-463
По запросу
8
Bolt art. 3007-380
По запросу
9
Зажим Arctic Cat art. 1623-984
По запросу
10
Bracket, Oil Pump art. 3006-715
По запросу
Другие схемы модели
Узел лепесткового клапана
