модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2005F7FCAUSR)

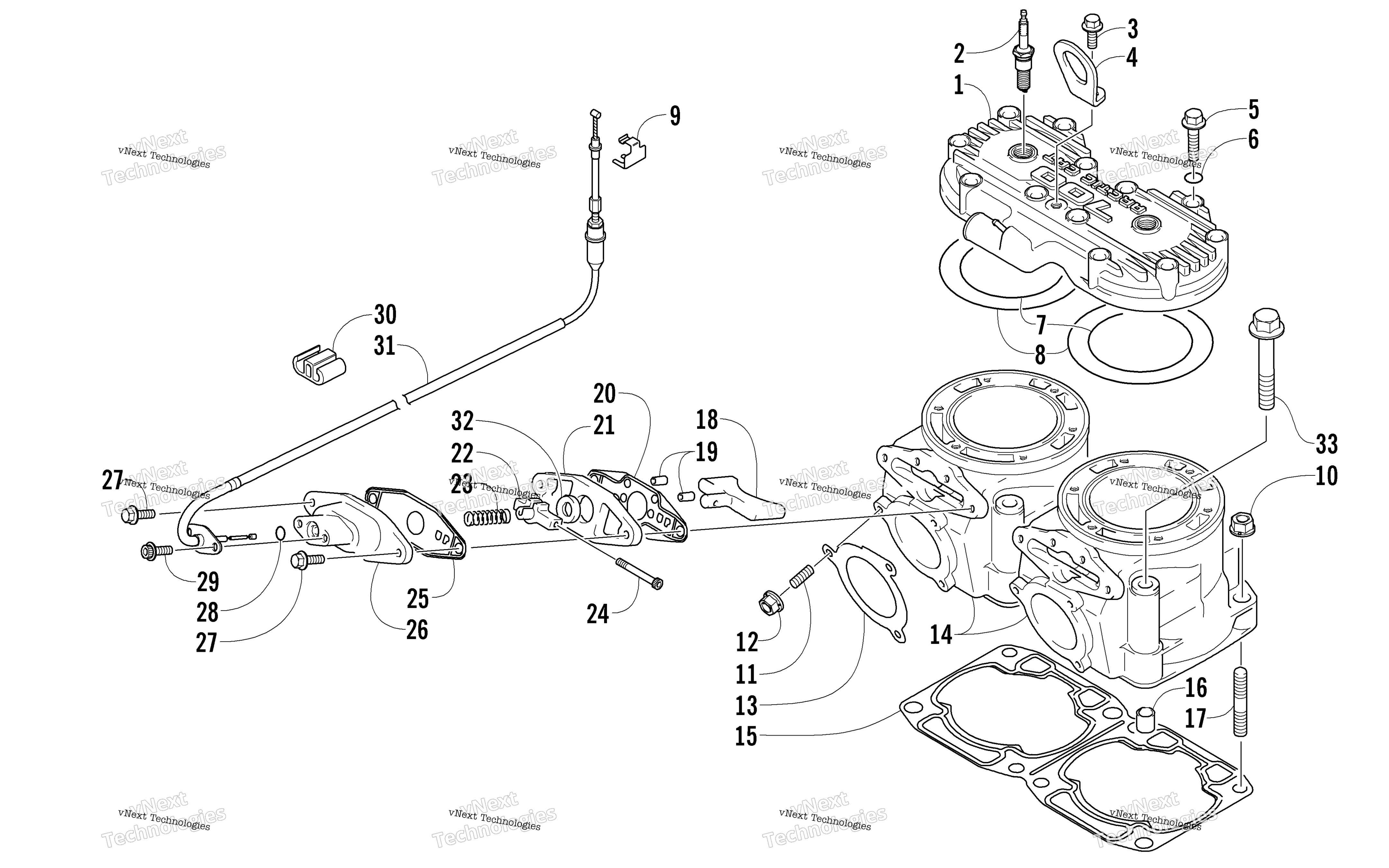

Схема цилиндра And Head Assembly для FIRECAT 700 RED (S2005F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Head, Cylinder art. 3006-491
По запросу
2
Plug, Spark (BR9EYA) art. 0217-709
от 690 ₽
3
Bolt art. 3007-432
По запросу
4
Hook, Engine art. 3006-496
По запросу
5
Screw, Cap art. 3006-538
По запросу
6
Уплотнительное кольцо болта art. 3003-227
от 5 110 ₽
Аналог
5 110 ₽
Требуется 12 шт.
7
O-Ring art. 3003-335
от 7 319 ₽
8
O-Ring art. 3006-490
от 7 319 ₽
9
Holder, Exhaust Valve Cable art. 3005-747
По запросу
10
Nut art. 3007-391
По запросу
11
Bolt, Stud art. 3007-415
По запросу
12
Nut art. 3007-390
По запросу
13
Gasket, Exhaust art. 3006-516
от 7 319 ₽
14
Cylinder art. 3006-492
По запросу
15
Прокладка цилиндров Arctic Cat art. 3006-493
от 7 319 ₽
Аналог
Комплект прокладок с сальниками Sledex для Arctic Cat 800LC
art. 09-711304
9 510 ₽
Требуется 1 шт.
16
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
17
Bolt, Stud art. 3005-847
По запросу
18
Valve, Exhaust art. 3006-494
По запросу
19
Pin, Dowel art. 3006-321
По запросу
20
Gasket, Exhaust Valve art. 3006-329
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 2 шт.
21
Plate, Exhaust Valve art. 3006-495
По запросу
22
Stopper, Exhaust Valve art. 3005-860
По запросу
23
Spring art. 3006-484
По запросу
24
Pin, Exhaust Valve art. 3005-983
По запросу
25
Gasket, Exhaust Valve Cover art. 3006-436
от 1 186 ₽
26
Cover, Exhaust Valve art. 3006-425
По запросу
27
Bolt, 6X40 art. 3004-442
По запросу
28
O-Ring art. 3005-226
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 2 шт.
29
Bolt art. 3007-433
По запросу
30
Clamp, Exhaust Valve Cable art. 3005-808
По запросу
31
Cable, Exhaust art. 3007-773
от 3 537 ₽
32
Seal, Oil art. 3006-322
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 2 шт.
33
Screw, Cap art. 3005-846
По запросу
