модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2005F7FCAUSR)

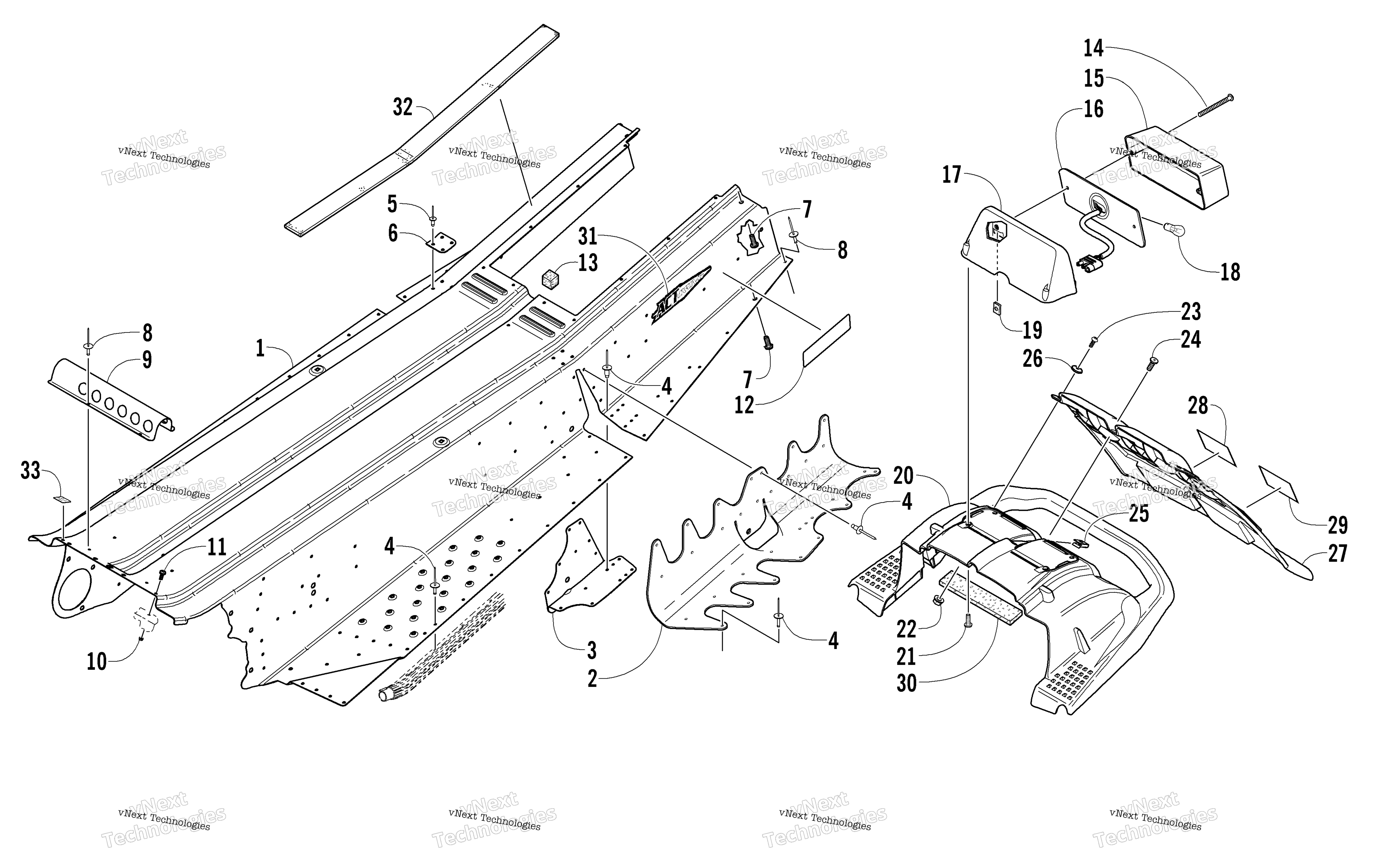

Схема Tunnel, задний Bumper, и Taillight узла для FIRECAT 700 RED (S2005F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-6) art. 1718-777
По запросу
2
Bracket, Suspension Mounting - Right - Rear art. 3606-780
По запросу
2
Bracket, Suspension Mounting - Left - Rear art. 3606-781
По запросу
3
Plate, Backing - Left art. 2706-235
По запросу
3
Plate, Backing - Right art. 2706-234
По запросу
4
Rivet, Solid art. 0623-072
По запросу
4
Rivet, Solid art. 0123-418
По запросу
4
Rivet art. 0623-806
По запросу
4
Rivet Optional art. 8060-506
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Bracket, Support art. 3606-818
По запросу
7
Screw, Self-Tapping art. 1623-022
По запросу
8
Rivet art. 8060-484
По запросу
9
Protector, Wiring Harness art. 2606-938
По запросу
10
Nut, Hex Lock - NYL 10-24 Z&Y art. 8040-246
По запросу
11
Screw, Machine art. 8017-399
По запросу
12
DECAL,REFLECTOR-RED art. 0411-647
По запросу
13
Foam, Rear Heat Exchanger art. 0617-455
По запросу
14
Screw, Machine art. 0623-204
По запросу
15
Стекло заднего фонаря Arctic Cat art. 0609-229
от 1 076 ₽
16
Housing, Taillight art. 0609-230
По запросу
17
Housing, Taillight art. 0609-624
По запросу
18
Лампочка Arctic Cat art. 0109-460
от 221 ₽
19
Clip, U-Nut art. 1623-023
По запросу
20
BUMPER, RR-PLASTIC-BLACK art. 3606-292
По запросу
21
Screw, Plastite art. 1623-109
По запросу
22
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
23
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
24
Screw, Machine art. 8017-577
По запросу
25
Nut, Speed art. 0623-363
По запросу
26
Washer art. 1623-242
По запросу
27
SNOWFLAP,BLK W/5611-530 DECAL (inc. 28-29) art. 3606-413
По запросу
28
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
29
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
30
Foam, Rear Heat Exchanger art. 0617-456
По запросу
31
Decal, Tunnel art. 6611-525
По запросу
32
Foam, Tunnel art. 0617-495
По запросу
33
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
