модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2005F7FCAUSR)

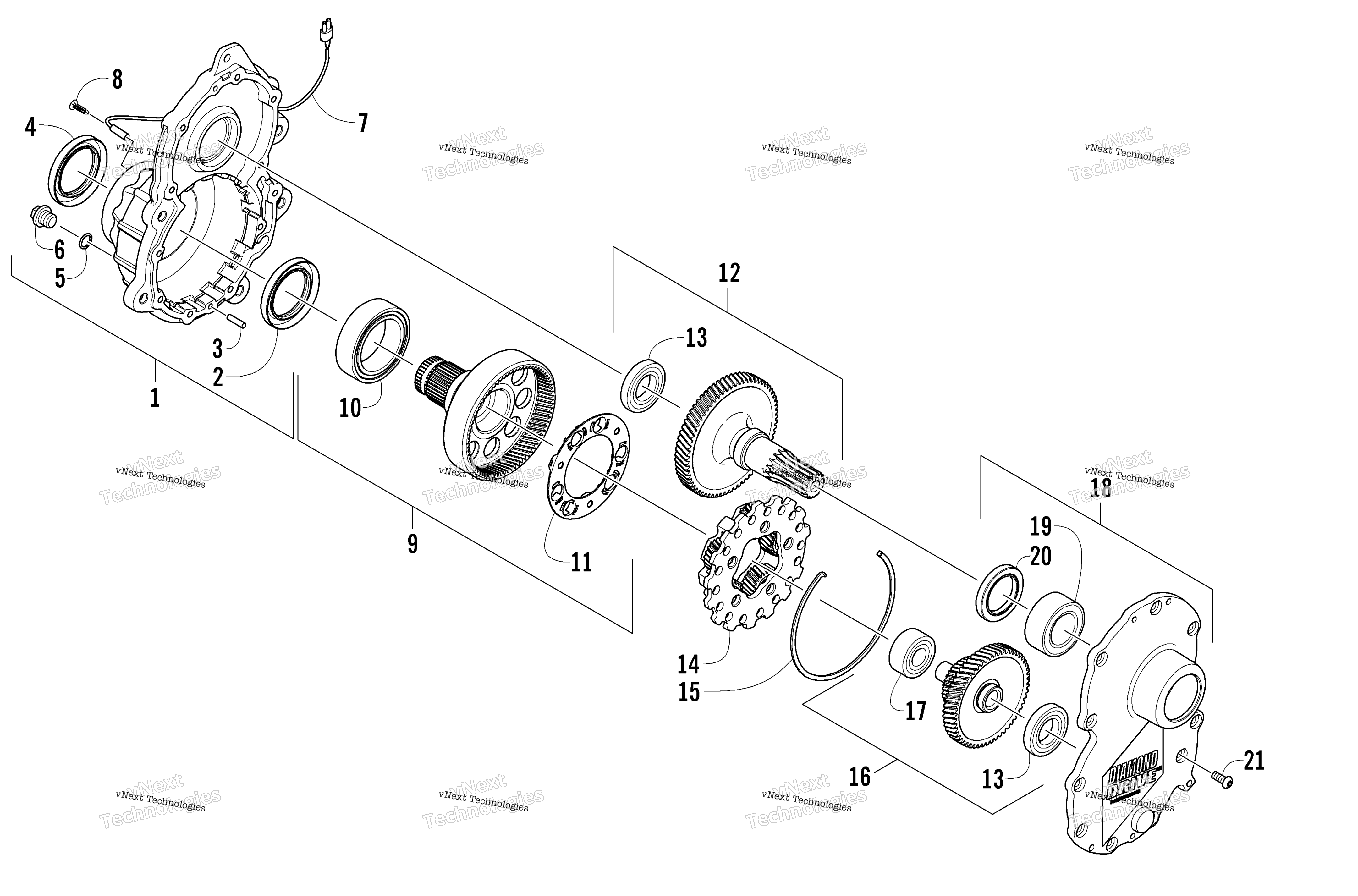

Схема картера редуктора Assembly для FIRECAT 700 RED (S2005F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
Fluid, Gearcase - Case art. 4639-025
По запросу
1
CASE, GEAR - ASSY (inc. 2-6) art. 0702-789
По запросу
2
Seal art. 1602-344
По запросу
3
Pin, Dowel art. 1602-345
По запросу
4
Сальник Arctic Cat art. 2602-159
от 3 371 ₽
5
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
6
Plug, Drain art. 0623-293
По запросу
7
KIT,SPEEDOMETER SENSOR art. 4639-326
По запросу
8
Plug, Hole art. 1623-343
По запросу
9
Gear, Ring - 76T (inc. 10-11) art. 0702-675
По запросу
10
Bearing - Peer art. 1602-980
По запросу
11
Retainer, Magnet art. 1602-745
По запросу
12
Shaft, Input - 65T (inc. one No. 13) art. 0702-696
По запросу
13
Подшипник Arctic Cat art. 1602-981
от 4 179 ₽
14
Gear, Planetary art. 1602-349
По запросу
15
Ring, Retaining - Planetary Gear art. 1602-731
По запросу
16
GEAR,TRANSFER-55T/34T-FWD-SPLINED-ASSY (inc. one No. 13 and 17) art. 1702-102
По запросу
17
Bearing art. 1602-348
По запросу
18
Cover, Gearcase - w/Bearing - Assembly (inc. 19-20) art. 0702-803
По запросу
19
Bearing art. 1602-341
от 4 179 ₽
20
Seal, Oil art. 1602-342
По запросу
21
Screw, Machine art. 1623-075
По запросу
702
Gearcase, Drive - Assembly - 65T/55T 5P art. 0702-792
По запросу
