модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 RED (S2005F7FCAUSR)

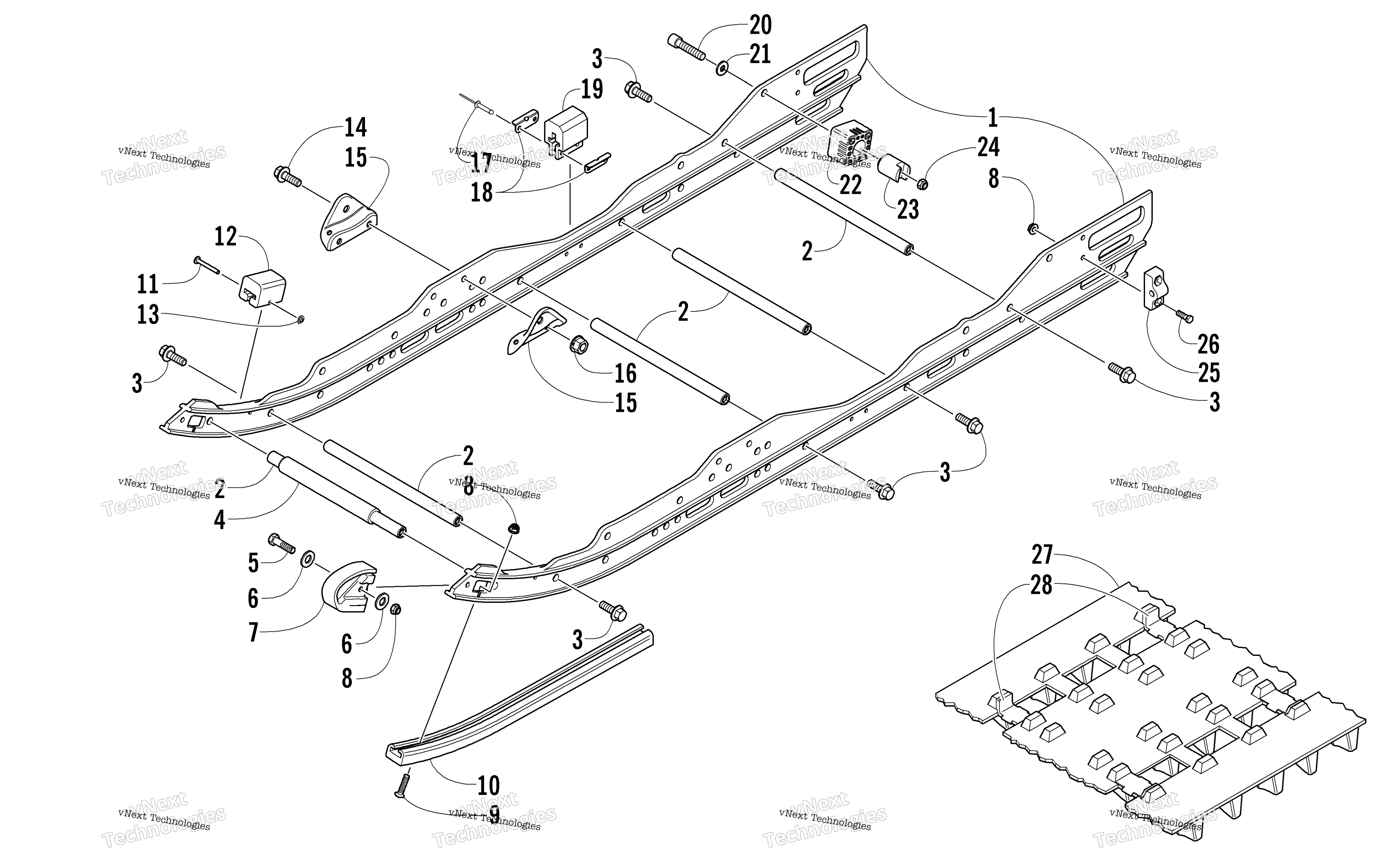

Схема Slide Rail и Track узла для FIRECAT 700 RED (S2005F7FCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
Skid Frame Assembly art. 7998-041
По запросу
1
Rail, Formed art. 2604-887
По запросу
2
Axle, Inner art. 0604-930
По запросу
3
Screw, Cap art. 1623-248
По запросу
4
Spacer art. 2604-281
По запросу
5
Screw, Cap art. 8002-043
По запросу
6
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
7
Наконечник направляющей гусеницы Arctic Cat art. 2604-842
По запросу
8
Nut, Lock art. 8047-366
По запросу
9
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
10
Wearstrip, Slide Rail art. 2604-543
от 2 246 ₽
Аналог
Склиз для снегохода Sledex 2 (10) профиль для Arctic Cat, длина: 1422 мм, цвет: черный 211-56-80
art. 102-56-80
2 246 ₽
Требуется 2 шт.
11
Rivet, Solid art. 0123-767
По запросу
12
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
13
Nut, Push art. 0123-766
По запросу
14
Screw, Cap art. 8020-132
По запросу
15
Bracket, Mounting - Front Arm art. 2604-593
По запросу
16
Nut, Lock art. 8048-426
По запросу
17
Rivet, Blind - DH art. 8060-633
По запросу
18
Bracket, Retaining art. 0604-967
По запросу
19
Демпфер (ограничитель хода) задней подвески Arctic Cat art. 0604-918
от 772 ₽
OEM
Демпфер (ограничитель хода) задней подвески Arctic Cat
art. 0604-918
1 544 ₽
Требуется 2 шт.
Подписаться
Аналог
772 ₽
Требуется 2 шт.
20
Screw, Cap art. 8005-676
По запросу
21
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
22
Block, Rear Arm Coupler-Large art. 2604-860
По запросу
23
Bushing, Coupler Block art. 2604-046
По запросу
24
Nut, Hex - Thin Lock art. 8041-486
По запросу
25
Кронштейн механизма натяжения гусеницы Arctic Cat art. 0704-352
от 3 161 ₽
26
Screw, Cap art. 8002-042
По запросу
27
TRACK,13.5X128X1" (inc. 28) art. 1602-502
По запросу
28
Clip, Guide art. 2602-385
По запросу
