модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)

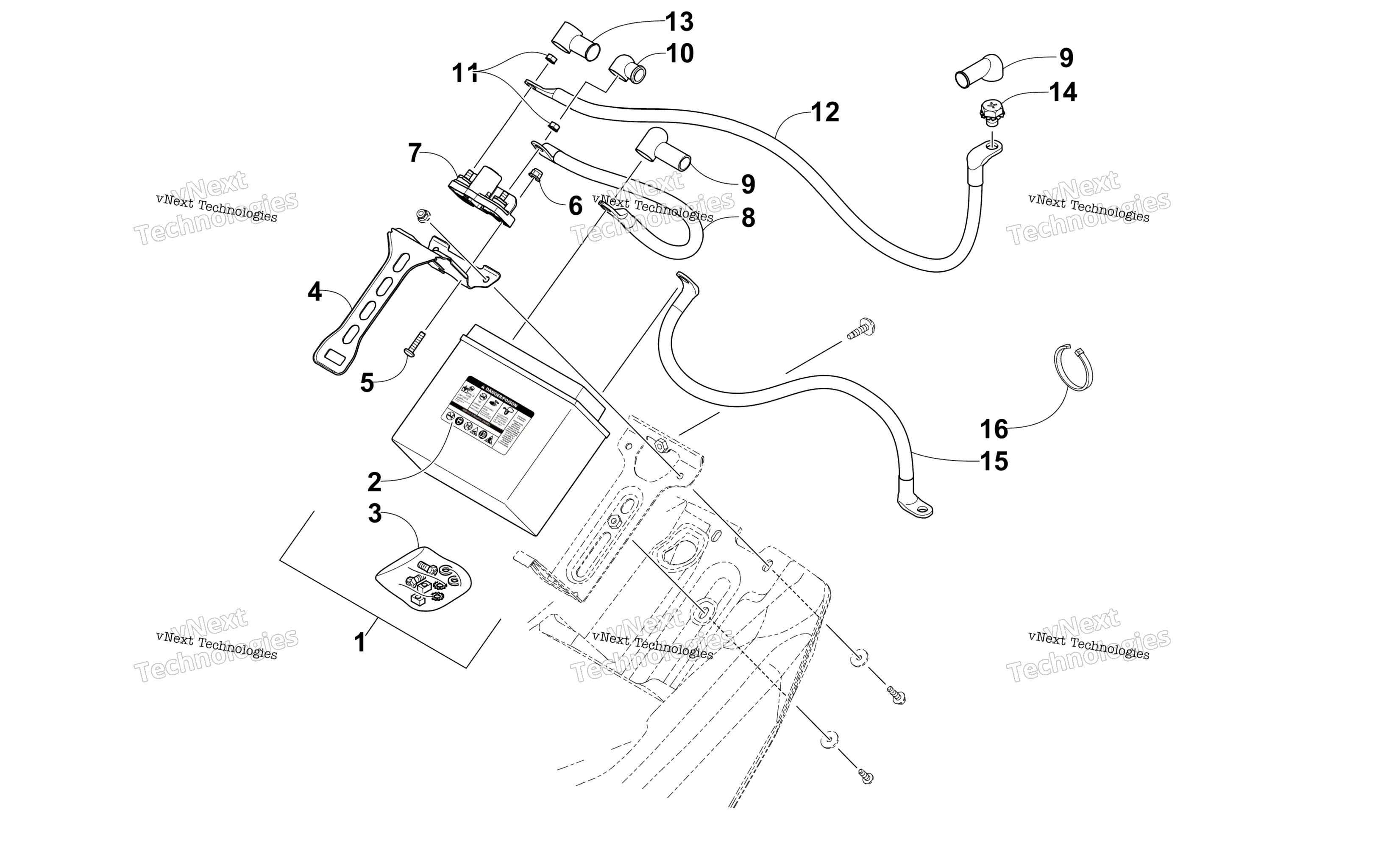

Схема аккумулятора And Tray Assembly для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery (inc. 2-3) art. 0745-406
По запросу
2
Decal, Warning art. 0645-430
По запросу
3
Kit, Hardware art. 0445-082
По запросу
4
Bracket, Hold-Down - Battery art. 0645-647
По запросу
5
Screw, Machine art. 8468-625
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Соленоид стартера Arctic Cat art. 0445-092
По запросу
8
Cable, Battery/Solenoid (inc. 9-10) art. 0645-649
По запросу
9
Boot, Terminal - Battery art. 0645-662
По запросу
10
Boot, Terminal - Battery art. 0645-697
По запросу
11
Nut art. 0623-038
от 110 ₽
12
Cable, Solenoid/Starter (inc. 13 and one No. 9) art. 0645-671
По запросу
13
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
14
Screw, Cap - w/Washer art. 1623-451
По запросу
15
Cable, Battery/Ground art. 0645-670
По запросу
16
Зажим Arctic Cat art. 0123-788
По запросу
Другие схемы модели
Аккумулятор And Tray Assembly
