модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)

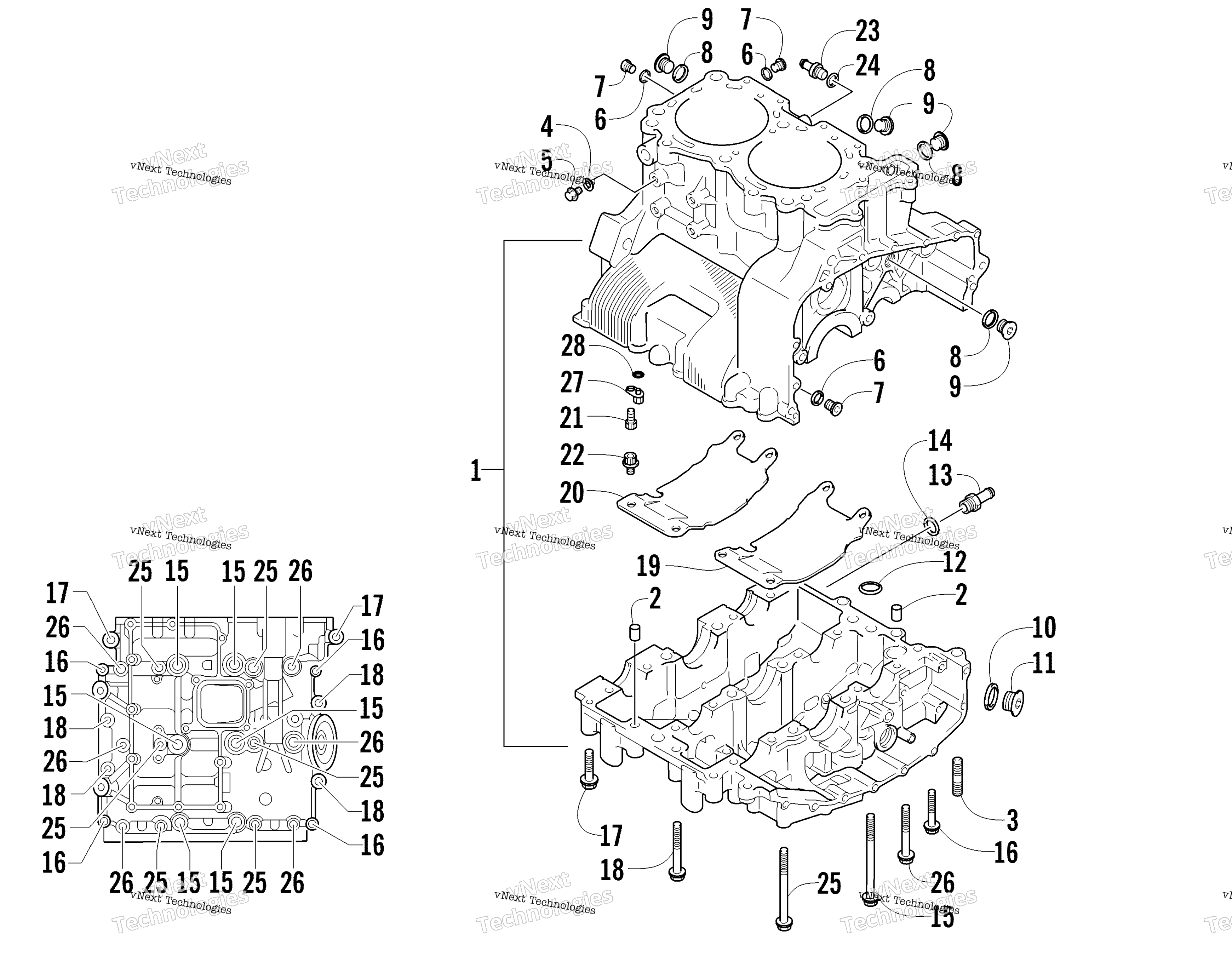

Схема картера Assembly для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assembly (inc. 2) art. 3007-897
По запросу
2
Pin, Dowel art. 3004-822
По запросу
3
Bolt, Stud art. 3007-498
По запросу
4
GASKET art. 3402-444
По запросу
5
Bolt art. 3007-407
По запросу
6
Gasket, Oil Plug art. 3007-083
По запросу
7
PLUG, ROUND-HEAD art. 3423-452
По запросу
8
GASKET, OIL LAMP SWITCH art. 3402-556
По запросу
9
Plug, Drain art. 3007-501
По запросу
10
GASKET,IDLER SHAFT art. 3403-106
По запросу
11
Plug, Oil art. 3007-085
По запросу
12
O-Ring, Crankcase art. 3007-086
По запросу
13
Fitting art. 3007-093
По запросу
14
GASKET, M16X22X2 art. 3402-013
По запросу
15
Bolt, Crankcase art. 3007-681
По запросу
16
Bolt art. 3007-411
По запросу
17
Screw, Cap art. 3007-401
По запросу
18
Bolt art. 3007-408
По запросу
19
Plate, Oil Separator - Right art. 3007-090
По запросу
20
Plate, Oil Separator - Left art. 3007-091
По запросу
21
Screw, Cap art. 3007-092
По запросу
22
Screw, Cap art. 3007-855
По запросу
23
Fitting art. 3007-093
По запросу
24
GASKET, M16X22X2 art. 3402-013
По запросу
25
Screw, Cap art. 3007-087
По запросу
26
Screw, Cap art. 3007-088
По запросу
27
Jet, Piston Cooling art. 3007-094
По запросу
28
O RING art. 3423-051
По запросу
