модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)

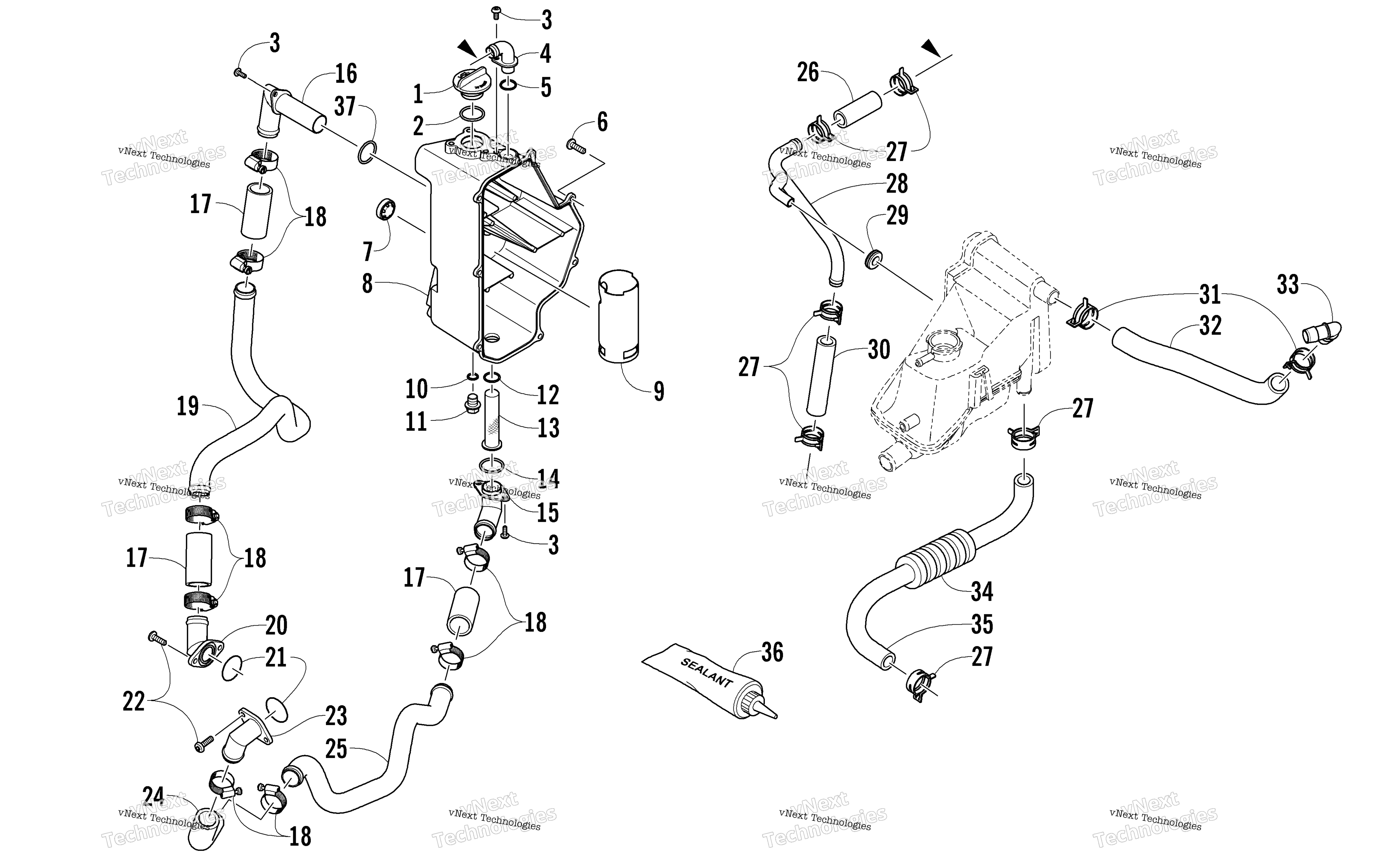

Схема масляный Tank Assembly для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка масляного бачка Arctic Cat art. 2670-224
от 2 153 ₽
2
Кольцо уплотнительное Arctic Cat art. 2670-135
от 368 ₽
3
Screw, Self-Tapping M6X2.0X12 art. 1623-969
По запросу
4
Fitting, Elbow art. 2670-218
По запросу
5
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
6
Screw, Machine art. 1623-814
По запросу
7
Glass, Sight art. 2670-257
По запросу
8
Tank, Oil art. 0770-963
По запросу
9
Tube, Oil Tank art. 2670-219
По запросу
10
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
11
Plug art. 2602-099
По запросу
12
O-Ring art. 0673-459
По запросу
13
Screen, Oil Tank art. 2670-222
По запросу
14
O-Ring art. 2670-290
По запросу
15
Fitting, Oil Supply - Engine art. 2670-220
По запросу
16
Fitting, Oil Return - Engine art. 2670-221
По запросу
17
Hose art. 0610-840
По запросу
18
Clamp, Hose art. 1623-230
По запросу
19
Tube, Oil Return art. 2670-226
По запросу
20
Fitting, Oil Return - Engine art. 2670-170
По запросу
21
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 2 шт.
Аналог
2 402 ₽
Требуется 2 шт.
Аналог
3 938 ₽
Требуется 2 шт.
Аналог
3 830 ₽
Требуется 2 шт.
22
Screw, Machine art. 8471-616
По запросу
23
Fitting, Oil Supply - Engine art. 2670-169
По запросу
24
Hose, Oil Feed art. 0610-839
По запросу
25
Tube, Oil Feed art. 2670-227
По запросу
26
Hose, Breather - Upper art. 0610-869
По запросу
27
Clamp, Hose art. 1623-288
По запросу
28
Tube, Breather art. 2670-267
По запросу
29
Grommet, Rubber - .5"ID x 1.00" OD x .09 GR art. 1623-958
По запросу
30
Hose, Breather - Oil Tank art. 0610-844
По запросу
31
Clamp, Hose art. 1623-292
По запросу
32
Hose, Breather - Oil Separator/Air Filter art. 0610-880
По запросу
33
Fitting, Elbow art. 2670-324
от 788 ₽
34
Conduit, Flexible - 5 ft art. 1619-486
По запросу
35
Hose, Breather - Oil Separator art. 0610-843
По запросу
36
Sealant - 70 ml art. 1048-063
По запросу
37
O-Ring art. 2670-406
По запросу
