модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)

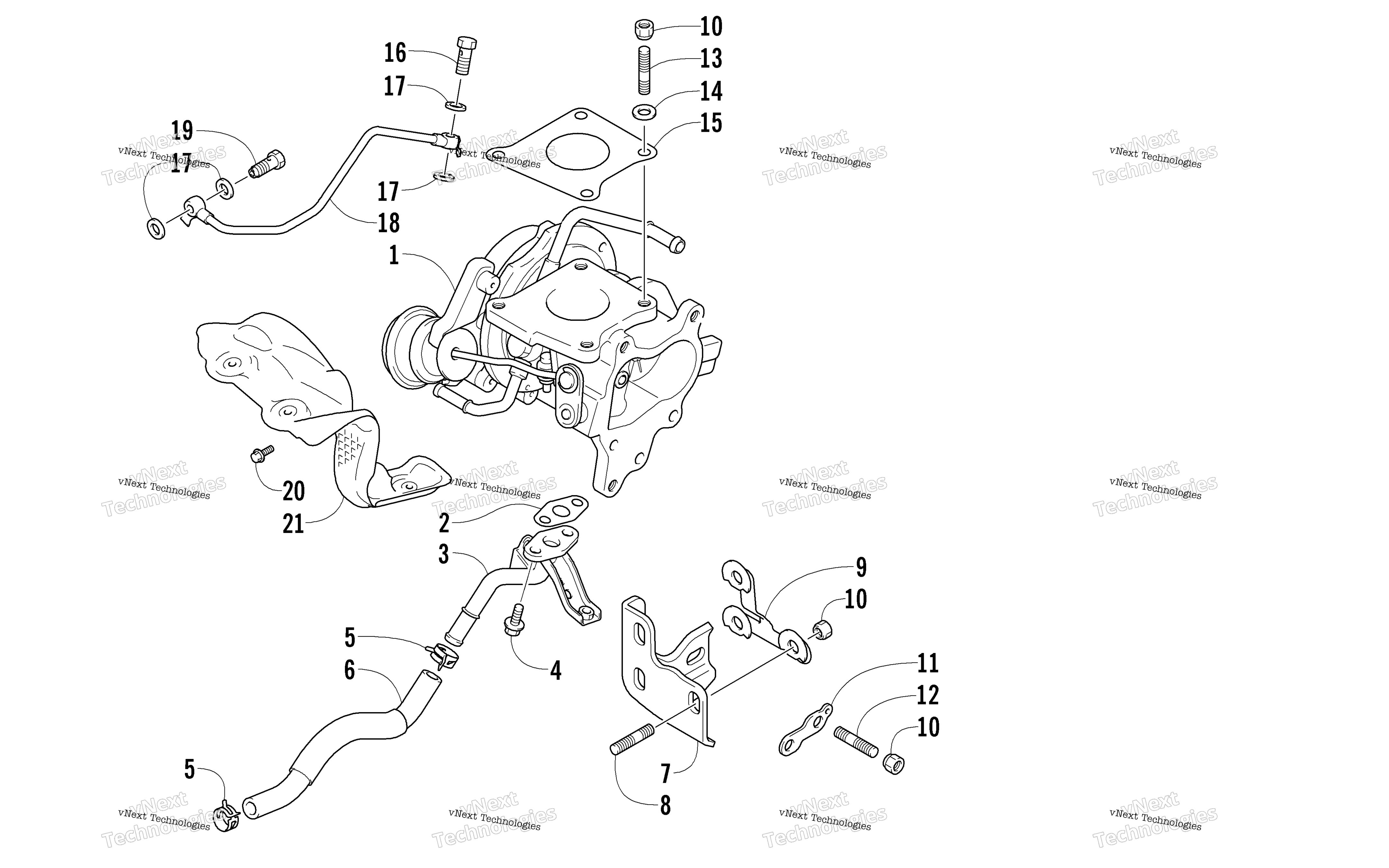

Схема Turbocharger узла для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Turbocharger art. 3007-806
По запросу
2
Gasket art. 3007-814
По запросу
3
Fitting, Oil Drain art. 3007-813
По запросу
4
Bolt art. 3007-371
По запросу
5
Clamp, Hose art. 3006-855
По запросу
6
Hose, Drain art. 3007-815
По запросу
7
Mount, Turbocharger art. 3007-797
По запросу
8
Bolt, Stud art. 3007-415
По запросу
9
Retainer, Bracket art. 3007-800
По запросу
10
Nut, 8MM art. 3006-111
По запросу
11
Retainer, Bracket art. 3007-799
По запросу
12
Bolt, Stud art. 3007-798
По запросу
13
Bolt, Stud art. 3007-807
По запросу
14
Washer, Exhaust Manifold art. 3007-793
По запросу
15
Gasket, Exhaust Manifold/Turbocharger art. 3007-801
По запросу
16
Bolt, Union art. 3007-811
По запросу
17
Gasket art. 3006-112
По запросу
18
Масляная трубка Arctic Cat art. 0637-328
от 7 802 ₽
19
Bolt, Union art. 3007-812
По запросу
20
Screw, Cap art. 3007-804
По запросу
21
Shield, Heat - Lower art. 3007-803
По запросу
