модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)

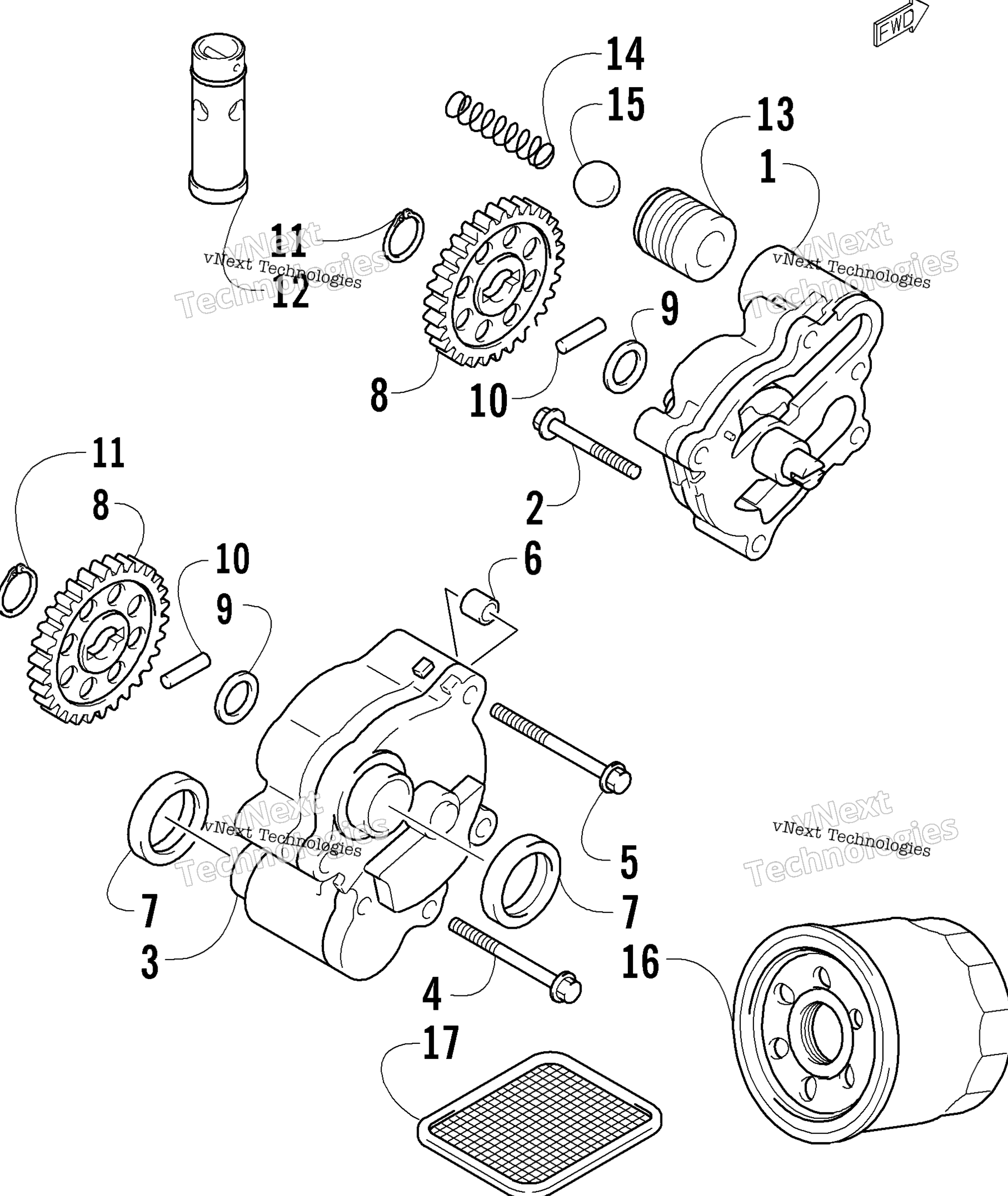

Схема масляный Pump Assembly для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Oil - Feed art. 3007-161
По запросу
2
Bolt, Cylinder Head art. 3007-496
По запросу
3
Pump, Oil - Scavenge art. 3007-162
По запросу
4
Bolt, Oil Pan art. 3007-505
По запросу
5
Bolt, Cylinder Head Cover (No. 2) art. 3007-370
По запросу
6
Pin art. 3005-206
По запросу
7
Seal, Oil art. 3007-163
По запросу
8
Gear, Driven art. 3007-164
По запросу
9
Washer art. 3007-165
По запросу
10
Pin art. 3007-166
По запросу
11
CIRCLIP,REV SHIFT CAM FASTENER art. 3423-876
По запросу
12
Valve, Oil-Relief art. 3007-167
По запросу
13
Seat, Oil-Feed Check Valve art. 3007-168
По запросу
14
Spring, Oil-Feed Check Valve art. 3007-169
По запросу
15
Ball, Oil-Feed Check Valve art. 3007-170
от 990 ₽
16
Фильтр масляный Arctic Cat art. 2670-440
от 847 ₽
17
Strainer, Oil art. 3007-172
По запросу
