модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)

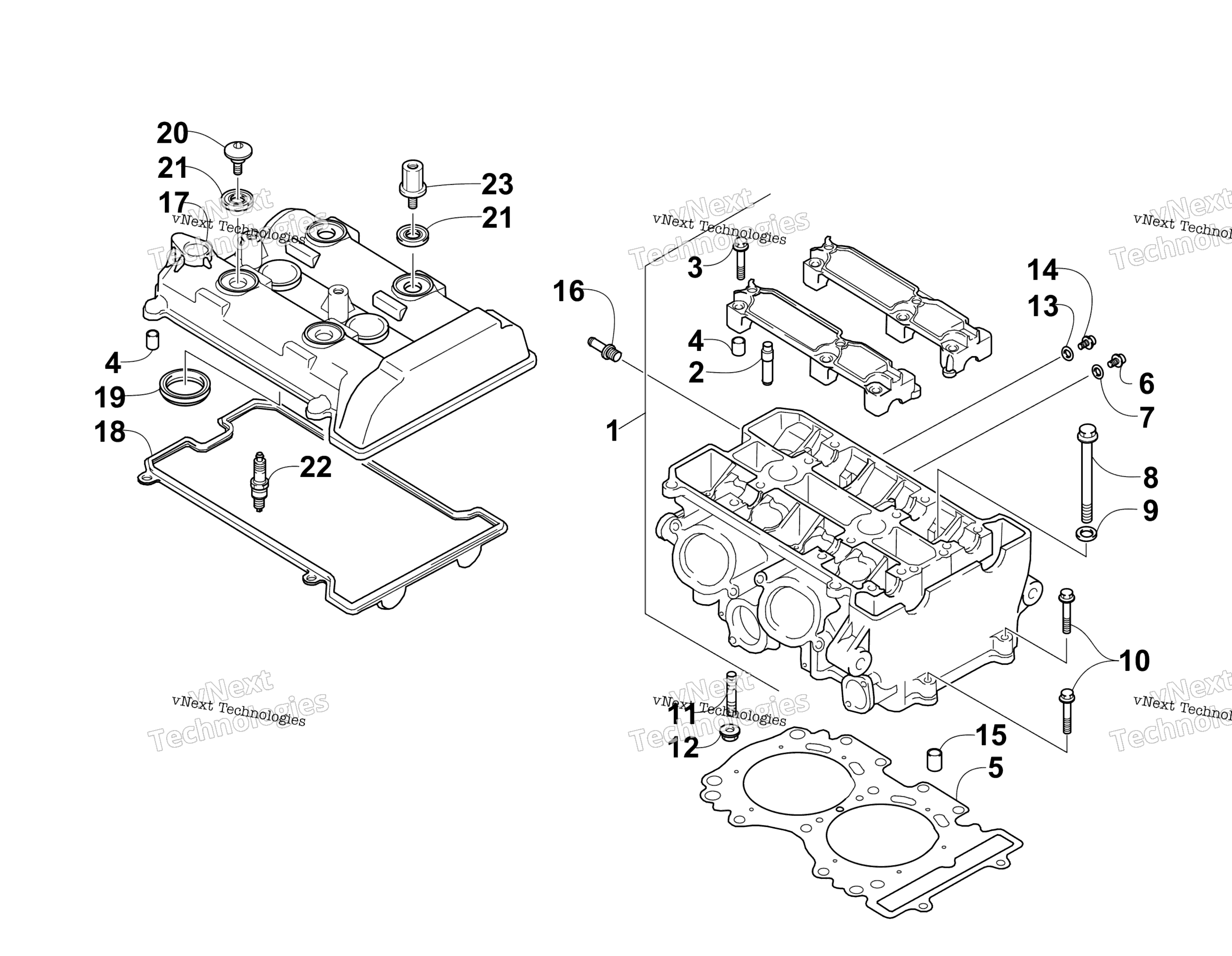

Схема цилиндра Head Assembly для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Head, Cylinder - Assembly (inc. 2-3 and four No. 4) art. 3007-853
По запросу
2
GUIDE,VALVE art. 3403-056
По запросу
3
Screw, Cap art. 3007-070
По запросу
4
PIN,ALIGNMENT,8MM art. 3423-043
По запросу
5
Прокладка ГБЦ Arctic Cat art. 3007-072
По запросу
6
Bolt, Air Release art. 3006-598
По запросу
7
Gasket art. 3003-290
По запросу
8
Screw, Cap art. 3007-073
По запросу
9
Washer art. 3007-495
По запросу
10
Bolt, Cylinder Head art. 3007-496
По запросу
11
Bolt, Stud art. 3007-074
По запросу
12
Nut art. 3007-390
По запросу
13
Gasket art. 3003-290
По запросу
14
Plug, Oil art. 3007-497
По запросу
15
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
16
Fitting, Hose art. 3007-075
По запросу
17
Cover, Cylinder Head art. 3007-076
По запросу
18
Прокладка клапанной крышки Arctic Cat art. 3007-077
По запросу
19
Кольцо уплотнительное свечного колодца Arctic Cat art. 3007-078
По запросу
20
BOLT (7X17.5) art. 3423-646
По запросу
21
WASHER art. 3423-680
По запросу
22
Свеча зажигания Arctic Cat art. 0217-806
По запросу
23
Screw, Intercooler Support art. 3007-776
По запросу
