модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)

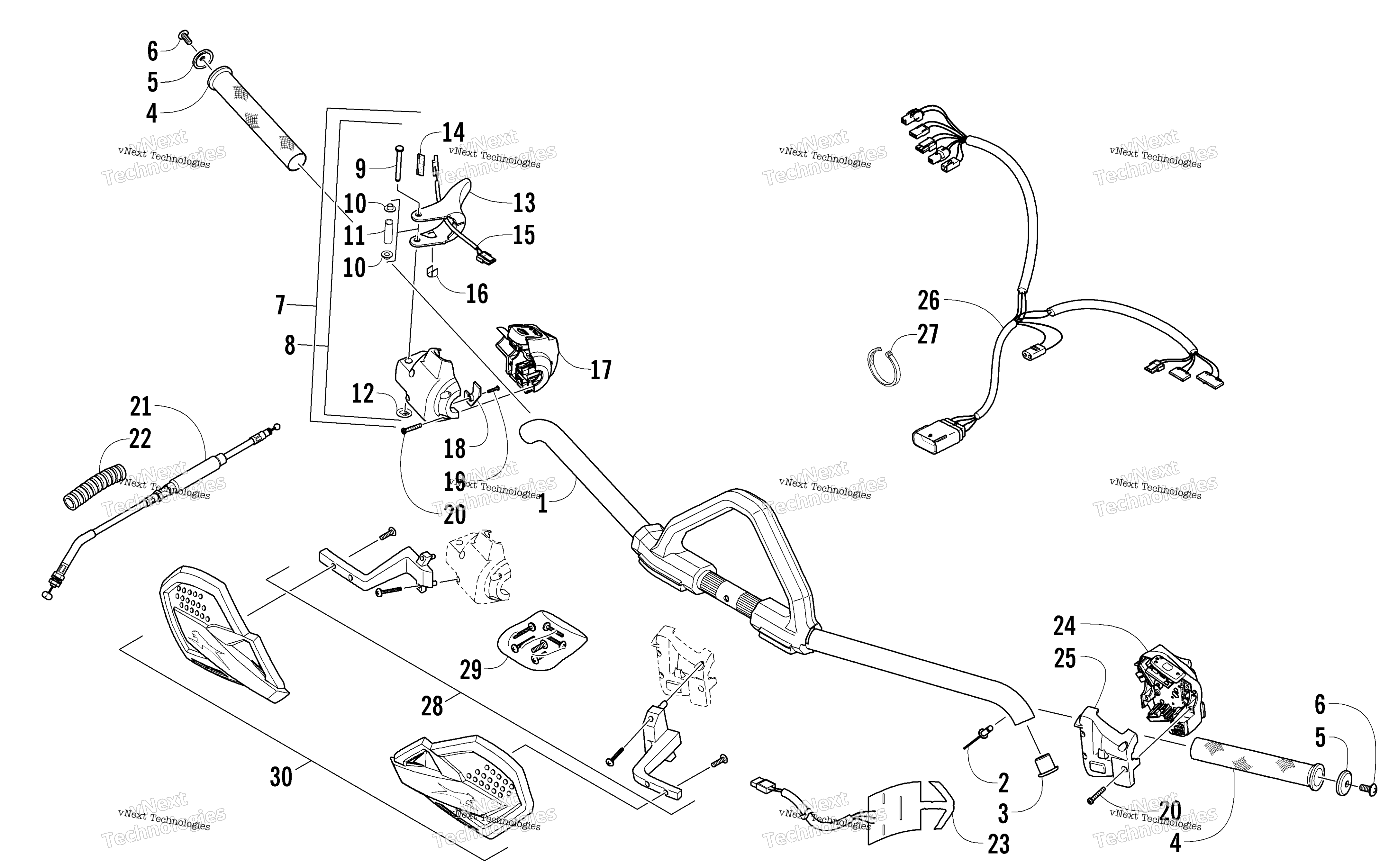

Схема руля And Controls для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Руль Arctic Cat art. 1705-493
По запросу
2
Rivet art. 8060-682
По запросу
3
Insert, Handlebar art. 0605-945
По запросу
4
Рукоятка art. 4606-945
По запросу
5
Washer, Backing art. 1623-754
По запросу
6
Screw, Self-Tapping art. 1623-618
По запросу
7
курок газа в сборе art. 0609-882
По запросу
8
Крепеж ручки газа Arctic Cat art. 0609-859
от 3 675 ₽
12
Nut, Push Included in Kit art. 0123-766
По запросу
13
Курок газа Arctic Cat art. 0609-795
от 6 279 ₽
14
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
15
Element, Thumbwarmer art. 0609-827
от 2 229 ₽
16
Clip, Retaining art. 0609-595
По запросу
17
Блок курка газа Arctic Cat art. 0609-884
По запросу
18
Cover, Connector art. 0609-792
По запросу
19
Screw, Machine art. 0609-793
По запросу
20
Screw, Self-Tapping art. 0609-791
По запросу
21
Трос газа Arctic Cat art. 0687-227
от 6 689 ₽
22
Conduit, High Temperature - 3 ft art. 1619-563
По запросу
23
Подогрев руля art. 0609-856
По запросу
23
Подогрев руля art. 0609-857
По запросу
24
Пульт левый Arctic Cat art. 0609-929
от 10 406 ₽
25
Задняя крышка блока подогрева ручек руля Arctic Cat art. 0609-883
По запросу
26
Harness, Handlebar art. 1686-637
По запросу
27
Зажим Arctic Cat art. 0123-788
По запросу
27
Tie, Cable - 4 in. art. 0123-811
По запросу
28
Kit, Handguard Mount (inc. 29) art. 7639-619
По запросу
29
PACKAGE,HARDWARE(5639-763) art. 0641-258
По запросу
30
Kit, Handguard - Black art. 5639-581
По запросу
