модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)

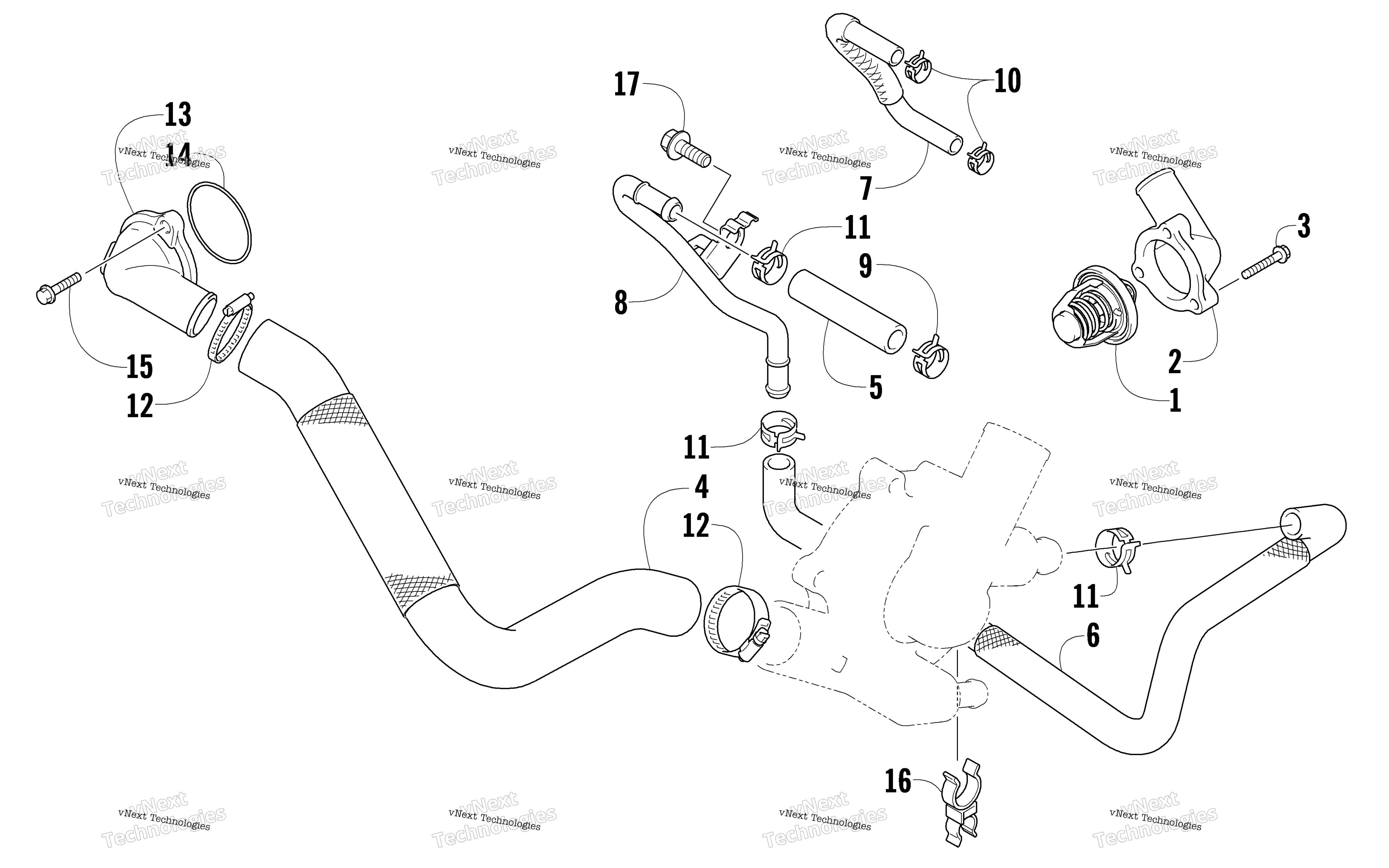

Схема системы охлаждения Hose Assembly для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Термостат Arctic Cat art. 3007-182
По запросу
2
Cap, Thermostat art. 3003-924
По запросу
3
Screw, Cap art. 3007-369
По запросу
4
Hose, Inlet art. 3007-513
По запросу
5
Hose, Bypass - No. 1 art. 3007-822
По запросу
6
Hose, Bypass - No. 2 art. 3007-514
По запросу
7
Hose, Bypass - No. 3 art. 3007-823
По запросу
8
Line, Water art. 3007-824
По запросу
9
Clamp, Hose - No. 1 art. 3007-188
По запросу
10
Clip, Water Bypass Hose - No. 3 art. 3007-189
По запросу
11
Clip art. 3008-488
По запросу
12
Clamp, Hose art. 3007-857
По запросу
13
Fitting, Hose art. 3007-190
По запросу
14
O-Ring art. 3007-191
По запросу
15
Bolt, Water Inlet Connector art. 3007-515
По запросу
16
Clip, Retaining art. 3007-516
По запросу
17
Screw, Cap art. 3007-825
По запросу
