модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)

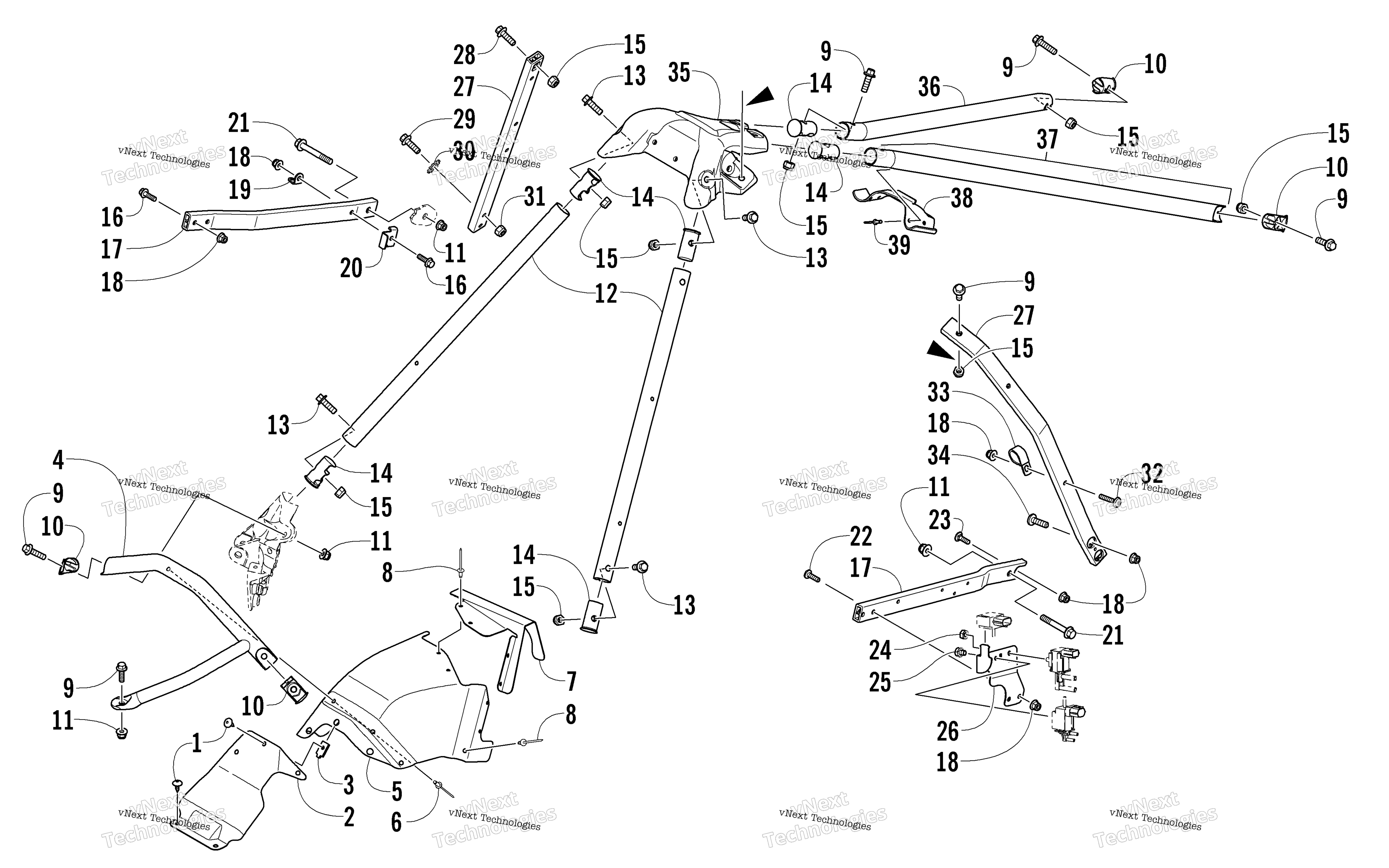

Схема рулевого управления Support Assembly для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Винт-саморез Arctic Cat art. 1623-129
По запросу
2
Shield, Heat - Forward art. 2612-675
По запросу
3
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
4
Support, Shock Mount Bracket - Black art. 1707-369
По запросу
5
Shield, Heat - Center art. 2612-674
По запросу
6
Заклепка Arctic Cat art. 8060-686
от 116 ₽
7
Shield, Heat - Rear art. 2612-673
По запросу
8
Rivet art. 8060-682
По запросу
9
Screw, Cap art. 8408-830
По запросу
10
Insert art. 1607-002
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Spar, Front art. 1707-521
По запросу
13
Болт Arctic Cat art. 8408-825
По запросу
14
Insert art. 1607-747
По запросу
15
Nut, Lock art. 8422-802
По запросу
16
Screw, Cap art. 8408-630
По запросу
17
Support, Chassis - Left art. 0607-249
По запросу
17
Support, Chassis - Right art. 0607-248
По запросу
18
Гайка Arctic Cat art. 8427-602
от 116 ₽
19
Tab, Spring art. 2612-707
По запросу
20
Bracket, Support - Resonator art. 2612-783
По запросу
21
Screw, Cap art. 8408-885
По запросу
22
SCREW,MACH-TSPNH M6X1.0X30 CL8.8 Z&Y art. 8470-630
от 1 040 ₽
23
Bolt, Carriage art. 1623-917
По запросу
24
Nut art. 0623-038
от 110 ₽
25
Screw, Cap - w/Washer art. 1623-451
По запросу
26
Bracket, Mounting - Sensor art. 0645-672
По запросу
27
Support, Side - Rear - Right art. 0607-252
По запросу
27
Support, Side - Rear - Left art. 0607-309
По запросу
28
Болт Arctic Cat art. 8408-820
от 110 ₽
29
Болт Arctic Cat art. 8408-625
от 116 ₽
30
Washer, Lock art. 8053-212
По запросу
31
Nut art. 8422-602
По запросу
32
Screw, Machine art. 8476-625
от 160 ₽
33
Clamp, Tube-1" art. 0423-044
По запросу
34
Винт Arctic Cat art. 8476-616
По запросу
35
Support, Steering - Black art. 1707-565
По запросу
36
Spar, Rear - Right - Black art. 1707-566
По запросу
37
Bracket, Hold-Down - Seat Base - Assembly (inc. 38-39) art. 5706-225
По запросу
38
Bracket, Hold-Down - Seat-Base art. 6706-034
По запросу
39
Rivet art. 8060-484
По запросу
