модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)

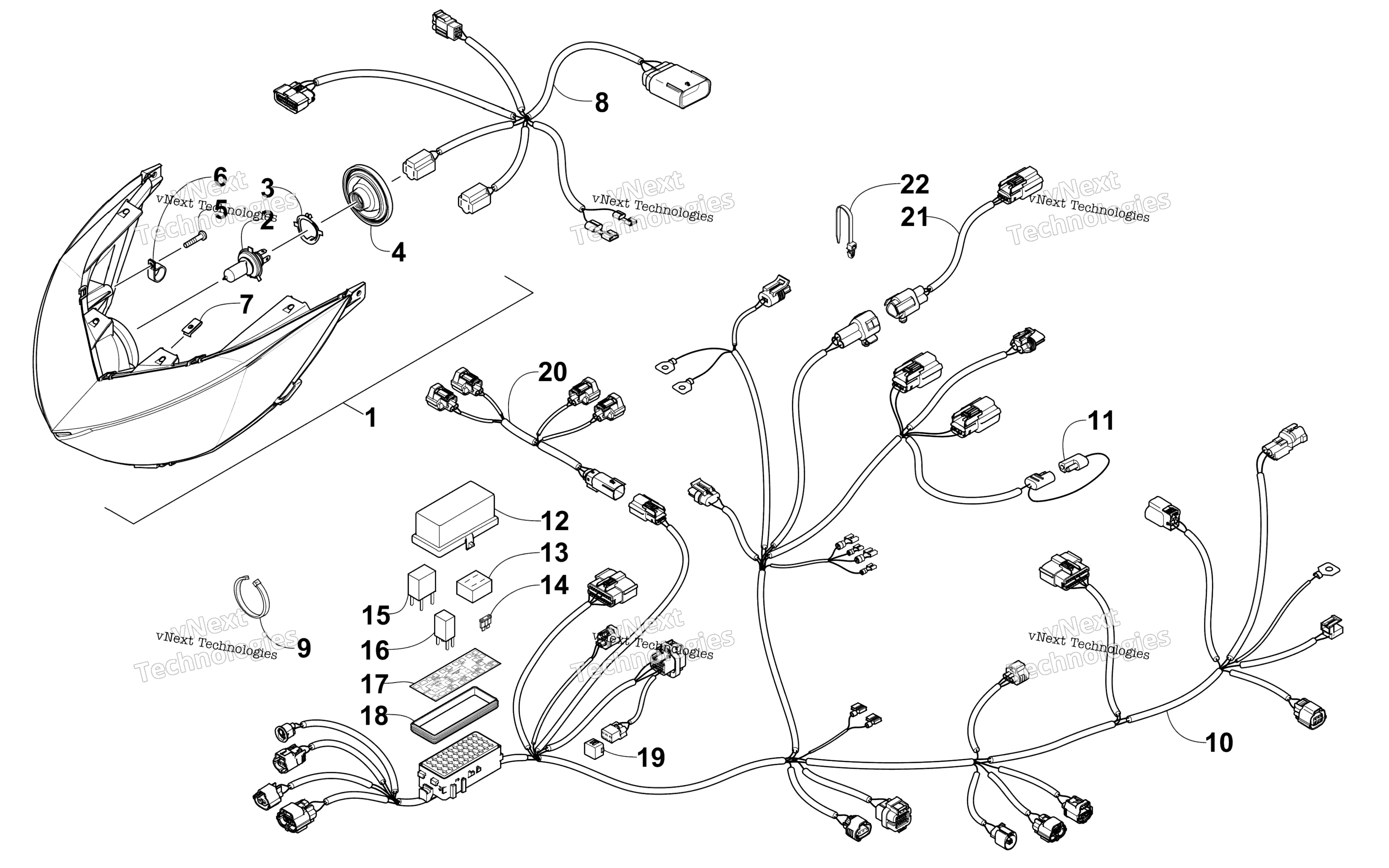

Схема фары And Wiring Assemblies для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Assembly (inc. 2-4) art. 0609-967
По запросу
2
Лампочка H4 Arctic Cat art. 0609-956
от 1 701 ₽
3
Retainer,H/L art. 0409-097
По запросу
4
Boot art. 0609-919
По запросу
5
Screw, Self-Tapping art. 1623-915
По запросу
6
Clamp, Routing art. 1623-675
По запросу
7
Clip, U-Nut art. 0423-031
По запросу
8
Harness, Hood art. 1686-639
По запросу
9
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
9
Tie, Cable - 4 in. art. 0123-811
По запросу
10
Harness, Main (inc. 11-18) art. 1686-679
По запросу
11
Tether, Accessory Cover art. 0486-164
По запросу
12
Cover, Fuse Block art. 0430-085
По запросу
13
Holder, Fuse art. 0430-037
По запросу
14
Fuse - 30 Amp art. 0430-030
По запросу
14
FUSE,MINI-25A art. 0430-099
По запросу
14
FUSE,MINI-20A art. 0430-098
По запросу
14
Fuse - 15 Amp art. 0430-031
По запросу
15
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
16
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
17
Decal, Fuse Block art. 8611-663
По запросу
18
Seal art. 0430-086
По запросу
19
COVER,DIAGNOSTIC CONNECTOR Optional art. 0430-097
По запросу
20
Harness, Adapter - Injector art. 1686-571
По запросу
21
Harness, Extension - Taillight art. 1686-642
По запросу
22
Tie, Cable - Push Mount art. 0623-677
По запросу
