модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)

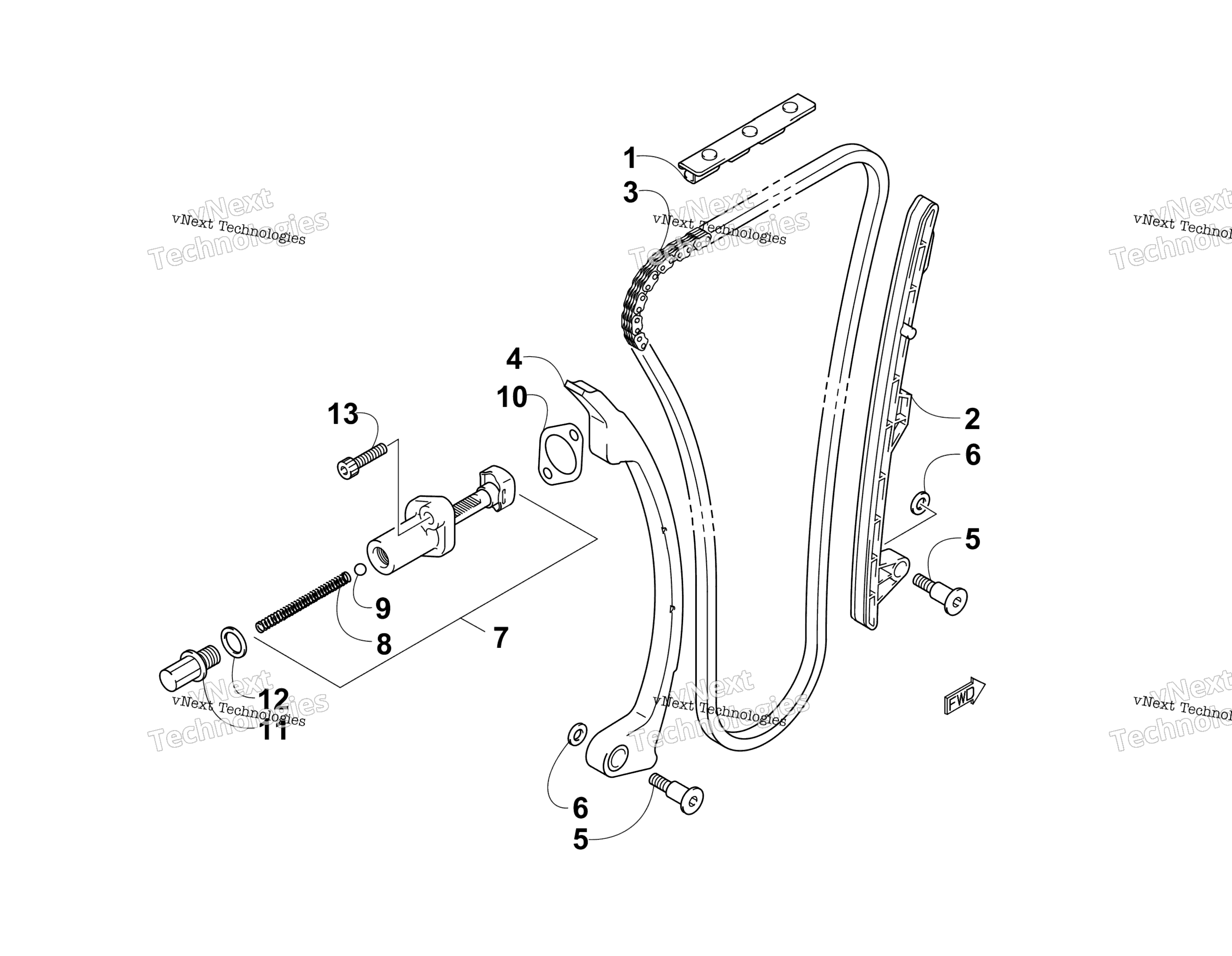

Схема узла цепи ГРМ для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD BLACK (S2013XFNHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Guide, Cam Chain - No. 2 art. 3007-141
По запросу
2
Успокоитель цепи ГРМ Arctic Cat art. 3007-140
По запросу
3
Цепь ГРМ Arctic Cat art. 3007-139
По запросу
4
Башмак натяжителя цепи ГРМ Arctic Cat art. 3007-142
По запросу
5
Screw, Shoulder art. 3007-143
По запросу
6
Washer art. 3007-418
По запросу
7
Натяжитель цепи ГРМ Arctic Cat art. 3007-144
По запросу
8
Spring art. 3007-145
По запросу
9
Ball art. 3007-146
По запросу
10
Прокладка натяжителя цепи ГРМ Arctic Cat art. 3007-147
По запросу
11
Bolt, Adjuster art. 3007-148
По запросу
12
GASKET,WATER TEMP SENSOR art. 3530-047
По запросу
13
Screw, Cap art. 3007-509
По запросу
